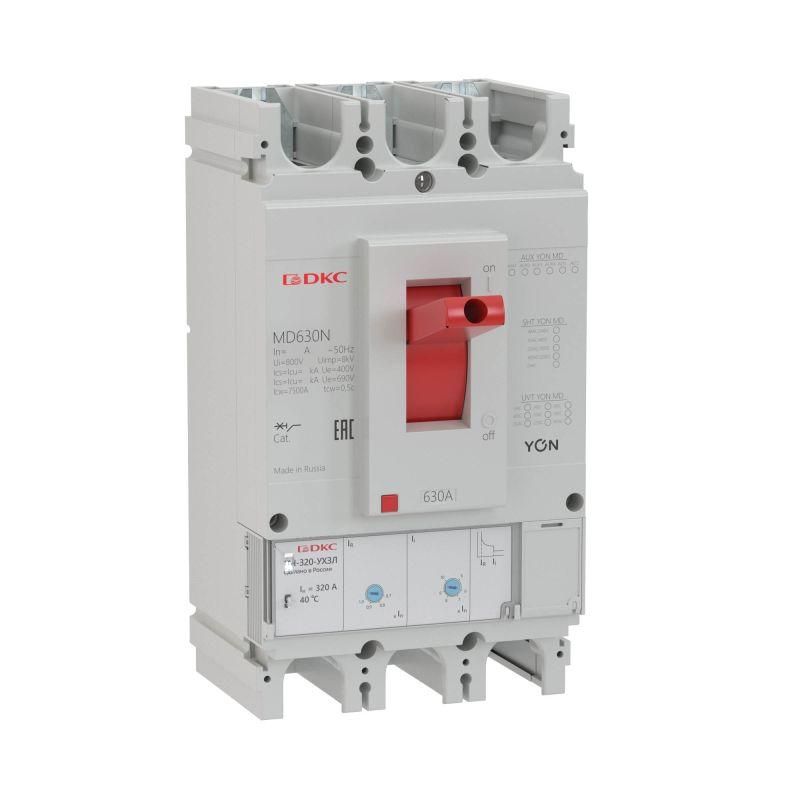

Выключатель автоматический в литом корпусе YON MD630H-TM400 3P 400А 65kA Ir 0.7...1xIn Ii 5...10xIn ДКС

Автоматический выключатель в литом корпусе 3P 400А 65kA Ir 0.7…1xIn Ii 5…10xIn от бренда YON (серии DKC) - это надёжное устройство для защиты мощных трёхфазных цепей от перегрузок и коротких замыканий. Артикул md630h-tm400 рассчитан на работу в промышленных системах с высокими токами и требует точной настройки параметров защиты.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P 400А 65kA Ir 0.7…1xIn Ii 5…10xIn используется для защиты силовых цепей переменного тока в промышленных объектах. Подходит для защиты двигателей, трансформаторов, распределительных щитов, конвейеров, насосных станций и других оборудования с высокой пусковой нагрузкой. Устройство обеспечивает защиту как от длительных перегрузок, так и от внезапных коротких замыканий, включая однофазные КЗ.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальная отключающая способность: 65 кА - способность безопасно отключить максимальный ток короткого замыкания.
• Номинальное напряжение: 230–690 В - работает в сетях до 690 В между фазами.
• Тип расцепителя: комбинированный - тепловой (для перегрузок) + электромагнитный (для КЗ).
• Диапазон настройки защиты от перегрузки (Ir): 280–400 А - можно задать порог срабатывания в этом интервале, соответствующий 0.7–1×In.
• Диапазон регулировки срабатывания короткого замыкания (Ii): 5–10×In - то есть 2000–4000 А; позволяет адаптировать чувствительность к импульсным токам.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не от воды и пыли.
• Тип подключения: винтовые зажимы - подходят для медных кабелей сечением до 120 мм2 (по рекомендациям производителя).
• Способ монтажа: на DIN-рейку или специальные монтажные элементы - не является втычным или выдвижным вариантом.
• Тип элемента управления: рычажковый - удобен для ручного включения/выключения.
• Вид привода: ручной - без автоматического привода, но есть опция моторного привода (не встроена, требуется внешнее оборудование).
• Конструкция: стационарная - не предусматривает быстрого демонтажа без отключения питания.

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P 400А 65kA Ir 0.7…1xIn Ii 5…10xIn совместим с DIN-рейками типа C и G. Для установки требуется свободное место в шкафу минимум 100 мм в ширину и 200 мм в глубину. Винтовые зажимы требуют предварительной подготовки жил кабеля - зачистка на 10–12 мм, использование наконечников для многожильных проводов. Моторный привод не встроен, но возможен при подключении внешнего модуля - проверьте совместимость с моделью md630h-tm400 перед заказом. Не допускается установка в условиях повышенной влажности без дополнительной герметизации.

Безопасность и стандарты

Устройство соответствует ГОСТ IEC 60947-2 - основному стандарту для автоматических выключателей в литом корпусе. Применяет систему «двойного разрыва» контактов, которая снижает риск дугового замыкания и повышает долговечность. Сертифицирован для работы в диапазоне температур от –60 C до +70 C при использовании термомагнитного расцепителя. Электронные компоненты не предусмотрены - устройство полностью механико-электромагнитное, что исключает отказы из-за помех или сбоев в питании.

Преимущества

• Высокая отключающая способность (65 кА) - подходит для крупных промышленных объектов с мощными источниками питания.
• Широкий диапазон настройки Ir (280–400 А) - позволяет точно согласовать защиту с нагрузкой, особенно при запуске двигателей.
• Гибкая настройка Ii (5–10×In) - предотвращает ложные срабатывания при пусковых токах, сохраняя защиту от реальных КЗ.
• Система двойного разрыва контактов - продлевает срок службы устройства и снижает вероятность сваривания контактов после КЗ.
• Простая и надёжная конструкция - отсутствие сложной электроники делает устройство устойчивым к перепадам напряжения и электромагнитным помехам.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Не имеет встроенного моторного привода - для удалённого управления нужен внешний модуль.
• Стационарная конструкция - невозможно быстро заменить без отключения всей цепи.
• Нельзя использовать в сетях постоянного тока - только переменный ток 50/60 Гц.
• Требуется точная настройка - некорректно установленный Ir/Ii может привести к аварийному отключению или, наоборот, к недозащите.

Примеры использования

• Защита главного входа в промышленный цех с мощностью 250–300 кВт.
• Щитовая распределения энергии на заводе с несколькими двигателями по 100–150 кВт каждый.
• Линия питания конвейера с частотным преобразователем - где важна настройка Ii выше пускового тока.
• Подстанции малой мощности, где требуется надёжная защита от КЗ при ограниченном бюджете.

Практические советы

• Перед установкой обязательно проверьте соответствие сечения кабеля и номинала автомата - для 400 А используйте кабель сечением не менее 95–120 мм2 (медный).
• Настройку Ir выполняйте в соответствии с рабочим током оборудования, а не с максимумом 400 А - лучше взять 320–360 А для двигателей с частыми пусками.
• Избегайте установки рядом с источниками тепла - даже при заявленном диапазоне –60…+70 C, длительная работа при +60 C снизит срок службы.
• Проверяйте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить контактную группу.
• При замене старого автомата - убедитесь, что новый имеет аналогичную габаритную высоту и тип крепления.
• Для обслуживания - периодически осматривайте контакты на наличие следов нагара или окисления, особенно после нескольких срабатываний.
