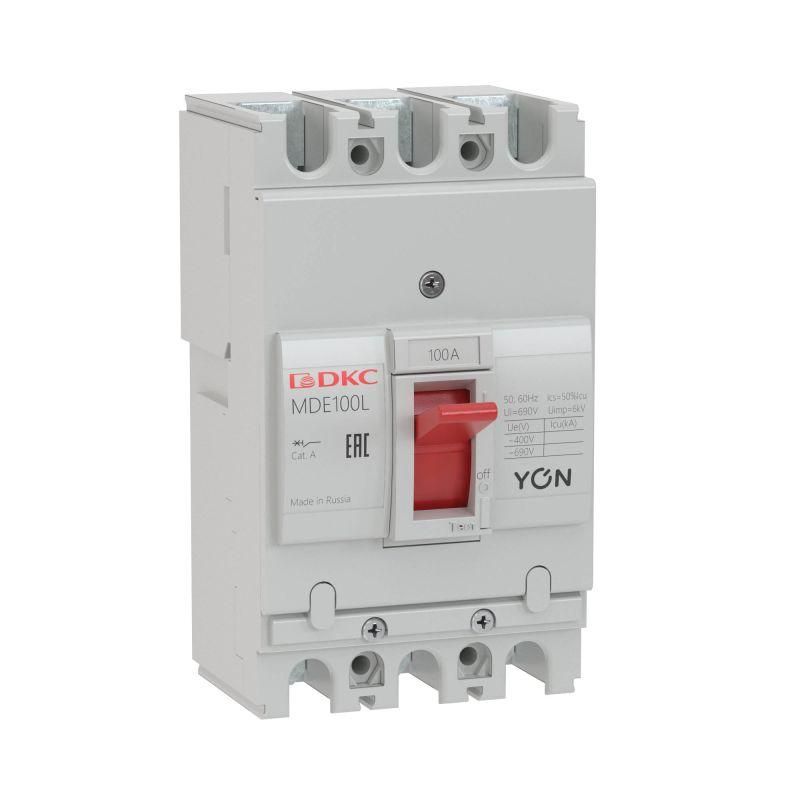

Выключатель автоматический в литом корпусе YON MDE100N080 (замена на MGS125M-3TAMF0080) | DKC ДКС

Автоматический выключатель в литом корпусе 3P 80А 20kA DKC, DKC-н, DKC(н) - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных, жилых и коммунальных объектах. Произведён в рамках серии YON MDE бренда DKC, артикул mde100n080.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P 80А 20kA DKC предназначен для защиты кабельных линий и электрооборудования от сверхтоков - перегрузок и коротких замыканий. Подходит для установки в вводных, подъездных и распределительных щитах. Часто используется в зданиях с высокой нагрузкой: многоквартирных домах, коттеджах с системами «умный дом», на промышленных участках, в щитах уличного освещения, а также в составе НКУ, ВРУ, ГРЩ и ЩР.

Технические характеристики

• Номинальное напряжение: 690 В - позволяет работать в трёхфазных сетях с повышенным напряжением, включая промышленные системы.
• Количество полюсов: 3 - защищает все три фазы одновременно, подходит для трёхфазных потребителей.
• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальная отключающая способность: 20 кА - способен безопасно отключить цепь при токе короткого замыкания до 20 тысяч ампер.
• Тип расцепителя: тепловой и электромагнитный - тепловой реагирует на длительную перегрузку, электромагнитный - на внезапные скачки тока (короткое замыкание).
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого щита.
• Тип подключения: винтовое - клеммы затягиваются гаечным ключом, надёжны, но требуют периодической проверки.
• Тип элемента управления: рычажковый - удобный визуальный индикатор положения (вкл/выкл), легко оперируется вручную.
• Способ монтажа: на DIN-рейку - совместим со стандартными рейками 35 мм, монтируется без дополнительных креплений.
• Исполнение: стационарное - не предназначено для выдвижения или быстрой замены, фиксируется в щите.
• Количество нормально замкнутых контактов: 0 - не имеет вспомогательных контактов для сигнализации или удалённого управления.

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P 80А 20kA DKC монтируется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые клеммы - необходимо соблюдать момент затяжки, указанный в документации производителя. Кабели должны иметь подходящую площадь сечения, соответствующую номинальному току 80 А. Установка возможна только в закрытых щитах из-за степени защиты IP20. Межполюсные перегородки (в комплекте) предотвращают пробой между фазами - их нельзя снимать.

Безопасность и стандарты

Устройство соответствует требованиям к автоматическим выключателям в литом корпусе (MCCB) и проектировалось для работы в соответствии с международными стандартами безопасности. Тепловой и электромагнитный расцепители обеспечивают селективное срабатывание, снижая риск ложных отключений. Отключение происходит механически - без внешнего питания, что повышает надёжность в аварийных ситуациях.

Преимущества

• Высокая отключающая способность (20 кА) обеспечивает защиту даже в условиях сильных коротких замыканий, типичных для промышленных сетей.
• Два типа расцепления - точная защита как от медленных перегрузок, так и от импульсных токов.
• Встроенные межполюсные перегородки исключают опасность дугового пробоя между фазами.
• Универсальная совместимость с DIN-рейкой и винтовым подключением - простота монтажа и обслуживания.
• Широкий диапазон рабочих температур (-60…+40 C) - допускает использование в холодных регионах и неотапливаемых помещениях.

Ограничения применения

• Не подходит для установки на открытом воздухе или во влажных средах - степень защиты IP20 не обеспечивает защиту от воды и пыли.
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля состояния (например, «отключен» или «сработал»).
• Фиксированное стационарное исполнение - нельзя выдвигать для обслуживания без демонтажа всего устройства.
• Не рекомендован для частых ручных включений/отключений - рассчитан на защиту, а не на регулярное управление нагрузкой.

Примеры использования

• Главный входной автомат в щите многоквартирного дома на этаже.
• Защита трёхфазного двигателя на производственной линии.
• Распределительный щит уличного освещения в городе с суровым климатом.
• Вводной автомат в коттедже с системой «умный дом» и мощными нагревательными приборами.
• Групповой автомат в ГРЩ промышленного объекта.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля номинальному току 80 А - минимальное сечение меди - 16–25 мм2, в зависимости от материала и условий прокладки.
• Обязательно используйте межполюсные перегородки - они входят в комплект и являются частью безопасности.
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно при больших токах.
• Не применяйте этот автомат вместо УЗО - он не защищает от утечек тока на землю.
• Для систем с высокими пусковыми токами (электродвигатели) убедитесь, что время срабатывания электромагнитного расцепителя достаточное - в данном случае оно стандартное для класса B/C.
