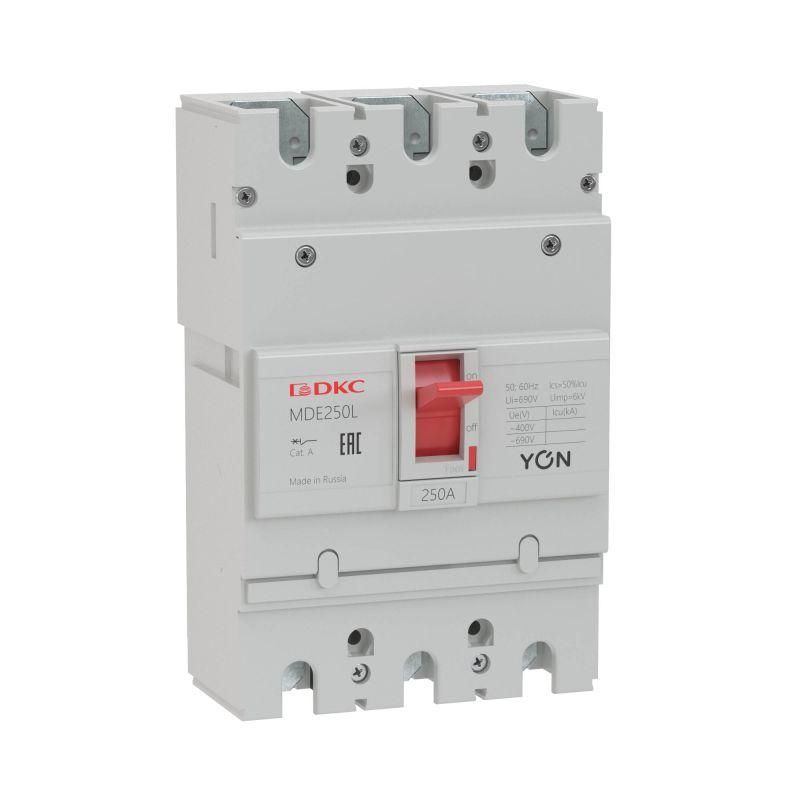

Выключатель автоматический в литом корпусе YON MDE250L200 | DKC ДКС

Автоматический выключатель в литом корпусе 3P 200А 18kA от бренда YON (группа DKC), артикул mde250l200 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов, где требуется надежная защита на ток до 200 А.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P 200А 18kA предназначен для защиты кабельных линий и электрооборудования от сверхтоков - перегрузок и коротких замыканий. Устройство применяется там, где необходима высокая отключающая способность и стабильная работа в условиях переменной нагрузки.

• Вводные щитки многоквартирных домов и подъездные распределительные устройства
• ГРЩ, ВРУ, ЩР на промышленных объектах
• Щиты уличного освещения и наружных площадок
• Частные дома и коттеджи с мощным энергопотреблением (например, системы «умный дом»)
• Оборудование с постоянной или периодической нагрузкой: насосы, конвейеры, компрессоры

Технические характеристики

• Номинальное напряжение: 690 В - позволяет использовать в сетях с повышенным рабочим напряжением, включая трехфазные системы промышленного типа
• Количество полюсов: 3 - защищает все три фазы одновременно, исключает работу при однофазном режиме
• Номинальный ток: 200 А - максимальный длительно допустимый ток без срабатывания
• Номинальная отключающая способность: 18 кА - способен безопасно отключить цепь при токе короткого замыкания до 18 000 А
• Тип расцепителя: электромагнитный и тепловой - обеспечивает двойную защиту: быстрое отключение при КЗ и задержанное - при перегрузке
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не предназначена для работы во влажной среде или на улице без дополнительной защиты
• Тип подключения: винтовое - требует качественного затягивания клемм, совместим с медными проводниками
• Монтаж на DIN-рейку: да - стандартный способ крепления в щитах
• Конструкция: стационарное исполнение - не предусматривает возможность извлечения без демонтажа
• Тип элемента управления: рычажковый - удобный визуальный индикатор положения (вкл/выкл)
• Способ монтажа: на монтажные элементы - фиксируется через специальные кронштейны или DIN-рейку
• Количество нормально замкнутых контактов: 0 - не имеет вспомогательных контактов для сигнализации
• Рабочий температурный диапазон: от -60 C до +40 C - подходит для холодных регионов и неотапливаемых помещений

Совместимость и монтаж

Автоматический выключатель YON MDE совместим с любыми стандартными DIN-рейками 35 мм. Для монтажа используется комплект винтов, входящий в базовую поставку. Подключение выполняется через винтовые зажимы - рекомендуется использовать провода сечением до 70 мм2 (медные). Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки. Устройство не имеет возможности удалённого управления или модульного расширения - функционал ограничен базовым набором.

Безопасность и стандарты

Автоматический выключатель в литом корпусе 3P 200А 18kA соответствует требованиям международных стандартов IEC 60947-2 для аппаратов низкого напряжения. Применение в соответствии с правилами ПУЭ и ГОСТ Р 50030.2 гарантирует безопасную эксплуатацию. Отключение при КЗ происходит за доли секунды, предотвращая повреждение кабелей и оборудования. Межполюсные перегородки (2 шт.), встроенные в конструкцию, снижают риск пробоя между фазами.

Преимущества

• Высокая отключающая способность (18 кА) - подходит для мест с большой потенциальной энергией КЗ
• Двухступенчатая защита (тепловая + электромагнитная) - точное реагирование на разные типы аварий
• Устойчивость к экстремальным температурам - работает даже в неотапливаемых помещениях зимой
• Встроенная защита от межфазных пробоев - повышает безопасность при обслуживании
• Простота установки на DIN-рейку - совместима с большинством стандартных щитов

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Отсутствуют вспомогательные контакты - нельзя подключить сигналы состояния (вкл/выкл) к системам контроля
• Фиксированная конструкция - невозможно извлечь без отключения питания и демонтажа
• Не рассчитан на частое оперативное включение/отключение - предназначен для защиты, а не для регулярного управления
• Подходит только для медных проводников - использование алюминиевых кабелей требует переходных наконечников и дополнительного контроля затяжки

Примеры использования

• Главный ввод в квартире с электрокотлом, кондиционерами и другими мощными потребителями
• Защита силового щита на производственной линии с двигателями суммарной мощностью более 50 кВт
• Распределительный щит на улице, установленный внутри герметичного кожуха
• Ввод в коттедже с системой «умный дом» и несколькими контурами отопления, освещения и бытовой техники

Практические советы

• Перед установкой обязательно проверьте сечение кабеля - для 200 А рекомендовано минимум 50–70 мм2 меди
• Избегайте перегрева щита - устройство работает в диапазоне до +40 C; при более высоких температурах возможны ложные срабатывания
• При монтаже используйте только комплект винтов из поставки - они подобраны по моменту затяжки
• Не устанавливайте в сырых или запылённых местах без дополнительной защиты (корпуса IP54/IP65)
• Проверяйте состояние контактов каждые 1–2 года - особенно при высоких нагрузках
• Если нужна сигнализация состояния - выбирайте модель с вспомогательными контактами, так как эта версия их не содержит
