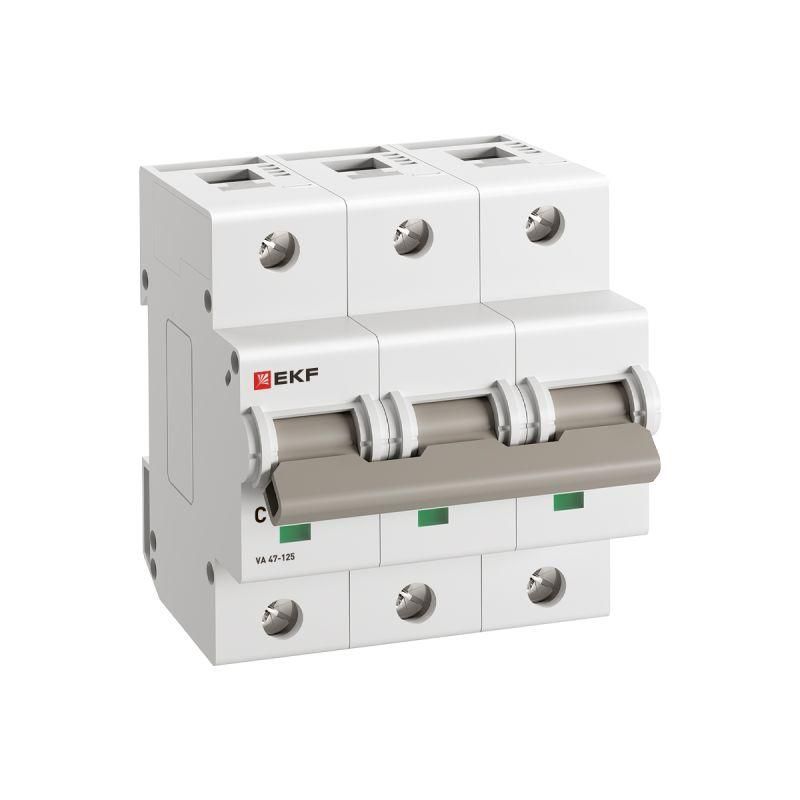

Выключатель автоматический ВА 47-125 3P 20А (C) 15кА PROXIMA | mcb47125-3-20C EKF

Автоматический выключатель ВА 47-125 3P 20А (C) 15кА от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, офисных и промышленных объектах. Благодаря высокой отключающей способности 15 кА и надёжной конструкции, ВА 47-125 3P 20А (C) 15кА может заменить более крупные силовые автоматы в типовых условиях эксплуатации.

Назначение и область применения

Автоматический выключатель ВА 47-125 3P 20А (C) 15кА защищает трёхфазные сети переменного тока с напряжением до 400 В. Он применяется там, где требуется надёжная защита от перегрузок и коротких замыканий - например, на входе в распределительные щиты, у мощных потребителей (электродвигатели, нагреватели, кондиционеры), на участках с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 20 А - сработает при длительном превышении этого значения
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пуском (например, двигатели, освещение, бытовые приборы)
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В AC - работает в сетях 380–400 В
• Номинальная отключающая способность: 15 кА - способен безопасно отключить даже сильное КЗ
• Номинальное напряжение изоляции: 660 В - повышенная изоляция для безопасности
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50–60 Гц - совместим с сетями России и большинства стран
• Сечение провода: 1–35 мм2 - поддерживает медные и алюминиевые провода стандартных сечений
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Модульная ширина: 4,5 модуля - занимает 81 мм по стандарту DIN
• Глубина монтажа: 82 мм - необходимо учитывать при проектировании щита
• Рабочий диапазон температур: -25…+50 C - подходит для неотапливаемых помещений
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (нет проводящей пыли, конденсата)

Совместимость и монтаж

Автоматический выключатель ВА 47-125 3P 20А (C) 15кА монтируется на DIN-рейку 35 мм. Установка выполняется стандартным способом: зажимаются клеммы, вставляются провода сечением 1–35 мм2. Подключение осуществляется сверху (вход) и снизу (выход) - важно соблюдать полярность при подключении питания. Монтаж возможен в любых щитах, соответствующих стандарту IEC 60947-2. Обратите внимание: глубина аппарата составляет 82 мм - проверьте свободное место в щите перед установкой. Применяйте только рекомендованную клеммную затяжку - переусиливать нельзя, чтобы не повредить пластик или контакты.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60947-2. Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры - это снижает риск возгорания при отключении больших токов. Серебросодержащая контактная группа увеличивает срок службы и снижает нагрев. Напряжение изоляции 660 В обеспечивает дополнительный запас прочности при работе в сетях с колебаниями напряжения. IP20 не позволяет использовать устройство вне щита - это обязательное условие безопасности.

Преимущества

• Высокая отключающая способность 15 кА - выше, чем у многих аналогичных моделей, что делает её подходящей для мест с высокой вероятностью КЗ
• Улучшенная система гашения дуги - меньше искр, ниже риск повреждения соседних элементов
• Серебросодержащие контакты - долговечность, стабильность при многократных срабатываниях
• Широкий диапазон рабочих температур - можно применять в холодных и жарких помещениях
• Совместимость с другими изделиями серии PROxima EKF - удобно комплектовать щиты единым решением

Ограничения применения

• Не предназначена для установки на открытом воздухе или во влажных помещениях - степень защиты IP20 исключает воздействие воды и пыли
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, тяжёлые насосы, компрессоры) - для них лучше выбрать характеристику D
• Не следует использовать в системах с постоянным током - только для переменного тока 50–60 Гц
• Не рекомендуется для частого ручного включения/отключения - это не рубильник, а защитное устройство

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт в цеху
• Вводной автомат в распределительном щите многоэтажного дома
• Щит управления конвейерной линией с несколькими двигателями
• Защита группы точек освещения и розеток в административном здании

Практические советы

• Выбирая автомат ВА 47-125 3P 20А (C) 15кА, убедитесь, что суммарная нагрузка по всем фазам не превышает 20 А - иначе будет ложное срабатывание
• Проверяйте соответствие сечения проводов: слишком толстый провод (более 35 мм2) не войдёт в клемму, слишком тонкий - плохо зажмётся
• Избегайте установки рядом с источниками тепла - перегрев снизит реальную отключающую способность
• При сборке щита используйте одинаковый шаг крепления - все устройства серии PROxima EKF совместимы по форме и размерам
• Перед первым включением проверьте механическую работу рычага - он должен двигаться плавно, без заеданий
