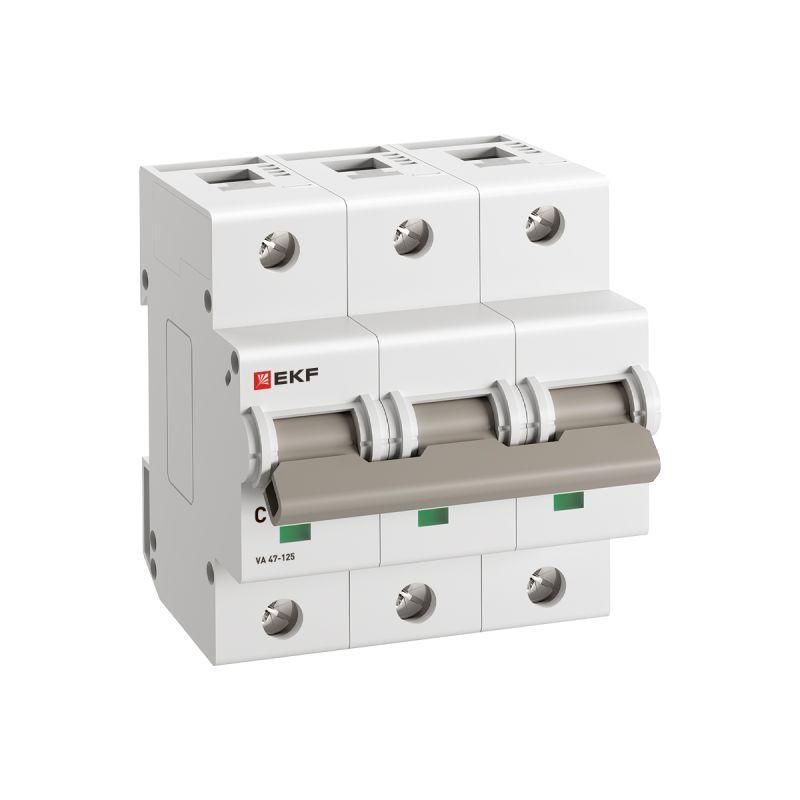

Выключатель автоматический ВА 47-125 3P 50А (C) 15кА PROXIMA | mcb47125-3-50C EKF

Автоматический выключатель ВА 47-125 - трёхполюсный аппарат на 50 А с характеристикой C и отключающей способностью 15 кА от бренда EKF. Он предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель ВА 47-125 защищает силовые цепи переменного тока от сверхтоков - перегрузок и коротких замыканий. Подходит для установки в распределительных щитах зданий, на производствах, в системах освещения, насосных станциях и конвейерах. Благодаря высокой отключающей способности 15 кА может применяться там, где требуется замена более крупных силовых автоматов.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан аппарат
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальная отключающая способность: 15 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с умеренным пусковым током (например, двигатели, светильники)
• Напряжение изоляции: 660 В - максимальное напряжение, которое может выдерживать изоляция без пробоя
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные помехи)
• Сечение провода: 1–25 мм2 - допустимый диапазон площади поперечного сечения подключаемых жил
• Тип тока: AC - работает только с переменным током
• Частота: 50–60 Гц - совместим с сетями России, Европы и других стран
• Ширина: 4,5 модуля (135 мм) - занимает 4,5 стандартных мест в DIN-рейке
• Глубина монтажа: 82 мм - требует свободного пространства за щитом
• Рабочая температура: –25…+50 C - можно использовать в неотапливаемых помещениях, на улице внутри щита
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Степень загрязнения: 2 - предназначено для помещений с умеренной запылённостью, без проводящей пыли

Совместимость и монтаж

Автоматический выключатель ВА 47-125 монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём защёлкивания задней части корпуса. Клеммы для подключения проводов расположены сверху и снизу - позволяют подводить кабели с любой стороны. Для надёжного соединения затягивайте винты моментом 0,8 Нм. Не используйте многожильные провода без наконечников - они должны быть обжаты. Максимальное сечение - 25 мм2, минимальное - 1 мм2. Убедитесь, что глубина щита позволяет разместить аппарат с учётом 82 мм глубины монтажа.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры - это снижает риск возгорания при отключении больших токов. Серебросодержащая контактная группа повышает долговечность и снижает нагрев при работе. Применение в условиях степени загрязнения 2 гарантирует стабильную работу в типичных производственных и офисных помещениях.

Преимущества

• Высокая отключающая способность 15 кА - позволяет замещать дорогостоящие силовые автоматы
• Двойной разрыв контактов + две дугогасительные камеры - обеспечивают надёжное гашение дуги даже при аварийных режимах
• Серебросодержащие контакты - увеличивают срок службы и снижают потери энергии
• Узкий форм-фактор - экономит место в щите при компактной сборке
• Работает при низких температурах - подходит для холодных складов и уличных щитов

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC)
• Защита IP20 исключает использование во влажных, пыльных или открытых помещениях без дополнительной герметизации
• Не рекомендован для нагрузок с очень высокими пусковыми токами (например, мощные компрессоры, тяжёлые станки) - лучше выбрать характеристику D
• Запрещается установка в щиты с недостаточной глубиной - минимум 82 мм свободного пространства за рейкой
• Не предназначен для частого ручного включения/выключения - предназначен для защиты, а не для оперативного управления

Примеры использования

• Щитовая защита трёхфазного электродвигателя 37 кВт на производстве
• Распределительный щит торгового центра - защита группы осветительных и розеточных контуров
• Электрощит на складе с конвейерной линией
• Подключение насосной станции с трёхфазным насосом

Практические советы

• Выбирая автомат ВА 47-125, проверьте соответствие номинального тока нагрузке - не стоит ставить 50 А на цепь с потреблением 20 А, если нет необходимости в запасе по току
• При подключении медных проводов сечением 16–25 мм2 обязательно используйте наконечники - это предотвращает ослабление контакта
• Если в щите много аппаратов, следите за тепловым режимом - не перегружайте одну секцию рейки более чем 10–12 автоматами
• Для сложных объектов составьте таблицу координат: номер автомата - нагрузка - сечение - характеристика - место в щите
• Проверяйте целостность клемм и состояние контактов каждые 1–2 года - особенно в условиях повышенной вибрации
