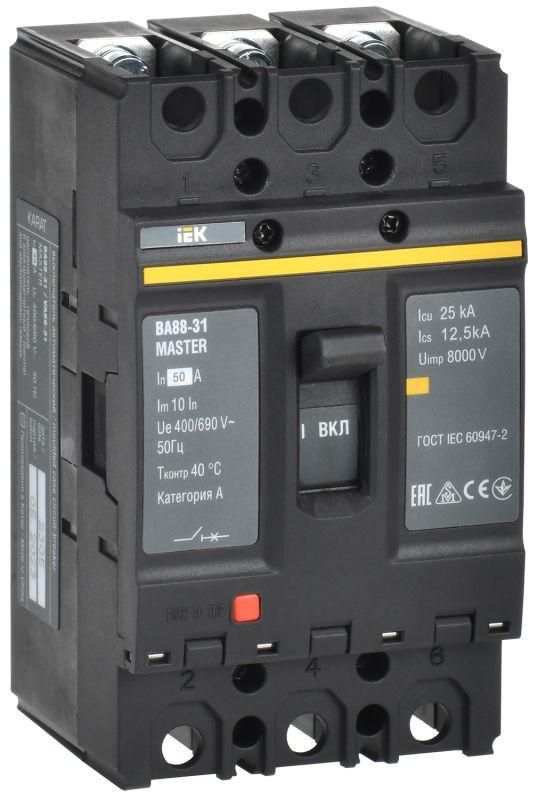

Выключатель автоматический ВА88-31 3Р 50А 25кА MASTER | SVA00-3-0050-02 IEK

Автоматический выключатель 3-полюсный 50А 25кА 0НЗ 0НО IP30 с расцепителем Umin ВА88-31 от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Устройство подходит для промышленного оборудования, распределительных щитов и систем с высокими требованиями к надежности.

Назначение и область применения

Выключатель автоматический ВА88-31 защищает сети переменного тока от трех основных аварийных ситуаций: перегрузки, короткого замыкания и внезапного падения напряжения. Благодаря наличию расцепителя Umin (защита по минимальному напряжению), он отключает нагрузку при проседании напряжения ниже порогового значения - это особенно важно для двигателей, насосов и других чувствительных потребителей, которые могут повредиться при работе на заниженном напряжении.

Устройство применяется в промышленных распределительных щитах, на участках с постоянным током нагрузки - например, на конвейерах, компрессорах, станках с ЧПУ, системах вентиляции. Подходит для установки в помещениях с умеренной запыленностью, где не требуется герметичная защита.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз при аварии;
• Номинальный ток: 50 А - максимальный длительно допустимый ток без срабатывания;
• Отключающая способность: 25 кА - способен безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока (например, 400/690 В);
• Защита по минимальному напряжению (Umin): да - отключает при падении напряжения ниже установленного порога;
• Диапазон регулировки тока КЗ: 50–125 А - можно настроить срабатывание по току короткого замыкания в этом интервале; на заводе установлено на 50 А (минимальное значение);
• Диапазон настройки защиты от перегрузки: 50 А - тепловой расцепитель не регулируется, жестко задан на 50 А;
• Степень защиты: IP30 - защита от твердых предметов больше 2,5 мм, но не от воды и пыли;
• Количество вспомогательных контактов: 0 - нет возможности подключения сигнализации или удаленного управления без дополнительных модулей.

Совместимость и монтаж

Выключатель автоматический ВА88-31 монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - провода сечением до 25 мм2 (медные) рекомендованы производителем. Нельзя использовать многожильные провода без наконечников - риск ослабления соединения.

Модуль не имеет встроенного набора вспомогательных контактов, но позволяет после установки на объекте монтировать дополнительные устройства (например, блоки контактов, расцепители минимального напряжения) через специальные крепления на боковой поверхности. Это делает его гибким для доработки под конкретную задачу.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Конструкция выполнена в литом корпусе из самозатухающего полимера, что исключает распространение пламени при внутреннем пробое. Отключение происходит механически - без внешнего питания, что гарантирует работу даже при отсутствии электроэнергии.

Преимущества

• Наличие защиты по минимальному напряжению (Umin) - уникальная функция среди аналогов в этом ценовом сегменте;
• Регулируемый ток срабатывания по КЗ (50–125 А) - позволяет точно адаптировать защиту под характер нагрузки;
• Литой корпус обеспечивает прочность и долговечность при вибрациях и ударах;
• Поддержка установки дополнительных модулей - увеличивает функциональность без замены всего аппарата.

Ограничения применения

• Не предназначен для открытых площадок или помещений с повышенной влажностью - степень защиты IP30 не предохраняет от попадания воды;
• Нет встроенных вспомогательных контактов - для сигнализации состояния необходимо докупать и монтировать модули отдельно;
• Настройка защиты от перегрузки фиксирована на 50 А - нельзя изменить этот параметр, даже если нагрузка меняется;
• Не подходит для частотных преобразователей или импульсных нагрузок - возможны ложные срабатывания из-за гармоник.

Примеры использования

• Щитовая на производстве: защита двигателя насоса мощностью 30 кВт, работающего от сети 400 В;
• Конвейерная линия: отключение при падении напряжения ниже 360 В, чтобы избежать перегрева редукторов;
• Распределительный шкаф: совмещение с другими автоматами ВА88 для унификации обслуживания и запасных частей.

Практические советы

• Перед монтажом проверьте, что расчетный ток короткого замыкания в точке установки не превышает 25 кА - иначе аппарат не справится;
• Если нужна сигнализация “отключен”, закажите отдельно модуль вспомогательных контактов - они совместимы с этим типом;
• При использовании в условиях вибраций (станки, компрессоры) дополнительно затяните клеммы после первых 24 часов работы;
• Не используйте ВА88-31 в качестве главного рубильника - он не рассчитан на частые оперативные включения/выключения;
• При замене старого автомата сверьте посадочные размеры - хотя все ВА88 совместимы с DIN-рейкой, форма крепления может отличаться у других серий.
