Выключатель автоматический ВА04-31Про, 3P, 16А, Icu-20kA (125П) | 7001021 Контактор (Legrand)

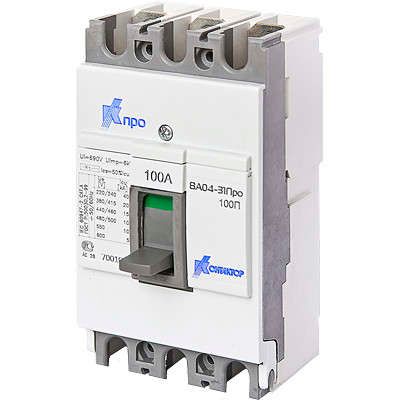

Автоматический выключатель ВА04-31 Про 125П от Контактор Ульяновск - трёхполюсный коммутационный аппарат с номинальным током 16 А и отключающей способностью 20 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство смонтировано на монтажную плату и используется в системах переменного тока до 660 В.

Назначение и область применения

ВА04-31 Про 125П защищает электрические сети от аварийных режимов: перегрузок и коротких замыканий. Он включается и отключается вручную, а при возникновении опасного тока - автоматически. Применяется в стационарных установках низкого напряжения: распределительных щитах, пультах управления, станках, конвейерах, системах освещения и промышленном оборудовании с жесткими требованиями к надёжности.

Технические характеристики

• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Отключающая способность: 20 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать
• Напряжение: 660 В AC - работает в сетях переменного тока до этого значения
• Тип расцепителя: тепловой и электромагнитный - тепловой реагирует на длительную перегрузку, магнитный - на внезапный скачок тока
• Уставка магнитного расцепителя: 25In - сработает при токе, превышающем номинальный в 25 раз (т.е. при 400 А)
• Способ монтажа: на монтажную плату - устанавливается через отверстия и крепится встроенной рамкой, не требует DIN-рейки
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, температурой от −25C до +40C
• Привод: ручной - управление осуществляется рычагом
• Конструкция: литой корпус - прочный, герметичный корпус из термореактивного материала
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление

Совместимость и монтаж

ВА04-31 Про 125П предназначен для установки на монтажную плату. Для монтажа требуется подготовить отверстия соответствующего размера - габариты устройства должны совпадать с проёмом в плате. Подключение проводов выполняется через винтовые зажимы. Не используйте этот выключатель в шкафах с DIN-рейками - он не имеет крепления для них. Обязательно соблюдайте рекомендованное расстояние между соседними аппаратами для теплоотвода - минимум 10 мм.

Безопасность и стандарты

ВА04-31 Про 125П соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция исключает самопроизвольное включение после срабатывания. Литой корпус предотвращает распространение дуги и снижает риск возгорания. Устройство не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая отключающая способность (20 кА) позволяет использовать его в местах с высокой вероятностью коротких замыканий
• Двухступенчатая защита (тепловая + магнитная) обеспечивает точное срабатывание как при медленной перегрузке, так и при импульсе
• Прочная литая конструкция повышает долговечность в условиях вибраций и повышенной влажности
• Отсутствие вспомогательных контактов упрощает конструкцию и снижает стоимость

Ограничения применения

• Не подходит для установки на DIN-рейку - только на монтажную плату
• IP20 не допускает использование во влажных, пыльных или открытых помещениях
• Нет вспомогательных контактов - невозможно реализовать дистанционную сигнализацию состояния
• Не предназначен для работы с постоянным током (DC) - только переменный (AC)
• Уставка магнитного расцепителя фиксирована (25In) - нельзя регулировать порог срабатывания

Примеры использования

• Защита трёхфазного двигателя мощностью до 11 кВт в промышленном станке
• Распределительный щит на производстве с нагрузкой до 16 А на каждую фазу
• Щитовая система в цехе с контролируемым микроклиматом (не влажном, не пыльном)
• Система освещения крупного складского комплекса с групповым отключением

Практические советы

• При выборе проверьте посадочные отверстия на плате - они должны точно соответствовать габаритам ВА04-31 Про 125П
• Затягивайте винты зажимов с моментом 0,8–1,0 Нм - недостаточно или слишком сильно затянутый контакт вызывает нагрев
• Не устанавливайте рядом с источниками тепла - перегрев снизит срок службы расцепителей
• Проверяйте состояние контактов раз в год - особенно при частых включениях/отключениях
• Если нужна сигнализация срабатывания - выбирайте другую модель с вспомогательными контактами
