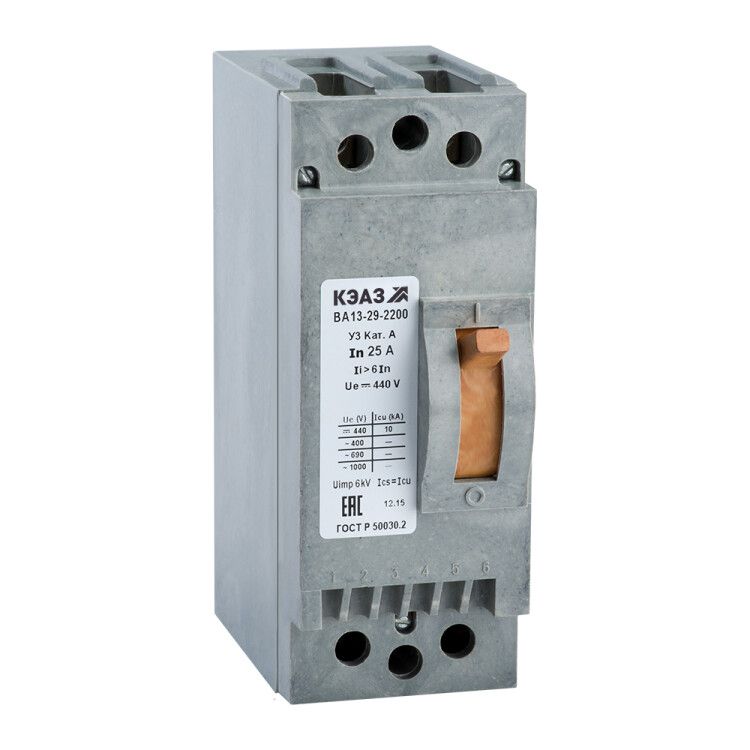

Выключатель автоматический 63А 6Iн ВА1329-2318 У3 440В DC НР=36В AC/48В КЭАЗ 107841

Автоматический выключатель ВА13-29-2318 от КЭАЗ - двухполюсный прибор в литом корпусе для защиты цепей постоянного тока до 440 В и номинальным током 63 А. Подходит для установки на монтажную плату, используется в промышленном оборудовании, особенно там, где важна надёжность при экстремальных температурах.

Назначение и область применения

ВА13-29-2318 предназначен для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Также обеспечивает ручное включение и отключение нагрузки. Применяется в системах с высокими требованиями к надёжности: шахтное оборудование, промышленные станки, конвейеры, системы питания с батарейными массивами, зарядные устройства постоянного тока. Может использоваться в условиях низких температур - до –40 C.

Технические характеристики

• Номинальное напряжение: 440 В постоянного тока (DC)
• Номинальный ток: 63 А
• Количество полюсов: 2
• Номинальная отключающая способность: 12 кА
• Тип расцепителя: электромагнитный с гидравлическим замедлением
• Уставка магнитного расцепления: 6×Iн (378 А)
• Диапазон регулировки теплового расцепления: фиксировано 63 А
• Диапазон рабочих температур: от –40 C до +60 C
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Максимальное сечение кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Крепление: винтовое на монтажную плиту
• Наличие дугогасительной камеры: две (по одной на каждый полюс)
• Дополнительный расцепитель: независимый, питание 36 В AC / 48 В DC
• Замыкающие контакты: один (для сигнализации состояния)
• Климатическое исполнение: У3 (умеренный климат, умеренная влажность)
• Соответствие стандарту: ГОСТ Р 50030.2–2010

Совместимость и монтаж

ВА13-29-2318 рассчитан на монтаж на монтажную плату с помощью винтов. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки винтовых зажимов - не более 1,5 Нм, чтобы избежать повреждения контактных площадок. Максимальное сечение подключаемого кабеля - 25 мм2; использование проводов большего сечения невозможно. Подключение дополнительного расцепителя (НР=36В AC/48В DC) требует отдельной цепи управления, совпадающей с указанным напряжением. Обязательно проверьте полярность при подключении к цепи постоянного тока.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2–2010, который определяет требования к автоматическим выключателям для низковольтных систем. Конструкция имеет двойную дугогасительную камеру, что снижает риск возгорания при отключении больших токов. IP20 не обеспечивает защиту от пыли и влаги - устройство следует устанавливать внутри закрытых щитов или помещений. Сертифицирован в реестре радиоэлектронной продукции (РЭ-2517/20).

Преимущества

• Высокая отключающая способность (12 кА) позволяет безопасно отключать аварийные токи даже в мощных сетях.
• Гидравлическое замедление в расцепителе предотвращает ложные срабатывания при кратковременных скачках тока.
• Широкий диапазон рабочих температур делает пригодным для холодных условий - например, в шахтах или на открытых объектах зимой.
• Наличие независимого расцепителя позволяет удалённо отключить выключатель через внешнюю команду - удобно для систем автоматизации.
• Литой корпус обеспечивает механическую прочность и долговечность при вибрациях.

Ограничения применения

• Не применяется в цепях переменного тока выше 1200 В - указанное напряжение 440 В DC является максимальным для постоянного тока.
• IP20 исключает применение во влажных, пыльных или наружных условиях без дополнительной защиты.
• Фиксированная уставка тепловой защиты (63 А) не позволяет её изменять - нельзя использовать для нагрузок ниже 63 А, если требуется чувствительная защита.
• Подключение кабелей сечением менее 6 мм2 может вызвать повышенный нагрев - минимальное сечение не указано, но рекомендуется не меньше 10 мм2 для надёжного контакта.
• Не предназначен для частого ручного включения/отключения - не рассчитан на интенсивную коммутацию (не более 1000 циклов в год).

Примеры использования

• Защита цепей постоянного тока в шахтных насосах и вентиляторах.
• Отключение батарейных массивов в системах бесперебойного питания (ИБП) с выходом 440 В DC.
• Контроль питания двигателей постоянного тока на конвейерах в горнодобывающей промышленности.
• Системы управления светодиодными осветительными контурами в холодных регионах.
• Цепи зарядки электрокаров или электропогрузчиков с напряжением 440 В DC.

Практические советы

• Перед установкой проверьте соответствие напряжения сети и типа тока - ВА13-29-2318 работает только с постоянным током.
• При подключении дополнительного расцепителя используйте отдельный источник питания 36 В AC или 48 В DC - не параллельно с основной нагрузкой.
• Для продления срока службы избегайте частых срабатываний - они снижают срок службы дугогасительной камеры.
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев, особенно в условиях вибраций.
• Если нужна защита от пыли и влаги - поместите выключатель внутрь герметичного щита с классом защиты IP54 или выше.
• При замене аналога - убедитесь, что новый прибор имеет ту же уставку 6Iн и тип расцепителя, иначе возможны ложные срабатывания.
