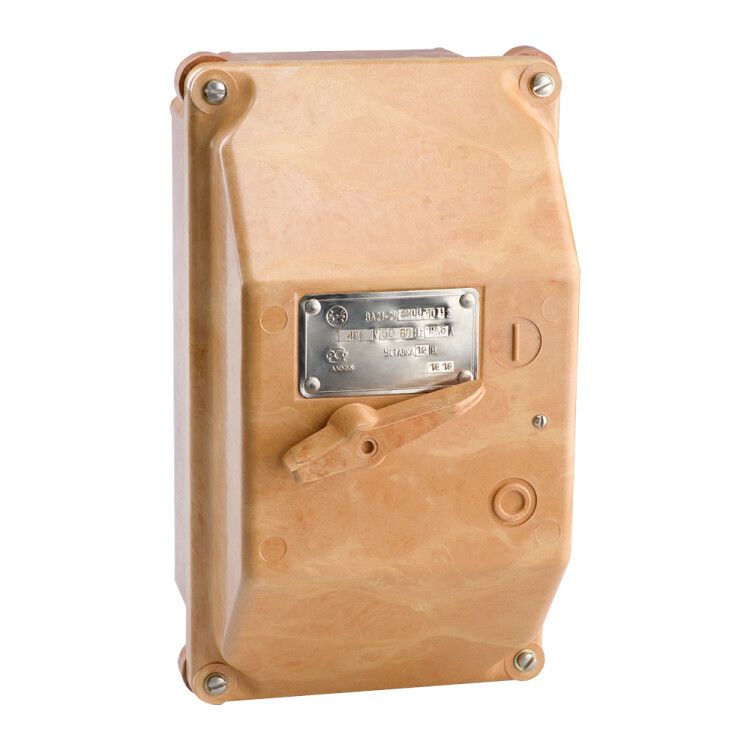

Выключатель автоматический ВА21-29-240010-63А-6Iн-440DC-IP54-У2 | 103259 КЭАЗ

Автоматический выключатель ВА21-29-240010-63А-6Iн-440DC-IP54-У2 от КЭАЗ - двухполюсный силовой аппарат в литом корпусе, рассчитанный на постоянный ток 440 В и номинальный ток 63 А. Он предназначен для защиты цепей от перегрузок и коротких замыканий, а также для частых ручных включений и отключений. Применяется в системах постоянного тока с высокими требованиями к надежности и защите от внешних воздействий.

Назначение и область применения

Выключатель ВА21-29-240010-63А-6Iн-440DC-IP54-У2 используется для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Также он обеспечивает безопасное ручное включение и отключение нагрузки. Подходит для установки в щитах и пультах управления промышленным оборудованием, где требуется устойчивость к пыли, влаге и широкому диапазону температур.

Технические характеристики

• Номинальное напряжение: 440 В постоянного тока (DC)
• Номинальный ток: 63 А
• Количество полюсов: 2
• Номинальная отключающая способность: 10 кА
• Уставка срабатывания магнитного расцепителя: 6Iн (378 А)
• Тип расцепителя: электромагнитный с гидравлическим замедлением - обеспечивает селективное отключение при КЗ с задержкой для избежания ложных срабатываний
• Диапазон рабочих температур: от –40 C до +60 C
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Максимальное сечение кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Климатическое исполнение: У2 - для работы в условиях умеренного климата, в закрытых помещениях с контролируемой влажностью
• Способ монтажа: на монтажную плату (панель)
• Крепление: винтовое
• Привод: ручной через рычаг-переключатель
• Дугогасительная камера: есть (две - по одной на каждый полюс)
• Вспомогательные контакты: отсутствуют
• Комплектация: дополнительно предусмотрена оболочка для усиленной защиты

Совместимость и монтаж

Выключатель ВА21-29-240010-63А-6Iн-440DC-IP54-У2 монтируется на монтажную плиту или панель с помощью винтов. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки винтов (не более 2,5 Нм) - перетягивание повредит контактные площадки. Подключаемый кабель должен иметь сечение не более 25 мм2. Монтаж допускается только в вертикальном положении - ось ручки должна быть ориентирована вертикально. Отсутствие вспомогательных контактов требует отдельного решения для сигнализации состояния аппарата, если таковая необходима.

Безопасность и стандарты

Выключатель соответствует ГОСТ P 50030.2-2010, который определяет требования к автоматическим выключателям для низковольтных распределительных устройств. Сертифицирован в Реестре средств электротехнического оборудования (РЭП) под номером РЭ-2516/20. Конструкция обеспечивает безопасную работу даже при максимальной отключающей способности 10 кА благодаря двум дугогасительным камерам, которые эффективно гасят дугу при отключении больших токов.

Преимущества

• Высокая механическая прочность литого корпуса - устойчив к ударным нагрузкам и деформациям
• Защита IP54 позволяет использовать в средах с повышенной запыленностью и возможными брызгами воды
• Широкий диапазон рабочих температур - подходит для холодных складов, открытых помещений и технологических участков с перепадами температур
• Гидравлическое замедление в магнитном расцепителе снижает риск ложных срабатываний при кратковременных импульсах тока
• Простая и надежная ручка-переключатель - удобна для частого ручного управления

Ограничения применения

• Не предназначен для переменного тока - применение на AC-сетях недопустимо
• Отсутствие вспомогательных контактов исключает возможность удаленной сигнализации состояния (вкл./выкл.) без внешнего модуля
• Не имеет функции дистанционного управления - только ручное управление
• Исполнение У2 не гарантирует долговечную работу в условиях постоянной сырости, химически активной среды или прямого попадания воды
• Максимальный ток срабатывания по КЗ ограничен 10 кА - не подходит для крупных подстанций с высокой мощностью КЗ

Примеры использования

• Щиты управления электродвигателями постоянного тока на конвейерах
• Защита цепей зарядных устройств для свинцово-кислотных аккумуляторов
• Распределительные устройства в железнодорожном транспорте (электровозы, метрополитены)
• Промышленные системы питания солнечных батарей (PV-системы DC)
• Лифтовые механизмы и подъемники с питанием от постоянного тока

Практические советы

• Перед монтажом проверьте соответствие номинала автомата нагрузке - 63 А не следует использовать для цепей с длительным током выше 55–60 А
• При использовании в условиях низких температур (ниже –20 C) перед первым включением дайте аппарату прогреться до комнатной температуры
• Не используйте выключатель в качестве обычного рубильника - частые включения/отключения при большой нагрузке сокращают срок службы контактов
• При необходимости контроля состояния подключите внешний указатель положения или реле контроля
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев - особенно в вибрационных средах
• Для замены - используйте оригинальные комплектующие КЭАЗ; совместимость с другими сериями (например, ВА13) не гарантирована
