Выключатель автоматический ВА21-29-221110-5А-3Iн-440DC-У3 | 100392 КЭАЗ

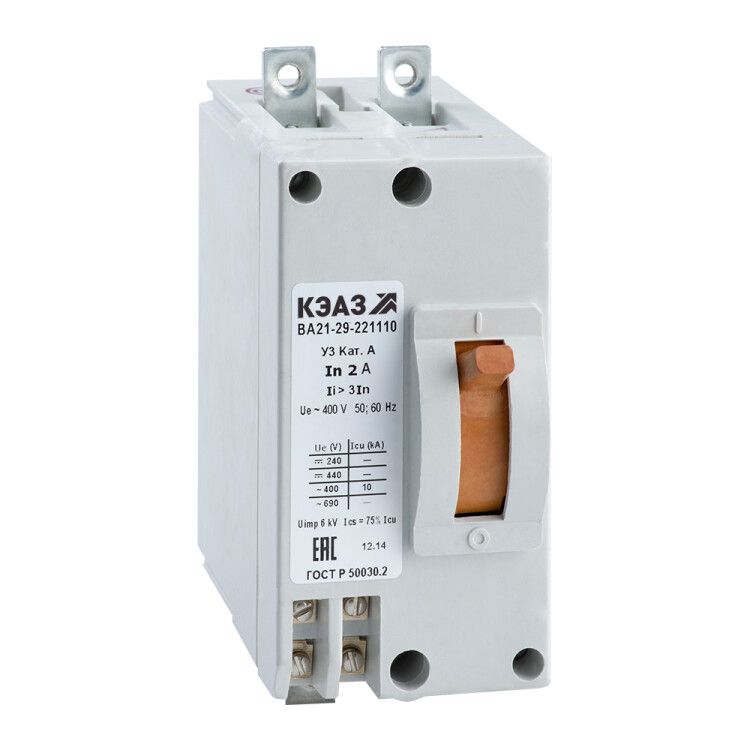

Автоматический выключатель ВА21-29-221110-5А-3Iн-440DC-У3 от КЭАЗ - двухполюсный прибор в литом корпусе для защиты цепей постоянного тока до 440 В и тока 5 А. Подходит для стационарной установки на монтажную плату в условиях широкого температурного диапазона.

Назначение и область применения

Выключатель ВА21-29-221110-5А-3Iн-440DC-У3 предназначен для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Также используется для ручного включения и отключения нагрузки. Применяется в системах с постоянным током: зарядных устройствах, батарейных массивах, промышленных контроллерах, тяговых системах, оборудовании для возобновляемой энергетики.

Технические характеристики

• Номинальное напряжение: 440 В постоянного тока
• Номинальный ток: 5 А
• Количество полюсов: 2
• Номинальная отключающая способность: 10 кА
• Тип расцепителя: электромагнитный
• Уставка срабатывания магнитного расцепителя: 3×Iн (15 А)
• Диапазон настройки тепловой защиты: фиксированная - 5 А (не регулируется)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Максимальное сечение кабеля: 25 мм2
• Диапазон рабочих температур: от –40 C до +60 C
• Климатическое исполнение: У3 - умеренный климат, для помещений с контролируемой влажностью
• Конструкция: стационарное исполнение, монтаж на плату
• Подключение: винтовые зажимы
• Число переключающих контактов: 2 (по одному на каждый полюс)
• Привод: ручной рычажковый механизм
• Наличие дугогасительной камеры: да (две - по одной на полюс)
• Соответствие стандарту: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель ВА21-29-221110-5А-3Iн-440DC-У3 рассчитан на монтаж на печатную плату. Крепится винтами через отверстия в корпусе. Для надежного соединения используйте провода сечением до 25 мм2. Нельзя использовать с гибкими многожильными проводами без наконечников - требуется обжим. Монтаж допускается только в вертикальном положении, как указано в документации КЭАЗ. Не рекомендуется применять в местах с высокой вибрацией без дополнительной амортизации.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ P 50030.2-2010, который определяет безопасность аппаратов низковольтного распределения. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2516/20). Отключение при коротком замыкании происходит за счет быстродействующего электромагнитного расцепителя, исключающего риск возгорания. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от внешней среды - устройство следует устанавливать внутри щита или корпуса.

Преимущества

• Высокая коммутационная способность - 10 кА позволяет отключать даже серьезные аварийные токи
• Фиксированный порог срабатывания по току (3Iн = 15 А) гарантирует точное и предсказуемое отключение при КЗ
• Широкий температурный диапазон (-40…+60 C) делает его пригодным для работы в суровых условиях
• Литой корпус повышает механическую прочность и снижает риск повреждения внутренних компонентов
• Два дугогасительных камеры обеспечивают эффективное гашение дуги при отключении постоянного тока

Ограничения применения

• Не предназначен для переменного тока - использование на AC вызывает некорректную работу и выход из строя
• IP20 не обеспечивает защиту от пыли и влаги - запрещено монтаж вне закрытых шкафов
• Нет возможности регулировки порога тепловой защиты - уставка жестко задана на 5 А
• Только стационарный монтаж; нельзя устанавливать на DIN-рейку
• Не рекомендован для частых оперативных включений более 10–15 раз в час - возможен износ контактной системы

Примеры использования

• Защита батарейных банок в солнечных электростанциях (48 В DC / 440 В DC)
• Отключение цепей питания промышленных инверторов и преобразователей
• Контроль тока в системах электропривода постоянного тока (например, лифты, конвейеры)
• Щиты управления в железнодорожном транспорте и метро
• Источники бесперебойного питания (ИБП) с высоковольтным постоянным входом

Практические советы

• Перед монтажом проверьте соответствие напряжения цепи - максимум 440 В DC. Превышение недопустимо!
• Обязательно используйте наконечники на многожильных проводах - они должны плотно подходить под винтовые зажимы
• При сборке щита соблюдайте минимальные расстояния между приборами - нагрев от соседних устройств может влиять на характеристики
• Проверяйте целостность дугогасительных камер после нескольких отключений при больших токах - при повреждении замените выключатель
• Для обслуживания отключите питание полностью - даже при отключенном рычаге есть потенциальная опасность при наличии конденсаторов в цепи
