Выключатель автоматический ВА21-29-240010-20А-6Iн-400AC-У3 | 103097 КЭАЗ

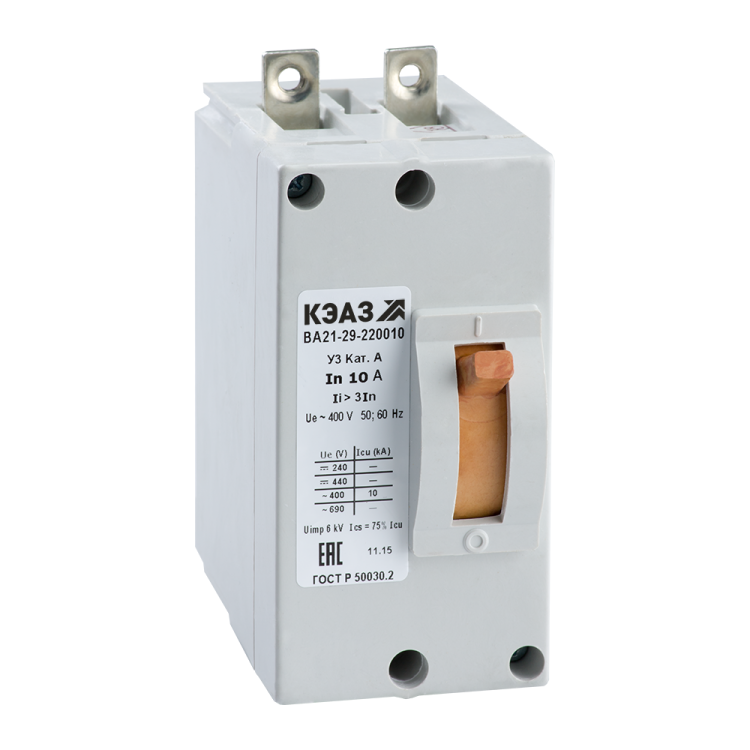

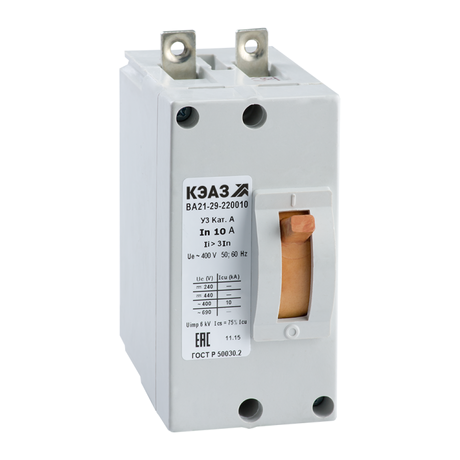

Автоматический выключатель ВА21-29-240010-20А-6Iн-400AC-У3 от КЭАЗ - двухполюсный прибор в литом корпусе для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в условиях широкого диапазона температур, обеспечивает надежное отключение при токах до 10 кА.

Назначение и область применения

Выключатель ВА21-29-240010-20А-6Iн-400AC-У3 предназначен для коммутации и защиты электрических цепей переменного тока частотой 50/60 Гц. Он защищает оборудование от повреждений при длительных перегрузках и внезапных коротких замыканиях. Также позволяет выполнять ручные включения и отключения нагрузки. Применяется в силовых щитах, пультах управления, на производственных линиях, в системах конвейеров и станков с высокими требованиями к надежности.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Номинальный ток: 20 А
• Номинальная отключающая способность: 10 кА
• Количество полюсов: 2
• Тип расцепителя: электромагнитный с гидравлическим замедлением
• Уставка срабатывания магнитного расцепителя: 6Iн (120 А)
• Диапазон настройки защиты от перегрузки: фиксированная - 20 А
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: У3 (работает при температуре от -40 C до +60 C)
• Максимальное сечение кабеля: 25 мм2
• Частота: 50/60 Гц
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату
• Наличие дугогасительной камеры: да (2 камеры, по одной на полюс)
• Количество вспомогательных контактов: 0
• Привод: ручной рычажковый
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель ВА21-29-240010-20А-6Iн-400AC-У3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Для правильного монтажа необходимо соблюдать рекомендованное расположение и зазоры между соседними устройствами. Подключение проводов выполняется через винтовые зажимы - максимальное сечение жилы - 25 мм2. Нельзя использовать многожильные провода без наконечников. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP20. Автомат не имеет DIN-рейки, поэтому не совместим с типовыми шкафами, рассчитанными на модульные устройства.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ P 50030.2-2010, который гармонизирован с международным стандартом IEC 60947-2. Сертифицирован в реестре РЭП под номером РЭ-2516/20. Конструкция обеспечивает безопасную работу благодаря двум дугогасительным камерам, предотвращающим распространение дуги. Отсутствие вспомогательных контактов снижает риск отказа из-за окисления или механического износа контактных групп.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для сетей с большими токами КЗ
• Гидравлическое замедление в электромагнитном расцепителе - снижает вероятность ложных срабатываний при импульсных нагрузках
• Широкий диапазон рабочих температур (-40…+60 C) - работает в суровых климатических условиях
• Литой корпус - прочный, герметичный, устойчив к механическим воздействиям
• Фиксированная уставка перегрузки - не требует настройки после установки

Ограничения применения

• Не предназначен для работы в открытых помещениях или местах с повышенной запыленностью - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Не имеет вспомогательных контактов - нельзя подключить сигнализацию или удалённое управление
• Не монтируется на DIN-рейку - ограниченные возможности компоновки в стандартных щитах
• Нельзя применять в цепях постоянного тока - только для переменного тока 50/60 Гц
• Не поддерживает регулировку порога срабатывания по перегрузке - уставка жёстко задана на 20 А

Примеры использования

• Защита двигателя 15 кВт на конвейере в холодильном цеху
• Отключение группы сварочных аппаратов в мастерской
• Щитовая защита насосной станции в условиях зимних морозов
• Коммуникационный шкаф на производстве с экстремальной вибрацией

Практические советы

• При выборе аналога проверьте, что уставка магнитного расцепителя 6Iн (120 А) соответствует вашей нагрузке - слишком низкая уставка вызовет ложные отключения, слишком высокая - снизит защиту
• Используйте наконечники на медных проводах сечением более 10 мм2 - это повысит надёжность винтового соединения
• Убедитесь, что монтажная плата жёстко закреплена - вибрация может ослабить крепление и вызвать нагрев
• Для обслуживания отключите питание полностью - этот выключатель не имеет видимого разрыва, хотя он есть внутри
• При замене старого автомата - сравните габариты и положение винтовых клемм, чтобы не потребовалось переделывать проводку
