Выключатель автоматический ВА21-29В-221110-25А-3Iн-690AC-У3 | 102885 КЭАЗ

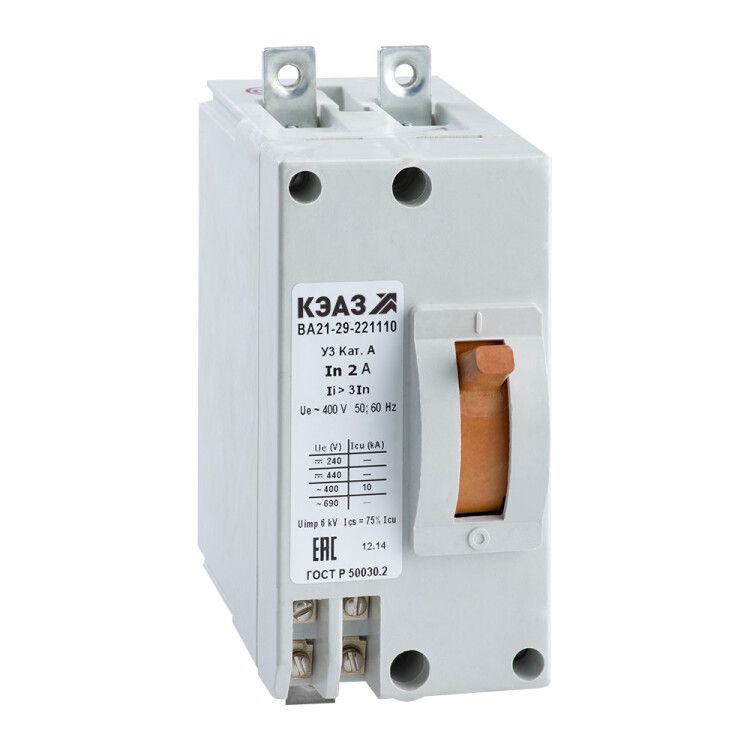

Автоматический выключатель ВА21-29В-221110-25А-3Iн-690AC-У3 от КЭАЗ - двухполюсный силовой аппарат в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и токе 25 А. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, а также позволяет выполнять ручное включение и отключение цепей. Применяется в промышленных установках с жёсткими условиями эксплуатации.

Назначение и область применения

Выключатель ВА21-29В-221110-25А-3Iн-690AC-У3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для частых ручных включений и отключений. Подходит для использования в распределительных щитах, на станках, конвейерах, насосных станциях и других промышленных объектах. Устойчив к широкому диапазону температур, что делает его пригодным для работы в неотапливаемых помещениях и на улице при соблюдении условий IP20.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 25 А
• Количество полюсов: 2
• Номинальная отключающая способность: 20 кА
• Тип расцепителя: электромагнитный (только защита от короткого замыкания)
• Уставка срабатывания магнитного расцепителя: 3 × Iн = 75 А
• Диапазон настройки защиты от перегрузки: фиксированная - 25 А (не регулируется)
• Частота: 50/60 Гц
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Диапазон рабочих температур: от –40 C до +60 C
• Максимальное сечение кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Тип элемента управления: рычажковый переключатель
• Способ монтажа: на монтажную плату (панель)
• Крепление: винтовое
• Конструкция: стационарное исполнение (не съёмное)
• Наличие дугогасительной камеры: да (две камеры, по одной на полюс)
• Климатическое исполнение: У3 (умеренный климат, для помещений с контролируемой влажностью)
• Соответствие стандартам: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель ВА21-29В-221110-25А-3Iн-690AC-У3 монтируется исключительно на монтажную плату с помощью винтового крепления. Для правильной установки необходимо использовать панель толщиной, соответствующей габаритам аппарата. Подключение проводов выполняется через винтовые зажимы - максимальное сечение кабеля - 25 мм2. Не допускается использование многожильных проводов без наконечников. Монтаж возможен только в вертикальном положении, как указано в технической документации КЭАЗ. Нельзя устанавливать устройство в условиях повышенной запылённости или влаги - степень защиты IP20 не защищает от внешних воздействий.

Безопасность и стандарты

Автоматический выключатель ВА21-29В-221110-25А-3Iн-690AC-У3 соответствует требованиям ГОСТ P 50030.2-2010, который определяет безопасность и функциональность автоматических выключателей в литом корпусе. Конструкция включает две дугогасительные камеры, обеспечивающие безопасное гашение дуги при отключении больших токов. Устройство имеет сертификат в реестре радиоэлектронной продукции (РЭ-2516/20). Не содержит материалов, запрещённых к применению в РФ.

Преимущества

• Высокая коммутационная способность - 20 кА - позволяет работать даже в мощных промышленных системах.
• Фиксированный порог срабатывания (3Iн = 75 А) гарантирует быстрое отключение при аварийных токах.
• Широкий температурный диапазон (-40…+60 C) обеспечивает надёжность в холодных и жарких условиях.
• Литой корпус повышает механическую прочность и снижает риск повреждения внутренних компонентов.
• Простая и проверенная конструкция - минимизирует потребность в обслуживании.

Ограничения применения

• Не предназначен для защиты от перегрузок - только от коротких замыканий (нет теплового расцепителя).
• Степень защиты IP20 не допускает установку в сырых, пыльных или открытых местах.
• Имеет стационарное исполнение - нельзя демонтировать без отключения питания и разборки панели.
• Не совместим с модульными DIN-рейками - требует специальной монтажной платы.
• Запрещено использовать в цепях постоянного тока - только переменный ток 50/60 Гц.

Примеры использования

• Защита двигателя 15–18 кВт на конвейере с пуском под нагрузкой.
• Отключение цепи нагревательного элемента в термокамере при пробое изоляции.
• Ручное управление питанием насосной группы в водопроводной станции.
• Распределительный щит на производстве с высокими импульсными токами.

Практические советы

• Выбирая ВА21-29В-221110-25А-3Iн-690AC-У3, убедитесь, что ваша система не требует защиты от длительных перегрузок - этот аппарат не сработает при токе ниже 75 А.
• Подключайте кабели строго сечением до 25 мм2; используйте наконечники для многожильных проводов.
• Проверьте соответствие толщины монтажной платы и размеров отверстий под крепление - не все панели подходят.
• При сборке щита оставьте достаточный свободный объем вокруг аппарата - он не имеет принудительного охлаждения.
• Для комплексной защиты параллельно установите тепловой расцепитель или предохранитель, если требуется защита от перегрузки.
