Выключатель автоматический ВА21-29В-241110-10А-12Iн-690AC-У3 | 101541 КЭАЗ

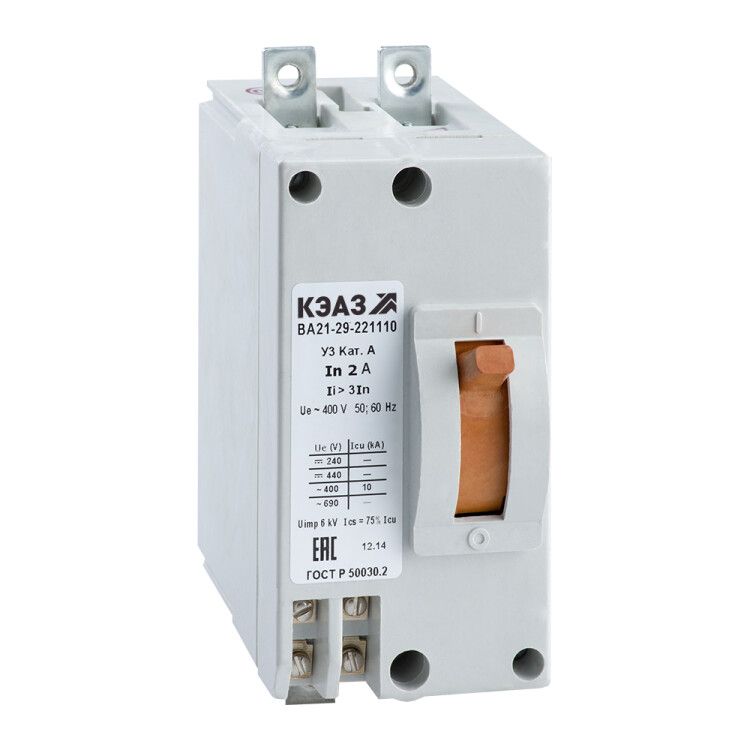

Автоматический выключатель ВА21-29В-241110-10А-12Iн-690AC-У3 от КЭАЗ - двухполюсный прибор в литом корпусе для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в условиях широкого диапазона температур.

Назначение и область применения

Выключатель ВА21-29В-241110-10А-12Iн-690AC-У3 предназначен для безопасного включения и отключения электрических цепей переменного тока, а также для аварийного отключения при перегрузках и коротких замыканиях. Применяется в силовых щитах, пультах управления, станках, конвейерах и других промышленных системах, где требуется надёжная защита цепей на напряжение до 690 В.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 10 А
• Количество полюсов: 2
• Номинальная отключающая способность: 20 кА
• Диапазон настройки защиты от перегрузки: фиксированный - 10 А (не регулируется)
• Уставка срабатывания магнитного расцепителя: 12 × Iн = 120 А
• Тип расцепителя: электромагнитный с гидравлическим замедлением - обеспечивает выдержку времени перед отключением при кратковременных перегрузках
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Диапазон рабочих температур: от –40 C до +60 C
• Максимальное сечение кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Крепление: винтовое, на монтажную плату
• Вид привода: ручной, рычажковый механизм
• Конструкция: стационарное исполнение, не предназначено для выдвижения
• Наличие дугогасительной камеры: да (две, по одной на каждый полюс)
• Климатическое исполнение: У3 - для умеренного климата, с возможностью работы в закрытых помещениях с контролируемой влажностью
• Соответствие стандартам: ГОСТ Р 50030.2-2010

Совместимость и монтаж

Выключатель ВА21-29В-241110-10А-12Iн-690AC-У3 монтируется исключительно на монтажную плату с помощью винтового крепления. Для правильной установки необходимо соблюдать шаг крепёжных отверстий, соответствующий габаритам корпуса. Подключение проводов - только через винтовые зажимы; допускаются медные жилы сечением до 25 мм2. Нельзя использовать с алюминиевыми кабелями без переходных наконечников. Монтаж следует выполнять в вертикальном положении, как указано в технической документации КЭАЗ.

Безопасность и стандарты

Автоматический выключатель ВА21-29В-241110-10А-12Iн-690AC-У3 сертифицирован по ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям безопасности для оборудования низкого напряжения. Имеет код в реестре радиоэлектронной продукции РЭ-2516/20. Отключение при коротком замыкании происходит за счет быстродействующего электромагнитного расцепителя с гидравлическим замедлением - это снижает риск повреждения контактов и предотвращает ложные срабатывания при пусковых токах.

Преимущества

• Высокая отключающая способность (20 кА) позволяет применять устройство в сетях с высокими токами короткого замыкания
• Гидравлическое замедление в магнитном расцепителе снижает количество ложных отключений при пуске двигателей
• Литой корпус обеспечивает механическую прочность и долговечность даже в условиях вибраций
• Широкий диапазон рабочих температур (-40…+60 C) делает выключатель пригодным для использования в холодных и жарких производственных средах
• Фиксированная уставка по перегрузке (10 А) исключает возможность некорректной настройки пользователем

Ограничения применения

• Не предназначен для частых оперативных включений - рассчитан на ограниченное число циклов в день
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать в открытых или сырых помещениях без дополнительной защиты
• Отсутствует возможность регулировки порога срабатывания по перегрузке - уставка жёстко задана на 10 А
• Не совместим с модульными DIN-рейками - требует специальной монтажной платы
• Не рекомендован для применения в цепях постоянного тока

Примеры использования

• Защита двигателя 5,5 кВт на промышленном конвейере (ток около 10–11 А)
• Отключение питания преобразователя частоты в системе автоматизации
• Щитовая защита вентиляционных установок в холодильных камерах
• Распределительный щит на производстве с напряжением 660 В

Практические советы

• При выборе аналогичного устройства проверьте точное соответствие уставки: ВА21-29В-241110-10А-12Iн-690AC-У3 имеет фиксированную защиту на 10 А - если нужна регулировка, выбирайте другую модель из серии ВА21
• Используйте только качественные медные кабели сечением до 25 мм2; при использовании многожильных проводов - обязательно примените наконечники
• Проверяйте плотность затяжки винтов после первого включения - тепловое расширение может вызвать ослабление контакта
• Для обслуживания и диагностики используйте только отключённую цепь - выключатель не имеет видимого разрыва при отключении
• При работе в условиях низких температур (+5 C и ниже) убедитесь, что устройство было адаптировано к температуре окружающей среды минимум 2 часа до включения
