Выключатель автоматический ВА13-29-2200-8А-12Iн-690AC-У3 | 107674 КЭАЗ

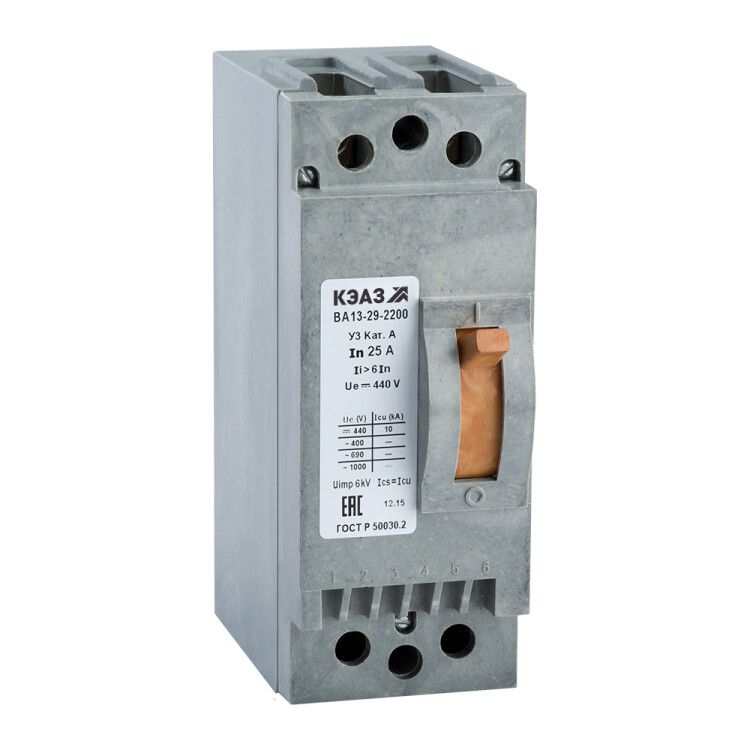

Автоматический выключатель ВА13-29-2200 8А 12Iн 690В AC У3 от КЭАЗ - двухполюсный аппарат в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в условиях широкого диапазона температур, особенно в промышленном оборудовании и шахтной автоматике.

Назначение и область применения

Выключатель ВА13-29-2200 8А 12Iн 690В AC У3 предназначен для защиты кабельных линий, электродвигателей и другого шахтного электрооборудования. Он обеспечивает надёжное отключение цепи при аварийных ситуациях - перегрузке или коротком замыкании. Также применяется для ручного включения и отключения нагрузки в процессе обслуживания. Применяется в системах с переменным током частотой 50 Гц, где требуется высокая коммутационная способность и устойчивость к внешним воздействиям.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 8 А - фиксированная уставка, не регулируется
• Номинальная отключающая способность: 12 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Количество полюсов: 2
• Тип расцепителя: электромагнитный - срабатывает только при коротком замыкании, без тепловой защиты от перегрузки
• Уставка срабатывания магнитного расцепителя: 12Iн - то есть при токе 96 А (12 × 8 А) происходит мгновенное отключение
• Диапазон рабочих температур: от -40 C до +60 C
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: У3 - рассчитан на работу в умеренном климате с повышенной влажностью
• Максимальное сечение кабеля: 25 мм2 - для подключения медных жил
• Частота: 50 Гц
• Конструкция: стационарное исполнение - не предназначен для выдвижения или демонтажа без снятия с монтажной платы
• Подключение: винтовые зажимы
• Крепление: винтовое
• Способ монтажа: на монтажную плату
• Дугогасительная камера: наличие - обеспечивает гашение дуги при отключении под нагрузкой
• Вспомогательные контакты: отсутствуют
• Привод: ручной - управление осуществляется рычажковым механизмом

Совместимость и монтаж

Выключатель ВА13-29-2200 8А 12Iн 690В AC У3 монтируется исключительно на монтажную плату с помощью винтового крепления. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки винтов - не более 1,5 Нм, чтобы избежать повреждения контактных площадок. Подключаемые кабели должны иметь сечение не более 25 мм2. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP54, так как сам выключатель имеет степень IP20. Отсутствие вспомогательных контактов исключает возможность удалённого контроля состояния аппарата - для этого потребуется внешняя система сигнализации.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ P 50030.2-2010, который определяет нормы для автоматических выключателей в литом корпусе. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2517/20). Конструкция обеспечивает безопасную работу благодаря наличию дугогасительной камеры, предотвращающей возгорание при отключении больших токов. Однако из-за отсутствия тепловой защиты устройство нельзя использовать там, где возможны длительные перегрузки выше 8 А - только для защиты от КЗ.

Преимущества

• Высокая отключающая способность (12 кА) позволяет применять его в сетях с большими токами КЗ, типичными для промышленных объектов
• Литой корпус обеспечивает механическую прочность и долговечность даже в вибрационных средах
• Широкий диапазон рабочих температур (-40…+60 C) делает его пригодным для работы в холодных и жарких помещениях, в том числе на открытых участках шахт
• Фиксированная уставка 12Iн гарантирует быстрое и точное срабатывание при КЗ без необходимости настройки
• Совместим с кабелями до 25 мм2 - поддерживает мощные нагрузки без переходников

Ограничения применения

• Не предназначен для защиты от перегрузок - отсутствует тепловой расцепитель; при длительном превышении тока 8 А выключатель не отключится
• Имеет степень защиты IP20 - запрещено использование в сырых, пыльных или открытых местах без дополнительной защиты в корпусе
• Не имеет вспомогательных контактов - невозможно подключить сигналы удалённого контроля или блокировки
• Только стационарное исполнение - невозможен демонтаж без отключения питания и снятия с платы
• Работает только с переменным током 50 Гц - не совместим с постоянным током или частотой 60 Гц

Примеры использования

• Защита силового кабеля, питающего насос или вентилятор в шахте
• Отключение цепи двигателя конвейера при внезапном КЗ
• Коммутирование нагрузки в распределительном щите горного оборудования
• Встраивание в панели управления технологического оборудования с требованием компактности и надёжности

Практические советы

• Выбирая ВА13-29-2200 8А 12Iн 690В AC У3, убедитесь, что ваша нагрузка не будет превышать 8 А в режиме продолженной работы - иначе нужен другой аппарат с тепловой защитой
• При монтаже используйте только медные кабели сечением до 25 мм2 - алюминиевые жилы не подходят
• Устанавливайте выключатель внутри герметичного щита, если он работает в условиях повышенной влажности или пыли
• Для контроля состояния цепи подключите внешний индикатор или реле, поскольку встроенных контактов здесь нет
• Не путайте этот аппарат с моделями ВА21 - хотя они из одной серии, ВА13 имеет другие параметры расцепителей и конструкцию
