Выключатель автоматический ВА13-29-2311-2А-12Iн-690AC-У3 | 107804 КЭАЗ

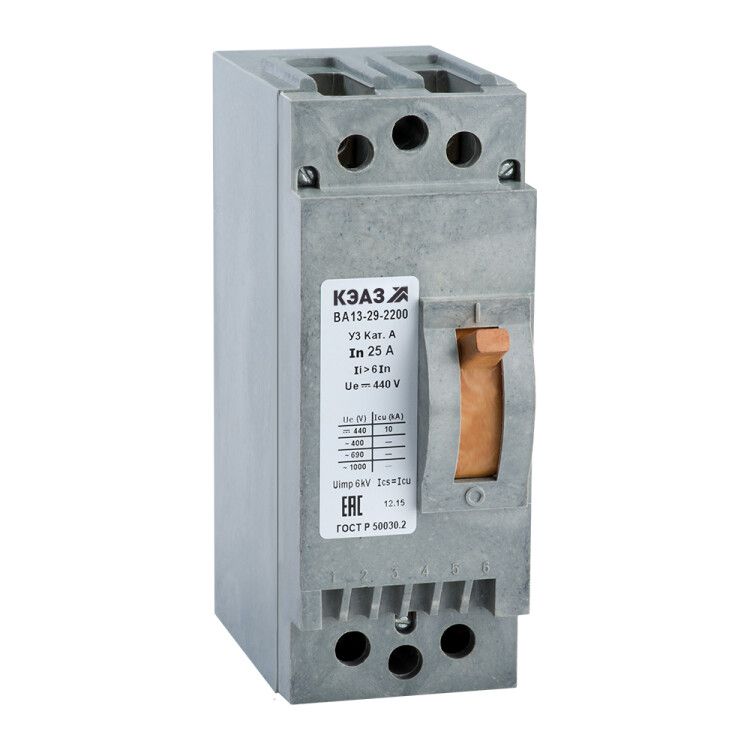

Автоматический выключатель ВА13-29-2311 2А 12Iн 690В AC У3 - двухполюсный аппарат в литом корпусе от КЭАЗ, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в условиях широкого диапазона температур, особенно в шахтном и промышленном оборудовании.

Назначение и область применения

Автоматический выключатель ВА13-29-2311 2А 12Iн 690В AC У3 защищает кабельные линии, электродвигатели и другое шахтное электрооборудование от повреждений из-за перегрузок и коротких замыканий. Также используется для ручного включения и отключения цепей. Применяется в системах с переменным током частотой 50 Гц, где требуется надёжная защита при высоких токах короткого замыкания.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 2 А - максимальный длительно допустимый ток через контакт
• Номинальная отключающая способность: 12 кА - способность безопасно прервать аварийный ток
• Количество полюсов: 2 - защищает две фазы или один фазный и один нулевой проводник
• Тип расцепителя: электромагнитный с гидравлическим замедлением - обеспечивает выдержку времени перед отключением при перегрузке
• Уставка магнитного расцепления: 12Iн - срабатывает при токе 24 А (12 × 2 А), защищает от короткого замыкания
• Диапазон настройки теплового расцепления: 2 А - не регулируется, жёстко задана
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: У3 - работает при температурах от -40 до +60 C, умеренный климат, без конденсации
• Максимальное сечение кабеля: 25 мм2 - можно подключить медный провод до этого сечения
• Количество вспомогательных контактов: 2 - используются для сигнализации состояния (вкл./выкл.)
• Дугогасительная камера: есть - снижает риск возгорания при отключении больших токов
• Тип подключения: винтовое - зажимы для проводов затягиваются отверткой
• Способ монтажа: монтажная плата - крепится болтами к панели, не на DIN-рейку
• Вид привода: ручной - управление осуществляется рычажком

Совместимость и монтаж

Автоматический выключатель ВА13-29-2311 2А 12Iн 690В AC У3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Не совместим с DIN-рейкой. Для правильного монтажа необходимо соблюдать рекомендованное усилие затяжки винтов - переусиливать нельзя, чтобы не повредить пластиковые детали корпуса. Подключение проводов - только медных, сечением до 25 мм2. Вспомогательные контакты требуют отдельного подвода сигналов, если используются в системах контроля.

Безопасность и стандарты

Изделие соответствует ГОСТ P 50030.2-2010, что гарантирует соответствие требованиям безопасности для автоматических выключателей. Сертифицирован в реестре РЭП (код РЭ-2517/20). Конструкция имеет дугогасительную камеру, предотвращающую распространение дуги при отключении. Несмотря на высокую отключающую способность (12 кА), применение возможно только в закрытых щитах с IP20 - внешняя среда должна быть контролируемой.

Преимущества

• Высокая отключающая способность (12 кА) позволяет использовать в местах с возможностью больших токов КЗ - например, рядом с крупными двигателями
• Гидравлическое замедление теплового расцепителя снижает количество ложных срабатываний при кратковременных перегрузках
• Широкий диапазон рабочих температур (-40…+60 C) делает его пригодным для холодных шахт и открытых помещений
• Наличие двух вспомогательных контактов упрощает интеграцию в системы автоматизации и сигнализации
• Литой корпус обеспечивает механическую прочность и долговечность даже в вибрационных условиях

Ограничения применения

• Не применяется в цепях постоянного тока выше 440 В - указано в описании, но в спецификации даны данные только для AC
• IP20 не защищает от пыли и влаги - запрещено использование во влажных, пыльных или наружных условиях без дополнительной оболочки
• Фиксированная уставка тепловой защиты (2 А) - невозможно адаптировать под другие нагрузки, только для точного соответствия
• Отсутствует возможность установки на DIN-рейку - требует подготовки монтажной платы
• Не предназначен для частого оперативного включения/отключения - рассчитан на редкие коммутации, не на частые циклы

Примеры использования

• Защита маломощных насосов и вентиляторов в шахтах
• Контроль питания датчиков и управляющих устройств в промышленных пультах
• Отключение цепей освещения и управления в подземных объектах
• Встраивание в компактные силовые щиты с ограниченным пространством

Практические советы

• Выбирая этот автомат, проверьте, что ваша нагрузка точно соответствует 2 А - превышение вызовет постоянные отключения
• При монтаже используйте клеммы с подходящими наконечниками - они обеспечивают лучший контакт и снижают нагрев
• Вспомогательные контакты лучше сразу подключить к контроллеру, если планируете удалённый мониторинг состояния аппарата
• Не устанавливайте ВА13-29-2311 2А 12Iн 690В AC У3 рядом с источниками тепла - даже при U3 исполнении перегрев снизит срок службы
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление контактов - частая причина отказов
