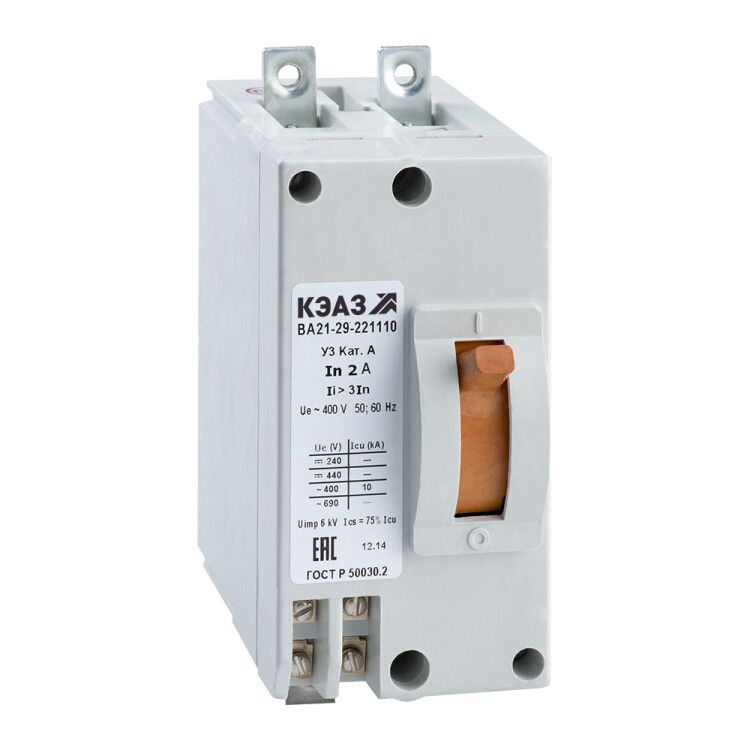

Выключатель автоматический ВА21-29В-221110-0,6А-12Iн-690AC-У3 | 101819 КЭАЗ

Автоматический выключатель ВА21-29В-221110-0,6А-12Iн-690AC-У3 от КЭАЗ - двухполюсный прибор в литом корпусе для защиты цепей с малым током до 0,6 А от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в условиях широкого диапазона температур.

Назначение и область применения

Выключатель ВА21-29В-221110-0,6А-12Iн-690AC-У3 предназначен для безопасного включения и отключения электрических цепей переменного тока. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Применяется в устройствах с низкими токами потребления: контроллеры, измерительные приборы, системы автоматизации, слаботочные цепи управления, компактные панели управления.

Технические характеристики

• Номинальное напряжение: 690 В AC - работает в сетях с высоким напряжением, включая промышленные системы.
• Номинальный ток: 0,6 А - рассчитан на очень малые нагрузки, типичные для точечной автоматики.
• Количество полюсов: 2 - управляет двумя фазами одновременно.
• Номинальная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до этого значения.
• Тип расцепителя: электромагнитный - срабатывает мгновенно при скачке тока, без задержки.
• Уставка срабатывания магнитного расцепителя: 12Iн - отключение происходит при токе 7,2 А (12 × 0,6 А).
• Диапазон рабочих температур: от –40 C до +60 C - надёжно функционирует в суровых климатах.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить провода значительного сечения.
• Климатическое исполнение: У3 - устойчив к умеренному климату с повышенной влажностью.
• Способ монтажа: на монтажную плату - крепится болтами прямо к печатной плате или щиту.
• Тип подключения: винтовой - надёжное соединение без необходимости пайки.
• Количество переключающих контактов: 2 - два независимых контакта для каждого полюса.
• Нормативный документ: ГОСТ P 50030.2-2010 - соответствует требованиям безопасности РФ.

Совместимость и монтаж

Выключатель ВА21-29В-221110-0,6А-12Iн-690AC-У3 имеет стационарное исполнение и предназначен исключительно для монтажа на плату. Для установки требуются два винта M3. Размеры посадочных мест должны точно соответствовать габаритам корпуса. Не рекомендуется использовать в шкафах с механическими воздействиями - корпус литой, но не ударопрочный. Подключение выполняется только через винтовые зажимы; применение клеммных колец или наконечников допускается, если они не нарушают контактное давление.

Безопасность и стандарты

Выключатель ВА21-29В-221110-0,6А-12Iн-690AC-У3 сертифицирован по ГОСТ P 50030.2-2010, что гарантирует соответствие требованиям к коммутационным устройствам. Наличие дугогасительной камеры обеспечивает безопасное гашение дуги при отключении. Код в реестре РЭ-2516/20 подтверждает легальность производства в рамках контроля радиоэлектронной продукции.

Преимущества

• Высокая отключающая способность (20 кА) при малом номинальном токе - редкая комбинация, позволяющая использовать прибор даже в мощных системах с чувствительными нагрузками.
• Широкий диапазон температур - подходит для холодных складов, уличных щитов и промышленных объектов без обогрева.
• Литой корпус - прочный, герметичный, не требует обслуживания.
• Электромагнитный расцепитель - быстрое отключение при аварии, без зависимости от времени нагрева.
• Поддержка больших сечений кабелей (до 25 мм2) - удобство при подключении силовых жил даже в слаботочных цепях.

Ограничения применения

• Не предназначен для частых оперативных включений - не рассчитан на многократные циклы в день (например, как контактор).
• IP20 - нельзя использовать во влажных помещениях, на улице или в пыльных средах без дополнительной защиты.
• Нельзя применять в цепях постоянного тока - только переменный ток 50/60 Гц.
• Запрещено использовать в качестве основного рубильника - только как защитное устройство в составе комплексной системы.
• Номинальный ток 0,6 А слишком мал для питания двигателей, нагревателей или освещения - только для электроники и управления.

Примеры использования

• Защита микроконтроллеров в системах автоматического управления станков.
• Обеспечение безопасности в цепях датчиков и реле в пищевой промышленности.
• Функция отключения в тестовых стендах для электроники.
• Интеграция в компактные распределительные щиты с множеством слаботочных контуров.

Практические советы

• При выборе аналога проверьте именно уставку 12Iн - другие модели могут иметь 10Iн или 14Iн, что изменит порог срабатывания.
• При монтаже на плату используйте момент затяжки винтов не более 0,4–0,5 Нм - перетягивание повредит пластиковые контакты.
• Для работы в условиях вибрации закрепите корпус дополнительно клеем или хомутами - винтовое крепление не всегда противостоит длительной тряске.
• Не смешивайте этот выключатель с другими моделями ВА21, имеющими другой номинальный ток - даже внешне похожие устройства могут отличаться по характеристикам расцепителей.
• Проверяйте наличие дугогасительной камеры перед каждым сервисом - её повреждение снижает безопасность, хотя внешний вид остаётся целым.
