Выключатель автоматический ВА13-29-2311-3,15А-12Iн-690AC-У3 | 107807 КЭАЗ

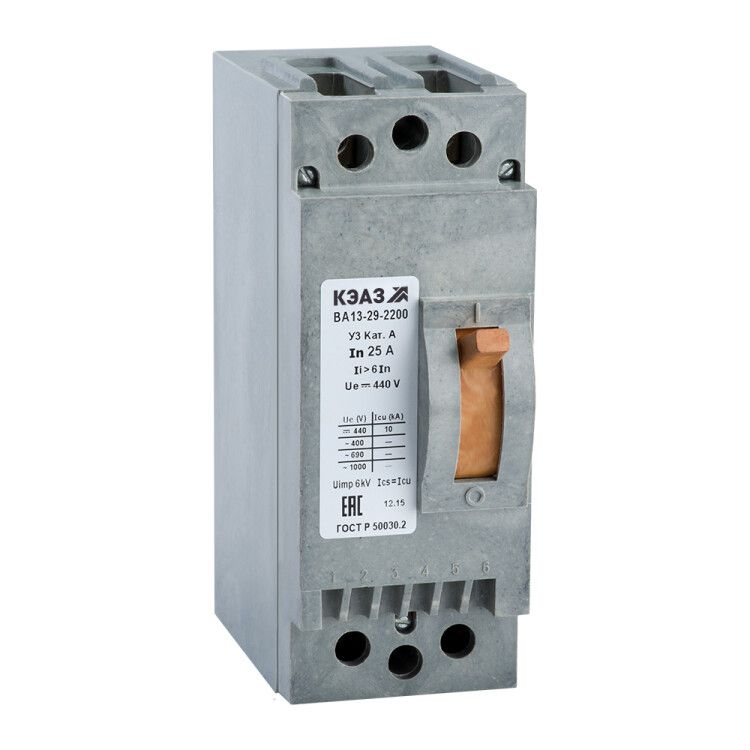

Автоматический выключатель ВА13-29-2311 от КЭАЗ - двухполюсный прибор в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и токе 3,15 А. Он обеспечивает защиту от перегрузок и коротких замыканий, подходит для установки на монтажную плату в условиях широкого диапазона температур. Артикул 107807 соответствует сериям ВА13 и ВА21.

Назначение и область применения

Выключатель ВА13-29-2311 предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения нагрузки. Применяется в системах с переменным током частотой 50 Гц, где требуется надёжная защита кабелей, проводов, электродвигателей и другого шахтного оборудования. Подходит для использования в промышленных щитах, на станках, конвейерах и других объектах с высокими требованиями к безопасности.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 3,15 А
• Номинальная отключающая способность: 12 кА
• Количество полюсов: 2
• Тип расцепителя: электромагнитный с гидравлическим замедлением - обеспечивает точное срабатывание при коротком замыкании и задержку при кратковременных перегрузках
• Уставка магнитного расцепителя: 12Iн (то есть 37,8 А)
• Диапазон настройки теплового расцепления: фиксировано 3,15 А - не регулируется
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Максимальное сечение кабеля: 25 мм2
• Температурный диапазон: от -40 C до +60 C
• Частота: 50 Гц
• Количество вспомогательных контактов: 2 (для сигнализации состояния)
• Диапазон регулировки расцепителя КЗ: 12 А - фактически это уставка, а не диапазон; указано как 12Iн, что соответствует 37,8 А
• Климатическое исполнение: У3 - для умеренного климата, с возможностью работы в помещениях с повышенной влажностью
• Тип подключения: винтовые зажимы
• Крепление: винтовое
• Способ монтажа: на монтажную плиту (панель)
• Тип элемента управления: рычажковый переключатель
• Вид привода: ручной
• Наличие дугогасительной камеры: да, две - для безопасного гашения дуги при отключении
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель ВА13-29-2311 монтируется исключительно на монтажную плату с помощью винтового крепления. Для подключения используются винтовые зажимы, допускающие кабели сечением до 25 мм2. Установка требует доступа с лицевой стороны - устройство не имеет модульного формата и не совместимо с DIN-рейкой. Вспомогательные контакты (2 шт.) позволяют подключить сигналы состояния (вкл./выкл.) к системам контроля. Перед монтажом проверьте соответствие сечения кабеля и плотность затяжки винтов - недостаточно затянутые контакты вызывают нагрев.

Безопасность и стандарты

Выключатель соответствует ГОСТ P 50030.2-2010, который определяет требования к автоматическим выключателям в литом корпусе. Наличие дугогасительной камеры снижает риск возгорания при отключении больших токов. IP20 обеспечивает базовую защиту от прикосновения к токоведущим частям, но не защищает от попадания воды или пыли - применение возможно только в закрытых щитах. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2517/20).

Преимущества

• Высокая отключающая способность (12 кА) позволяет использовать в местах с большими токами КЗ
• Гидравлическое замедление в расцепителе предотвращает ложные срабатывания при пусковых токах двигателей
• Фиксированная уставка 3,15 А исключает необходимость настройки - идеально для стандартизированных решений
• Широкий диапазон рабочих температур (-40…+60 C) делает его пригодным для холодных и жарких помещений
• Два вспомогательных контакта обеспечивают возможность удалённого контроля состояния автомата

Ограничения применения

• Не применяется в цепях постоянного тока выше 440 В - указанные в описании 1200 В AC не распространяются на DC
• IP20 не допускает использование во влажных, запылённых или открытых средах - нужна внешняя защита (щит, кожух)
• Отсутствует регулировка порога тепловой защиты - нельзя адаптировать под другие значения тока
• Не совместим с DIN-рейкой - требует специальной монтажной платы
• Не предназначен для частого оперативного включения/отключения - рассчитан на редкие коммутации

Примеры использования

• Защита трёхфазного двигателя мощностью до 2,2 кВт в шахтном оборудовании
• Отключение питания конвейерной ленты в производственном цеху
• Коммутирующее устройство в распределительном щите на горнодобывающей площадке
• Интеграция в системы управления с использованием вспомогательных контактов для сигнализации аварии

Практические советы

• При выборе аналога убедитесь, что номинальный ток 3,15 А точно соответствует вашей нагрузке - меньший ток вызовет ложные отключения, больший - потерю защиты
• Проверьте, что сечение кабеля не превышает 25 мм2 - более толстые провода не войдут в зажимы
• Для длительной работы в условиях низких температур (ниже -20 C) рекомендуется прогрев устройства перед первым включением
• При сборке щита оставьте свободное пространство вокруг выключателя - он не имеет вентиляции, перегрев может повлиять на срок службы
• Используйте вспомогательные контакты для подключения к системе SCADA или световой индикации - это повысит удобство обслуживания
