Выключатель автоматический ВА21-29В-321110-16А-12Iн-690AC-У3 | 103139 КЭАЗ

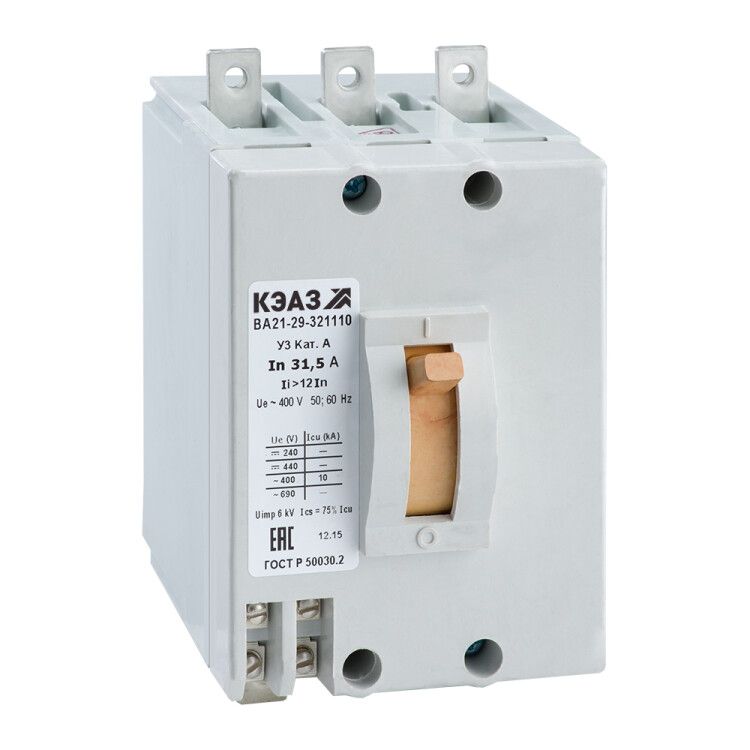

Автоматический выключатель ВА21-29В-321110-16А-12Iн-690AC-У3 от КЭАЗ - трёхполюсный прибор в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в условиях широкого диапазона температур, обеспечивает надёжное отключение при токах до 20 кА.

Назначение и область применения

Выключатель ВА21-29В-321110-16А-12Iн-690AC-У3 предназначен для коммутации и защиты электрических цепей переменного тока. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в силовых щитах, распределительных устройствах, на производствах с высокими требованиями к надёжности - например, на станках, конвейерах, насосных станциях и других объектах промышленной автоматизации.

Технические характеристики

• Номинальное напряжение: 690 В AC - работает в сетях с повышенным напряжением, включая промышленные системы 660–690 В
• Номинальный ток: 16 А - постоянный ток, который выдерживает устройство без срабатывания защиты
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до 20 тысяч ампер
• Тип расцепителя: электромагнитный - срабатывает мгновенно при скачке тока, без задержки
• Уставка срабатывания магнитного расцепителя: 12Iн - отключение происходит при токе 12 × 16 А = 192 А
• Диапазон рабочих температур: от –40 C до +60 C - устойчив к экстремальным условиям, включая холодные склады и жаркие цеха
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов более 12 мм, но не герметичен
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Максимальное сечение кабеля: 25 мм2 - можно подключить провода до этого размера через винтовые зажимы
• Крепление: винтовое, монтаж на монтажную плиту - устанавливается на DIN-рейку или специальную плату
• Тип подключения: винтовой - требует затяжки клемм гаечным ключом
• Конструкция: стационарное исполнение - не предназначен для выдвижения или съёмного монтажа
• Дугогасительная камера: 3 шт. - одна на каждый полюс, снижает риск возгорания при отключении больших токов
• Количество переключающих контактов: 2 - один контакт на каждую сторону каждого полюса (вход/выход)
• Вид привода: ручной - управление осуществляется рычагом вручную
• Климатическое исполнение: У3 - рассчитан на умеренный климат с возможностью работы в помещениях с повышенной влажностью

Совместимость и монтаж

Выключатель ВА21-29В-321110-16А-12Iн-690AC-У3 монтируется на монтажную плату с помощью винтов. Для установки требуется свободное место вокруг аппарата - минимум 10 мм с боков и сверху для теплоотвода. Подключение выполняется медными или алюминиевыми проводниками сечением до 25 мм2. Винты клемм необходимо затягивать моментом 1,8 Нм - недостаточно плотная затяжка вызывает нагрев, избыточная - повреждает пластиковые детали. Не используйте этот аппарат в качестве основного рубильника для частых включений - он не рассчитан на интенсивную коммутацию (не более 1000 циклов в год).

Безопасность и стандарты

Выключатель соответствует ГОСТ P 50030.2-2010, что гарантирует соответствие международному стандарту IEC 60947-2. Сертифицирован в реестре РЭП (код РЭ-2516/20). Конструкция исключает доступ к токоведущим частям при закрытом корпусе. Отключение при коротком замыкании происходит быстрее 10 мс, предотвращая повреждение оборудования. Не применяйте в средах с взрывоопасными газами, паром или агрессивными химическими веществами - степень защиты IP20 не обеспечивает герметичность.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для мощных промышленных систем
• Жёсткая уставка 12Iн - точное срабатывание при критических токах, без ложных срабатываний
• Широкий диапазон температур - надёжно работает даже в неотапливаемых помещениях зимой
• Литой корпус - прочный, устойчив к механическим воздействиям и вибрациям
• Простая конструкция - минимальное количество подвижных частей, что увеличивает срок службы

Ограничения применения

• Не предназначен для частых включений/отключений - ограниченный ресурс коммутационной износостойкости
• IP20 - нельзя использовать во влажных, запылённых или открытых площадках без дополнительной защиты
• Отсутствует тепловой расцепитель - не защищает от длительных перегрузок ниже 192 А; для таких задач нужен другой тип автомата
• Только стационарная установка - невозможно вынуть из корпуса для обслуживания
• Не имеет визуального индикации состояния контакта - положение рычага не всегда точно указывает на состояние (например, после срабатывания)

Примеры использования

• Защита двигателя 11 кВт в промышленном станке
• Отключение питания конвейерной ленты в пищевой промышленности
• Распределительный щит на производстве с напряжением 660 В
• Щитовая в холодильном цеху при температуре –30 C
• Подключение трансформатора 690 В в энергообъекте

Практические советы

• Выбирая ВА21-29В-321110-16А-12Iн-690AC-У3, проверьте, что ваша сеть действительно имеет напряжение до 690 В - применение выше допустимого уровня опасно
• Из-за отсутствия тепловой защиты не используйте его там, где есть вероятность длительных перегрузок (например, 20–30 А в течение минут); для этого нужны автоматы с b/c/d-характеристикой
• Затягивайте клеммы только гаечным ключом с ограничителем момента - руками не достаточно, а слишком сильное усилие сломает корпус
• При монтаже на монтажную плату соблюдайте рекомендованное расстояние до соседних приборов - перегрев может вызвать ложное срабатывание
• Если требуется защита от перегрузок ниже 192 А - выбирайте другую модель, например, с термомагнитным расцепителем
• Проверяйте наличие сертификата РЭ-2516/20 при приёме - это обязательное условие для эксплуатации в промышленных объектах РФ
