Выключатель автоматический ВА21-29В-241110-5А-12Iн-690AC-У3 | 103331 КЭАЗ

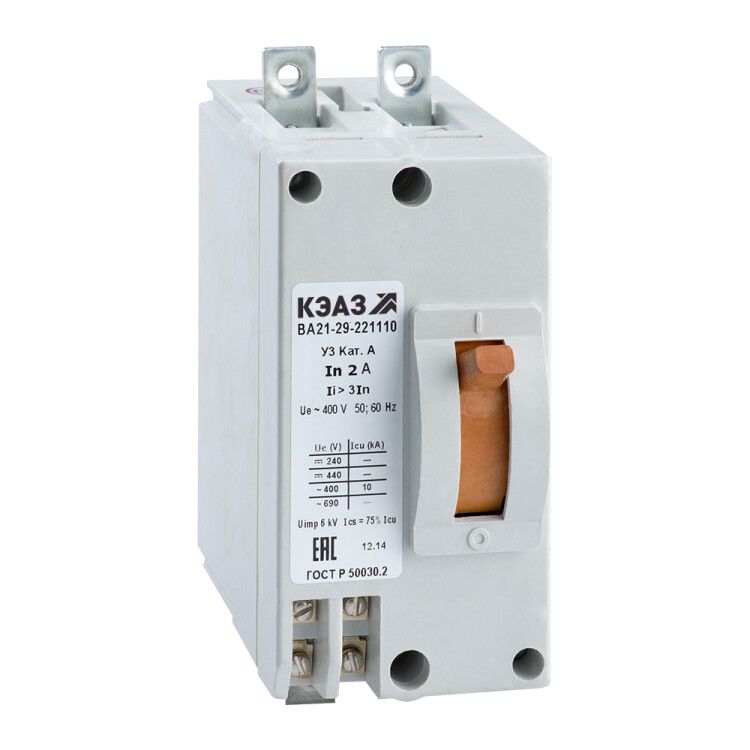

Автоматический выключатель ВА21-29В-241110-5А-12Iн-690AC-У3 от КЭАЗ - двухполюсный аппарат в литом корпусе для защиты цепей переменного тока от перегрузок и коротких замыканий. Номинальный ток 5 А, предельная отключающая способность 20 кА, работает при напряжении до 690 В. Подходит для установки на монтажную плату в промышленных системах управления.

Назначение и область применения

Автоматический выключатель ВА21-29В-241110-5А-12Iн-690AC-У3 предназначен для защиты электрических цепей переменного тока частотой 50/60 Гц от перегрузок и коротких замыканий. Также используется для ручного включения и отключения нагрузки. Применяется в силовых щитах, пультах управления, станках, конвейерах и других промышленных устройствах, где требуется надёжная защита при высоких токах короткого замыкания.

Технические характеристики

• Номинальное напряжение: 690 В AC
• Номинальный ток: 5 А
• Номинальная отключающая способность: 20 кА
• Количество полюсов: 2
• Род тока: переменный (AC)
• Частота: 50 / 60 Гц
• Тип расцепителя: электромагнитный с гидравлическим замедлением
• Уставка теплового расцепления: фиксированная - 5 А (не регулируется)
• Уставка магнитного расцепителя: 12Iн (60 А)
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: У3 (работает при температуре от -40 до +60 C)
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату
• Крепление: винтовое
• Тип элемента управления: рычажковый переключатель
• Вид привода: ручной
• Наличие дугогасительной камеры: да (две камеры - по одной на каждый полюс)
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Автоматический выключатель ВА21-29В-241110-5А-12Iн-690AC-У3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 25 мм2. Не предназначен для DIN-рейки. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP20. Перед установкой проверьте соответствие диаметра отверстий в плате и габаритов аппарата - он имеет стационарную конструкцию и не снимается после монтажа.

Безопасность и стандарты

Автоматический выключатель ВА21-29В-241110-5А-12Iн-690AC-У3 соответствует требованиям ГОСТ P 50030.2-2010, что гарантирует безопасность при работе в сетях до 690 В. Конструкция обеспечивает изоляцию токоведущих частей (IP20), предотвращает случайное прикосновение к контактам. Дугогасительные камеры обеспечивают безопасное гашение дуги при отключении больших токов. Сертифицирован в Реестре средств электротехнического оборудования (РЭ-2516/20).

Преимущества

• Высокая отключающая способность (20 кА) позволяет защищать цепи даже при серьёзных аварийных токах.
• Фиксированная уставка тепловой защиты (5 А) исключает некорректную настройку - идеально для однотипных применений.
• Гидравлическое замедление в магнитном расцепителе снижает вероятность ложных срабатываний при кратковременных бросках тока.
• Работает в широком диапазоне температур (-40…+60 C), подходит для холодных и жарких помещений.
• Литой корпус повышает механическую прочность и долговечность.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC).
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать в открытых или сырых помещениях без дополнительной оболочки.
• Не предусматривает возможность снятия с платы - при выходе из строя требует демонтажа всей платы.
• Нет возможности регулировки порога тепловой защиты - подходит только для нагрузок точно 5 А.
• Не совместим с DIN-рейками - требует специальной монтажной платы.

Примеры использования

• Защита двигателей малой мощности (до 3 кВт) на промышленных станках.
• Отключение цепей управления в системах автоматизации.
• Щиты питания насосов, компрессоров, вентиляторов в условиях повышенной вибрации.
• Интеграция в панели управления для оборудования, работающего в экстремальных температурах (например, на складах хранения или в холодильных камерах).

Практические советы

• Выбирая автоматический выключатель ВА21-29В-241110-5А-12Iн-690AC-У3, убедитесь, что ваша нагрузка не превышает 5 А - превышение вызовет постоянные отключения.
• При монтаже на плату используйте качественные шайбы и затягивайте винты усилием 0,8–1,0 Нм - недостаточная затяжка вызывает нагрев, избыточная - повреждает пластик.
• Проверяйте наличие свободного места вокруг аппарата - для теплоотвода рекомендовано минимум 10 мм с каждой стороны.
• Запрещено использовать этот аппарат в качестве основного рубильника - он не рассчитан на частые оперативные коммутации более 10 раз в день.
• При замене - всегда отключите питание и убедитесь, что конденсаторы в цепи разрядились.
