Выключатель автоматический ВА21-29В-341110-2,5А-12Iн-690AC-У3 | 100567 КЭАЗ

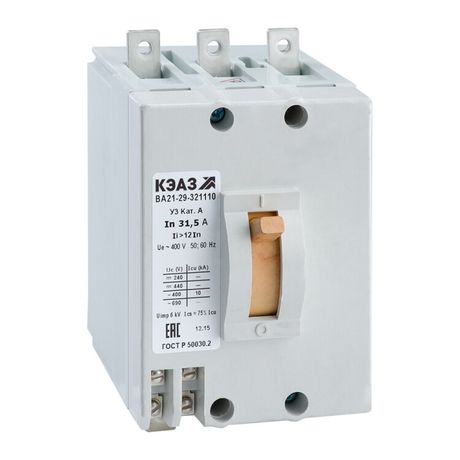

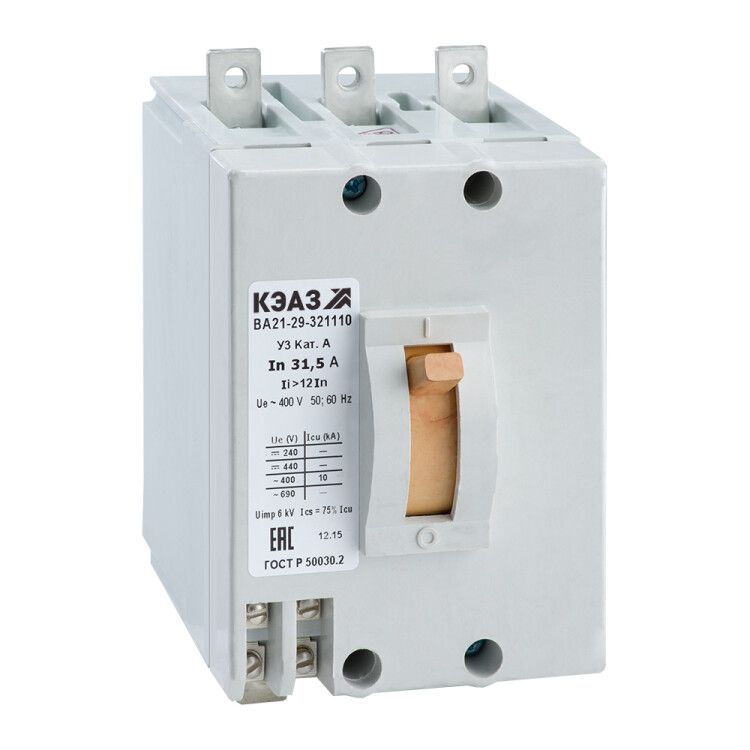

Автоматический выключатель ВА21-29В-341110-2,5А-12Iн-690AC-У3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и токе 2,5 А. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажной плате. Этот аппарат из серии ВА21 применяется в промышленных системах управления и силовых цепях.

Назначение и область применения

Автоматический выключатель ВА21-29В-341110-2,5А-690AC-У3 предназначен для:

• проведения тока в штатном режиме;
• автоматического отключения цепи при перегрузке или коротком замыкании;
• ручного включения и отключения нагрузки - например, при обслуживании оборудования.

Используется в промышленных электрощитах, пультах управления, станках, конвейерах и других системах, где требуется надёжная защита слаботочных и средних мощностей. Подходит для условий с широким диапазоном температур - от -40 C до +60 C.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC);
• Номинальный ток: 2,5 А; уставка защиты от перегрузки фиксирована - не регулируется;
• Количество полюсов: 3;
• Номинальная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до этого значения;
• Тип расцепителя: электромагнитный с гидравлическим замедлением - обеспечивает выдержку времени перед отключением при перегрузке, предотвращает ложные срабатывания;
• Уставка магнитного расцепления: 12Iн = 30 А - срабатывает при токе короткого замыкания выше 30 А;
• Частота: 50/60 Гц;
• Максимальное сечение кабеля: 25 мм2 - можно подключить провода до этого размера;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли;
• Климатическое исполнение: У3 - работает в условиях умеренного климата с возможностью эксплуатации в закрытых помещениях без кондиционирования;
• Диапазон рабочих температур: от -40 C до +60 C;
• Тип подключения: винтовые зажимы - требует затяжки отверткой;
• Способ монтажа: на монтажную плату - крепится винтами через отверстия в основании;
• Конструкция: стационарное исполнение - не предусматривает возможность съёмного монтажа;
• Количество переключающих контактов: 2 - один вход, один выход на каждый полюс;
• Дугогасительная камера: 3 - одна на каждый полюс, снижает риск повреждения контактов при отключении под нагрузкой;
• Привод: ручной - управление осуществляется рычагом;
• Нормативный документ: ГОСТ P 50030.2-2010 - соответствует требованиям к автоматическим выключателям в литом корпусе.

Совместимость и монтаж

Автоматический выключатель ВА21-29В-341110-2,5А-690AC-У3 монтируется исключительно на монтажную плату с помощью винтов. Для правильной установки:

• обеспечьте доступ к контактным зажимам - они расположены снизу и сбоку;
• не используйте кабель с сечением больше 25 мм2 - это может вызвать плохой контакт и нагрев;
• затягивайте винты усилием, достаточным для плотного прилегания, но без перегрузки - чтобы не повредить пластиковую оболочку;
• при сборке щита соблюдайте минимальные зазоры между устройствами - согласно ГОСТ, рекомендовано не менее 10–15 мм для теплоотвода.

Не совместим с DIN-рейкой - не имеет крепёжных защёлок. Для замены старого аппарата проверьте соответствие типоразмера и положения крепёжных отверстий.

Безопасность и стандарты

Автоматический выключатель ВА21-29В-341110-2,5А-690AC-У3 сертифицирован по ГОСТ P 50030.2-2010, что гарантирует соответствие требованиям безопасности для промышленного оборудования. Степень защиты IP20 позволяет использовать его только внутри закрытых щитов. Наличие дугогасительных камер в каждом полюсе снижает риск возгорания при аварийных отключениях. Применение в условиях ниже -40 C или выше +60 C запрещено - это может привести к отказу расцепителей.

Преимущества

• Фиксированная уставка защиты от перегрузки (2,5 А) - исключает случайную настройку, повышает надёжность в однотипных цепях;
• Гидравлическое замедление - снижает вероятность ложных срабатываний при кратковременных скачках тока;
• Высокая отключающая способность (20 кА) - подходит для участков с высокими токами КЗ, например, рядом с трансформаторами;
• Широкий температурный диапазон (-40…+60 C) - допускает применение в холодных цехах и жарких помещениях;
• Литой корпус - прочный, устойчив к механическим воздействиям и химически агрессивной среде.

Ограничения применения

• Не предназначен для работы в открытых или влажных местах - IP20 не обеспечивает защиту от влаги и пыли;
• Не используется с DIN-рейкой - требует специальной монтажной платы;
• Нет возможности регулировки порога срабатывания - нельзя адаптировать под другие токовые нагрузки;
• Не подходит для постоянных частых включений/отключений - не является коммутационным аппаратом для частого ручного управления;
• Не рекомендуется для цепей постоянного тока - только переменный ток AC.

Примеры использования

• Защита маломощных двигателей (до 1,5 кВт) на станках с ЧПУ;
• Отключение цепей управления в панелях автоматизации;
• Щиты питания насосов, вентиляторов, светильников в производственных помещениях;
• Цепи сигнализации и контроля в холодильных камерах и сушильных установках.

Практические советы

• При замене выбирайте аналогичный артикул - ВА21-29В-341110-2,5А-12Iн-690AC-У3 от КЭАЗ - отличается точными габаритами и креплением;
• Перед первым включением проверьте затяжку винтов - особенно после транспортировки;
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы расцепителей;
• При использовании в многоквартирных объектах или на предприятиях - регистрируйте его в реестре РЭ-2516/20, как указано в документации;
• Для профилактики - раз в год осмотрите контакты на окисление и следы дугового износа.
