Выключатель автоматический ВА21-29-340010-2А-6Iн-400AC-У3 | 100180 КЭАЗ

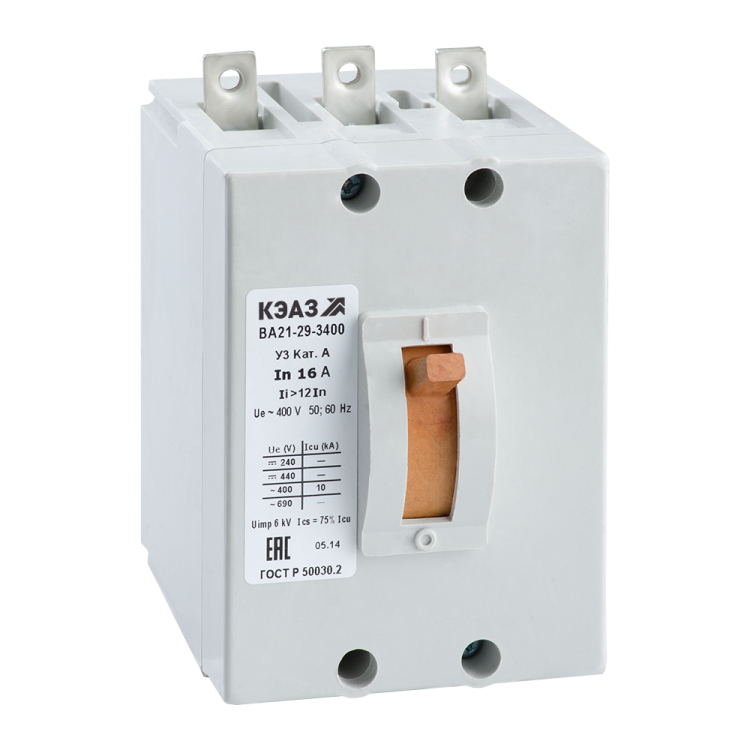

Автоматический выключатель ВА21-29-340010-2А-6Iн-400AC-У3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях переменного тока 400 В с номинальным током 2 А. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату в условиях широкого диапазона температур.

Назначение и область применения

Автоматический выключатель ВА21-29-340010-2А-6Iн-400AC-У3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения нагрузки. Применяется в силовых цепях постоянного и переменного тока частотой 50/60 Гц, где требуется точная и быстрая реакция на аварийные ситуации. Подходит для установки в щитах управления, пультах контроля, на монтажных платах оборудования промышленного назначения - например, станков, насосов, систем автоматизации.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 2 А
• Количество полюсов: 3
• Отключающая способность: 10 кА
• Тип расцепителя: электромагнитный с гидравлическим замедлением
• Уставка срабатывания магнитного расцепителя: 6Iн (12 А)
• Диапазон настройки защиты от перегрузки: 2 А (фиксированная уставка)
• Диапазон регулировки срабатывания КЗ: 12 А (не регулируется пользователем)
• Частота: 50/60 Гц
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: У3 (работает при температуре от -40 C до +60 C)
• Максимальное сечение кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Тип элемента управления: рычажковый переключатель
• Способ монтажа: на монтажную плату (панельный монтаж)
• Крепление: винтовое
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)
• Количество вспомогательных контактов: 0
• Вид привода: ручной
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Автоматический выключатель ВА21-29-340010-2А-6Iн-400AC-У3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Для подключения используются винтовые зажимы, совместимые с проводами сечением до 25 мм2. Монтаж возможен только в закрытых щитах или корпусах с уровнем защиты не ниже IP20. Отсутствие вспомогательных контактов требует внешнего решения для сигнализации состояния (например, через реле или контактные модули). Не предназначен для DIN-рейки - не имеет защёлок или креплений для этого стандарта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ P 50030.2-2010, что гарантирует соответствие международным стандартам IEC 60947-2. Сертифицирован в реестре РЭП (код РЭ-2516/20). Конструкция с дугогасительными камерами на каждом полюсе снижает риск возгорания при отключении больших токов. IP20 позволяет использовать устройство только внутри закрытых помещений, где исключён доступ к токоведущим частям и воздействие влаги.

Преимущества

• Фиксированная уставка защиты от перегрузки (2 А) исключает случайную настройку, повышая надёжность в стационарных системах
• Гидравлическое замедление в электромагнитном расцепителе предотвращает ложные срабатывания при кратковременных бросках тока
• Широкий диапазон рабочих температур (-40…+60 C) позволяет применять устройство в суровых климатических условиях
• Литой корпус обеспечивает механическую прочность и долговечность даже при вибрациях
• Отключающая способность 10 кА достаточна для большинства промышленных объектов с ограниченной мощностью сети

Ограничения применения

• Не подходит для установки на DIN-рейку - только монтаж на плату
• Отсутствие вспомогательных контактов не позволяет реализовать удалённую сигнализацию состояния без дополнительных компонентов
• IP20 запрещает использование во влажных, пыльных или открытых помещениях
• Номинальный ток 2 А делает его неприменимым для цепей выше 1 кВт при 400 В
• Уставка магнитного расцепителя фиксирована на 6Iн (12 А); нельзя изменить порог срабатывания при КЗ

Примеры использования

• Защита маломощных двигателей (до 1 кВт) в системах автоматического управления
• Отключение цепей питания контроллеров, сенсоров, преобразователей частоты в промышленных шкафах
• Щиты управления технологическим оборудованием в пищевой, химической и машиностроительной отраслях
• Цепи освещения и вентиляции в холодильных камерах и производственных залах с экстремальной температурой

Практические советы

• При монтаже на плату соблюдайте рекомендованное усилие затяжки винтов - переусердствовать нельзя, чтобы не повредить изоляцию зажимов
• Убедитесь, что сечение подводящих проводов не превышает 25 мм2; более толстые провода не войдут в зажим
• Установите выключатель в защищённом месте, так как IP20 не предохраняет от попадания пыли и влаги
• Если нужна сигнализация срабатывания - используйте внешнее реле или модуль с контактами, подключаемый параллельно
• Проверьте соответствие номинала 2 А нагрузке: при длительной работе на 1,8–2 А возможны тепловые потери, хотя устройство рассчитано на такие условия
