Выключатель автоматический ВА21-29В-341110-10А-12Iн-690AC-У3 | 102752 КЭАЗ

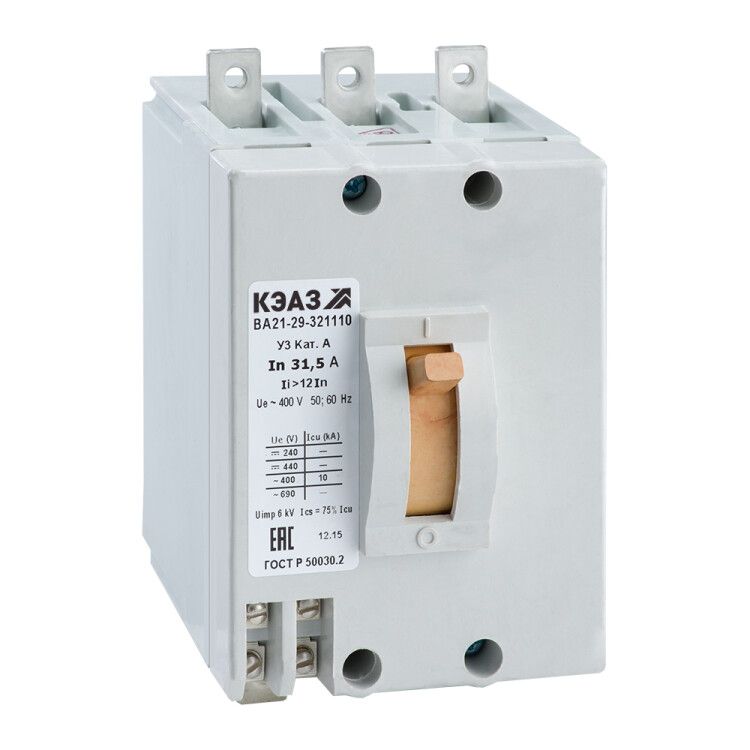

Автоматический выключатель ВА21-29В-341110-10А-12Iн-690AC-У3 от КЭАЗ - трёхполюсный прибор в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в условиях широкого диапазона температур, обеспечивает надёжное отключение при токах до 20 кА.

Назначение и область применения

Выключатель ВА21-29В-341110-10А-12Iн-690AC-У3 предназначен для коммутации и защиты электрических цепей переменного тока. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в силовых щитах, распределительных устройствах, на производствах с высокими требованиями к надёжности - например, на станках, конвейерах, насосных станциях и других объектах промышленной автоматизации.

Технические характеристики

• Номинальное напряжение: 690 В AC - работает в сетях с повышенным напряжением, включая промышленные системы 660–690 В.
• Номинальный ток: 10 А - рассчитан на постоянную работу при токе до 10 ампер.
• Номинальная отключающая способность: 20 кА - способен безопасно отключить цепь даже при сверхтоке до 20 тысяч ампер.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип расцепителя: электромагнитный с гидравлическим замедлением - обеспечивает точное срабатывание при коротком замыкании и плавное отключение при длительных перегрузках.
• Уставка магнитного расцепителя: 12Iн (120 А) - срабатывает при токе, превышающем номинальный в 12 раз.
• Диапазон настройки теплового расцепления: 10 А - не регулируется, уставка жёстко задана под номинальный ток.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытые шкафы.
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого размера.
• Диапазон рабочих температур: от –40 C до +60 C - работает в суровых климатических условиях, включая холодные склады и нагреваемые помещения.
• Климатическое исполнение: У3 - соответствует условиям умеренного климата с возможностью работы в неотапливаемых помещениях.
• Тип подключения: винтовой - надёжное механическое соединение с зажимами.
• Количество переключающих контактов: 2 - один входной, один выходной на каждый полюс.
• Наличие дугогасительной камеры: 3 - каждая фаза имеет собственную камеру для гашения дуги при отключении.
• Тип элемента управления: рычажковый - удобный для ручного включения/выключения.
• Способ монтажа: монтажная плата - крепится болтами к металлической или композитной поверхности.
• Крепление: винтовое - используется четыре винта для фиксации на панели.
• Вид привода: ручной - не предусматривает дистанционное управление.
• Нормативный документ: ГОСТ P 50030.2-2010 - соответствие российским стандартам на автоматические выключатели.

Совместимость и монтаж

Выключатель ВА21-29В-341110-10А-12Iн-690AC-У3 монтируется на монтажную плиту с помощью четырёх винтов. Размеры посадочных отверстий соответствуют стандартному креплению для устройств серии ВА21. Для правильной установки необходимо использовать панель толщиной не менее 1,5 мм из стали или алюминия. Подключение кабелей выполняется через винтовые зажимы - затяжка должна осуществляться моментом 0,8–1,0 Нм. Не допускается использование многожильных проводов без наконечников. Максимальное сечение кабеля - 25 мм2, минимальное - 1,5 мм2. Установка в открытую среду запрещена из-за степени защиты IP20.

Безопасность и стандарты

Выключатель ВА21-29В-341110-10А-12Iн-690AC-У3 сертифицирован по ГОСТ P 50030.2-2010, что гарантирует соответствие требованиям безопасности для промышленного оборудования. Конструкция включает три автономные дугогасительные камеры, предотвращающие возгорание при отключении больших токов. Отключение происходит без выброса горячих частиц благодаря внутренней системе гашения дуги. Устройство не содержит опасных материалов согласно RoHS. Код в реестре радиоэлектронной продукции: РЭ-2516/20.

Преимущества

• Высокая отключающая способность (20 кА) - обеспечивает защиту даже в местах с большой мощностью короткого замыкания.
• Жёсткая уставка магнитного расцепителя (12Iн) - исключает ложные срабатывания при пусковых токах двигателей.
• Гидравлическое замедление - снижает ударные нагрузки на контактную группу, продлевая срок службы.
• Широкий температурный диапазон - надёжно работает в холодных и жарких условиях без потери характеристик.
• Литой корпус - прочный, устойчив к механическим воздействиям и химическим агрессивным средам внутри шкафа.
• Совместимость с серией ВА21 - легко заменяется аналогичными моделями при ремонте.

Ограничения применения

• Не предназначен для частых оперативных включений - рекомендовано не более 10–15 включений в час.
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне шкафов или в сырых помещениях.
• Нет возможности регулировки порога тепловой защиты - уставка фиксирована на 10 А, нельзя адаптировать под другие нагрузки.
• Отсутствует дистанционное управление - только ручное включение/отключение.
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц.

Примеры использования

• Защита трёхфазного двигателя 7,5 кВт (при U=380 В, I≈15 А) - выключатель сработает при перегрузке выше 10 А и при КЗ выше 120 А.
• Щитовая автоматика на заводе с напряжением 660 В - применяется в качестве главного вводного автомата для группы потребителей.
• Контроль питания конвейерной ленты в пищевой промышленности - устойчив к колебаниям температуры в цехе.
• Распределительный щит в неотапливаемом складском помещении - работает при минус 30 C благодаря исполнению У3.

Практические советы

• При замене старого автомата проверьте, чтобы новый ВА21-29В-341110-10А-12Iн-690AC-У3 имел такие же размеры и шаг крепления - он полностью взаимозаменяем с другими моделями серии ВА21.
• Используйте наконечники на многожильных проводах - без них возможно ослабление контакта и перегрев.
• Проверяйте момент затяжки винтов - недостаточно плотное соединение вызывает нагрев, слишком сильное - повреждает резьбу.
• Не используйте этот выключатель для защиты цепей с высокими пусковыми токами (например, крупные компрессоры), если они превышают 120 А - требуется другая уставка.
• При эксплуатации в условиях высокой вибрации дополнительно закрепите кабели хомутиками - предотвратите случайное отсоединение.
