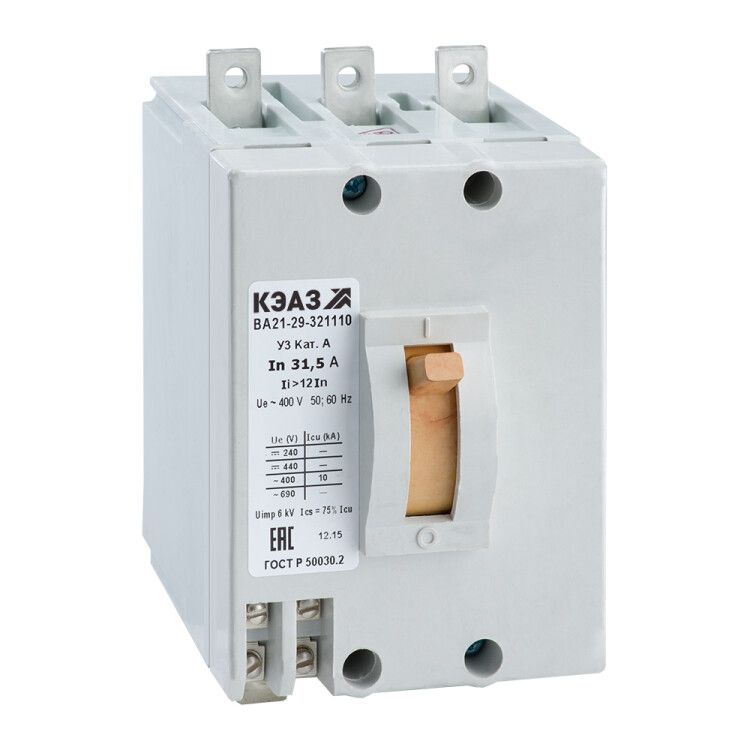

Выключатель автоматический ВА21-29В-321110-8А-12Iн-690AC-У3 | 101346 КЭАЗ

Автоматический выключатель ВА21-29В-321110-8А-12Iн-690AC-У3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и током 8 А. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажной плате. Артикул 101346 соответствует сериям ВА21 и ВА13.

Назначение и область применения

Автоматический выключатель ВА21-29В-321110-8А-12Iн-690AC-У3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения нагрузки. Применяется в силовых щитах, распределительных устройствах и на оборудовании, где требуется надёжная коммутация и защита при переменном токе частотой 50/60 Гц. Подходит для промышленных объектов: станков, насосов, конвейеров, систем вентиляции.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 8 А
• Количество полюсов: 3
• Номинальная отключающая способность: 20 кА
• Тип расцепителя: электромагнитный (только защита от короткого замыкания)
• Уставка срабатывания магнитного расцепителя: 12 × Iн = 96 А
• Диапазон настройки защиты от перегрузки: фиксированная уставка 8 А (не регулируется)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: У3 - работает при температурах от -40 до +60 C
• Максимальное сечение кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Тип элемента управления: рычажковый переключатель
• Способ монтажа: на монтажную плату, крепление винтовое
• Количество переключающих контактов: 2 (два состояния: «вкл» / «выкл»)
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)
• Частота: 50/60 Гц
• Соответствие стандарту: ГОСТ P 50030.2-2010

Совместимость и монтаж

Автоматический выключатель ВА21-29В-321110-8А-12Iн-690AC-У3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Для подключения используются винтовые зажимы - допускаются провода сечением до 25 мм2. Монтаж возможен только в закрытых щитах с уровнем защиты не ниже IP20. Не совместим с DIN-рейкой - требует специальной платформы или крепёжной пластины. Обязательно соблюдать посадочные габариты, указанные в чертежах КЭАЗ.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ P 50030.2-2010, что гарантирует соответствие международным нормам безопасности для автоматических выключателей. Наличие трёх дугогасительных камер обеспечивает безопасное гашение дуги при отключении больших токов. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2516/20). Не содержит опасных веществ согласно RoHS.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для мощных промышленных сетей
• Широкий диапазон рабочих температур (-40…+60 C) - надёжная работа в суровых условиях
• Фиксированный порог срабатывания (12Iн) - минимизирует риск ложных срабатываний
• Литой корпус - прочность, герметичность, долговечность
• Простая механическая конструкция - высокая отказоустойчивость

Ограничения применения

• Не предназначен для защиты от перегрузок - только от коротких замыканий (нет теплового расцепителя)
• IP20 - нельзя использовать во влажных, запылённых или открытых помещениях
• Отсутствует возможность регулировки тока срабатывания - уставка жёстко задана
• Не монтируется на DIN-рейку - требует специального крепления
• Подходит только для переменного тока - не используется в постоянном токе

Примеры использования

• Защита трёхфазного двигателя 3 кВт на заводе
• Отключение питания конвейерной линии при аварийном токе
• Коммутирование цепей управления в щите станка с ЧПУ
• Распределительный щит на холодильной установке в условиях северного климата

Практические советы

• При выборе убедитесь, что ваша система имеет достаточную отключающую способность (минимум 20 кА) - иначе выключатель не справится с аварией.
• Зажимы должны плотно затягивать провод - слабый контакт вызывает нагрев и выход из строя.
• Не используйте этот автомат там, где нужна защита от длительных перегрузок - выбирайте модель с тепловым расцепителем (например, ВА21 с другим индексом).
• Проверьте наличие свободного места вокруг аппарата - он не защищён от пыли и влаги, поэтому должен находиться внутри закрытого шкафа.
• При замене - сохраняйте оригинальное расположение клемм: вход сверху, выход снизу - так предусмотрено конструкцией.
