Выключатель автоматический 10А 12Iн ВА21-29-341810 У3 400В AC НР=24В AC/DC КЭАЗ 236491

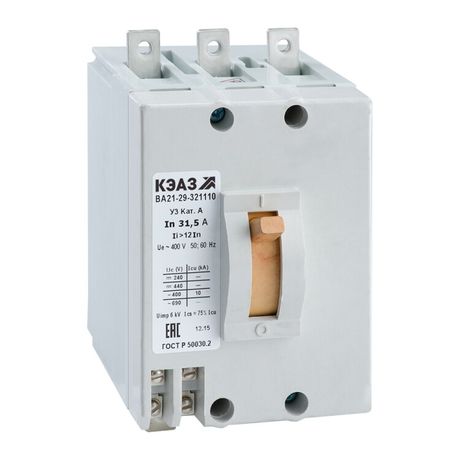

Автоматический выключатель ВА21-29-341810-10А-12Iн-400AC-НР24AC/DC-У3 от КЭАЗ - трёхполюсный аппарат в литом корпусе для защиты сетей переменного тока от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в промышленных устройствах, где требуется надёжное управление и удалённое отключение.

Назначение и область применения

Выключатель ВА21-29-341810-10А-12Iн-400AC-НР24AC/DC-У3 предназначен для коммутации и защиты электрических цепей переменного тока частотой 50/60 Гц. Он обеспечивает безопасное отключение при перегрузках и коротких замыканиях, а также позволяет выполнять ручные включения и отключения. Применяется в силовых щитах, пультах управления, станках, конвейерах и других системах, где нужна защита нагрузки до 10 А и возможность дистанционного отключения через внешний сигнал.

Технические характеристики

• Номинальное напряжение: 400 В AC - работает в сетях до 400 В переменного тока.
• Номинальный ток: 10 А - максимальный постоянный ток, который выдерживается без срабатывания.
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Защита от перегрузки: тепловой расцепитель с уставкой 10 А - срабатывает при длительном превышении тока выше номинала.
• Защита от короткого замыкания: магнитный расцепитель с уставкой 12Iн (120 А) - моментально отключает при скачке тока до 120 А.
• Тип расцепителя: электромагнитный с гидравлическим замедлением - сочетает быстрое действие при КЗ и задержку при кратковременных перегрузках.
• Дополнительный расцепитель: НР24AC/DC - позволяет отключить выключатель дистанционно при подаче напряжения 24 В постоянного или переменного тока.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов больше 12 мм; не защищён от воды и пыли.
• Максимальное сечение кабеля: 25 мм2 - можно подключать провода до этого размера.
• Диапазон температур: от -40 до +60 C - работает в суровых условиях, включая холодные склады и жаркие цеха.
• Климатическое исполнение: У3 - рассчитан на умеренный климат с возможностью работы в помещениях с повышенной влажностью.
• Подключение: винтовые зажимы - надёжное механическое соединение без необходимости сварки или пайки.
• Способ монтажа: на монтажную плиту - крепится болтами к металлической поверхности, не требует DIN-рейки.
• Привод: ручной рычажковый - управление осуществляется вручную через рычаг.
• Дугогасительная камера: 3 камеры - одна на каждый полюс, обеспечивают безопасное гашение дуги при отключении.
• Нормативный документ: ГОСТ P 50030.2-2010 - соответствует требованиям к автоматическим выключателям в литом корпусе.

Совместимость и монтаж

Выключатель ВА21-29-341810-10А-12Iн-400AC-НР24AC/DC-У3 не совместим с DIN-рейками - он предназначен исключительно для монтажа на плоскую поверхность с помощью четырёх крепёжных отверстий. Для правильной установки необходимо подготовить отверстия под болты M5. Подключение проводов выполняется через винтовые зажимы: затяжка должна быть достаточной для предотвращения нагрева, но без излома жил. Допускаются медные провода сечением до 25 мм2. Дополнительный расцепитель НР24AC/DC подключается параллельно к источникам 24 В AC/DC - важно соблюдать полярность при использовании постоянного тока.

Безопасность и стандарты

Автоматический выключатель ВА21-29-341810-10А-12Iн-400AC-НР24AC/DC-У3 сертифицирован по ГОСТ P 50030.2-2010 и внесён в Реестр средств электротехники (РЭ-2516/20). Соответствие стандарту гарантирует проверенную надёжность срабатывания при аварийных ситуациях. Степень защиты IP20 делает его пригодным только для внутренней установки в закрытых щитах - использование вне помещений или во влажных средах запрещено.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для промышленных объектов с высокими токами КЗ.
• Наличие независимого расцепителя - позволяет интегрировать устройство в системы автоматизации и дистанционного управления.
• Широкий диапазон рабочих температур (-40…+60 C) - надёжно работает в экстремальных условиях.
• Гидравлическое замедление в расцепителе - снижает вероятность ложных срабатываний при пусковых токах двигателей.
• Литой корпус - прочный, герметичный, не требует обслуживания.

Ограничения применения

• Не применяется в открытых помещениях, на улице или в местах с воздействием воды, брызг, пыли - степень защиты IP20 недостаточна.
• Не подходит для установки на DIN-рейку - требует специальной монтажной платы.
• Номинальный ток 10 А ограничен - не используется для мощных потребителей (например, крупных насосов или печей).
• Дополнительный расцепитель требует наличия источника питания 24 В - без него функция дистанционного отключения невозможна.
• Не имеет визуального индикатора положения - состояние (вкл/выкл) определяется по положению рычага, что усложняет диагностику в затемнённых щитах.

Примеры использования

• Щит управления станком с ЧПУ - защита трёх фаз двигателя, дистанционное отключение по команде PLC.
• Конвейерная система - отключение при аварии по сигналу с датчиков.
• Индустриальный осушитель воздуха - защита компрессора от перегрузки и КЗ.
• Система вентиляции в холодильном цехе - работа при низких температурах благодаря исполнению У3.

Практические советы

• При монтаже используйте шайбы и гайки с антикоррозийным покрытием - особенно важны в условиях повышенной влажности.
• Проверьте соответствие сечения кабеля - слишком толстый провод не войдёт в зажим, слишком тонкий - будет греться.
• Для дистанционного управления подключите НР24AC/DC к выходу контроллера - убедитесь, что напряжение стабильно и не превышает 24 В.
• Не допускайте попадания посторонних частиц в механизм - даже при IP20 загрязнение может повлиять на работу рычага.
• При замене аналога - убедитесь, что новый выключатель имеет ту же уставку 12Iн и тип расцепления - иначе защита изменится.
