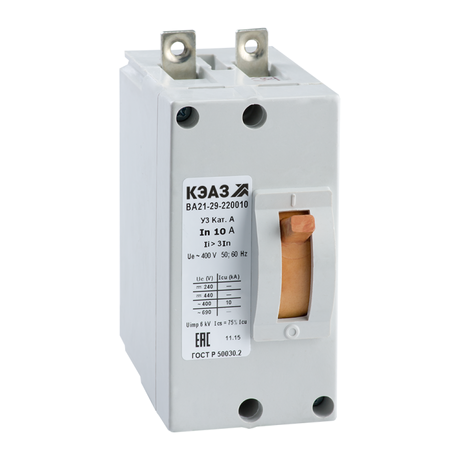

Выключатель автоматический ВА21-29-220010-50А-12Iн-400AC-У3 | 101703 КЭАЗ

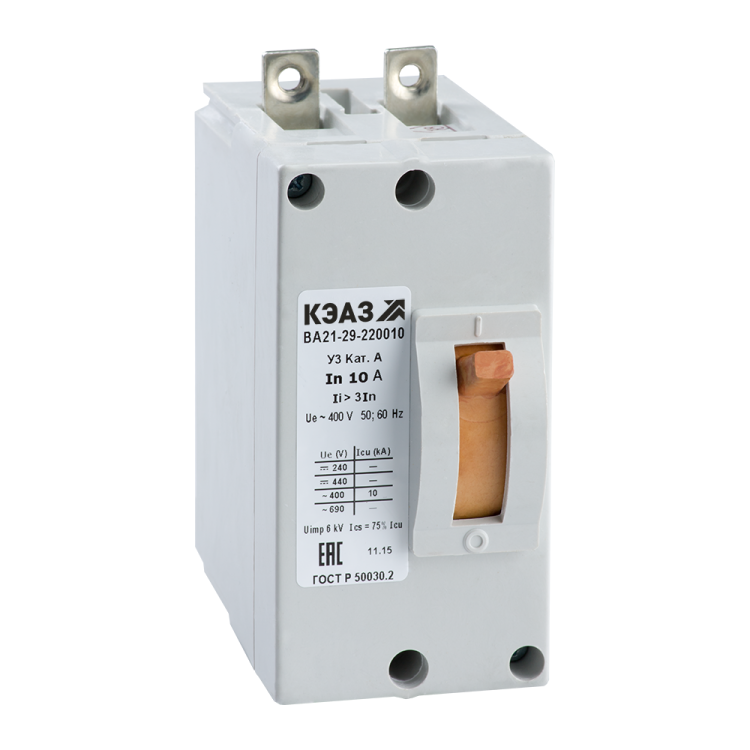

Автоматический выключатель ВА21-29-220010 от КЭАЗ - двухполюсный аппарат в литом корпусе на 50 А, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в условиях умеренного климата (У3) и применяется в промышленных системах с переменным током 400–380 В.

Назначение и область применения

Автоматический выключатель ВА21-29-220010 обеспечивает безопасное отключение цепей при аварийных ситуациях: перегрузке и коротком замыкании. Также он позволяет выполнять ручные включения и отключения - например, при обслуживании оборудования. Применяется в силовых щитах, пультах управления, на производстве: для защиты двигателей, конвейеров, нагревательных установок и другого оборудования с током до 50 А.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В AC / 380 В AC - работает в сетях с таким напряжением, частотой 50/60 Гц.
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Тип расцепителя: электромагнитный - срабатывает мгновенно при высоких токах, без задержки.
• Уставка магнитного расцепления: 12Iн - сработает при токе 600 А (12 × 50 А), что соответствует защите от короткого замыкания.
• Защита от перегрузки: фиксированная уставка 50 А - не регулируется, срабатывает при длительном превышении номинала.
• Количество полюсов: 2 - защищает две фазы одновременно.
• Степень защиты: IP20 - предохраняет от прикосновения к токоведущим частям, но не защищена от пыли и воды.
• Климатическое исполнение: У3 - рассчитан на работу при температурах от –40 C до +60 C, в помещениях с умеренной влажностью.
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные жилы до этого размера.
• Подключение: винтовое - зажимы для проводов затягиваются гайками.
• Способ монтажа: на монтажную плиту - крепится болтами через отверстия в основании.
• Дугогасительная камера: есть - обеспечивает безопасное гашение дуги при отключении нагрузки.
• Привод: ручной - управление осуществляется рычагом.
• Нормативный документ: ГОСТ P 50030.2-2010 - соответствие требованиям к автоматическим выключателям.

Совместимость и монтаж

Автоматический выключатель ВА21-29-220010 совместим с шинами и контактными группами других устройств серии ВА21 и ВА13 от КЭАЗ. Монтаж выполняется на металлическую монтажную плиту с помощью винтов - требуется свободное пространство вокруг аппарата для теплоотвода. Не допускается установка вблизи источников тепла выше +60 C. Для надежного контакта используйте провода с зачищенными концами и равномерно затягивайте винты - избыточное усилие повредит пластиковые зажимы.

Безопасность и стандарты

Изделие соответствует ГОСТ P 50030.2-2010 и имеет регистрационный номер в реестре радиоэлектронной продукции РЭ-2516/20. Конструкция исключает доступ к токоведущим частям при закрытом корпусе (IP20). Наличие дугогасительной камеры снижает риск возгорания при отключении больших токов. Не используется в взрывоопасных средах - не имеет соответствующего взрывозащитного исполнения.

Преимущества

• Высокая отключающая способность (10 кА) - надежно защищает даже при серьезных КЗ.
• Фиксированный порог срабатывания - не требует настройки, минимизирует ошибки монтажника.
• Широкий диапазон рабочих температур - подходит для холодных складов и жарких цехов.
• Литой корпус - прочный, долговечный, устойчив к механическим воздействиям.
• Простое винтовое подключение - удобно для быстрого монтажа и ремонта.

Ограничения применения

• Не подходит для цепей постоянного тока - только для переменного (AC).
• IP20 - нельзя использовать во влажных, запыленных или открытых местах без дополнительной защиты.
• Отсутствуют вспомогательные контакты - невозможно удалённо контролировать положение автомата.
• Нельзя регулировать ток срабатывания - уставка фиксирована на 50 А и 600 А.
• Только стационарное исполнение - не предназначен для встраивания в модульные DIN-рейки.

Примеры использования

• Защита трехфазного двигателя 37 кВт в системе питания 380 В - один автомат на две фазы, третья фаза защищается другим аналогичным выключателем.
• Щит управления конвейерной лентой в пищевом производстве - где важна надежность и отказоустойчивость.
• Распределительный щит на объекте с низкими требованиями к коммуникациям - когда нужна базовая защита без сложной автоматизации.

Практические советы

• Выбирая автомат ВА21-29-220010, проверьте, чтобы номинальный ток нагрузки не превышал 50 А - иначе возможны ложные срабатывания.
• При монтаже на плиту соблюдайте минимальные зазоры: 50 мм сверху и с боков - для охлаждения и доступа к рычагу.
• Не используйте этот выключатель вместо УЗО - он не защищает от утечек тока на землю.
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно в условиях вибраций.
• Если нужна возможность дистанционного контроля - выбирайте модель с вспомогательными контактами (например, ВА21-29-220010 с префиксом “+А”).
