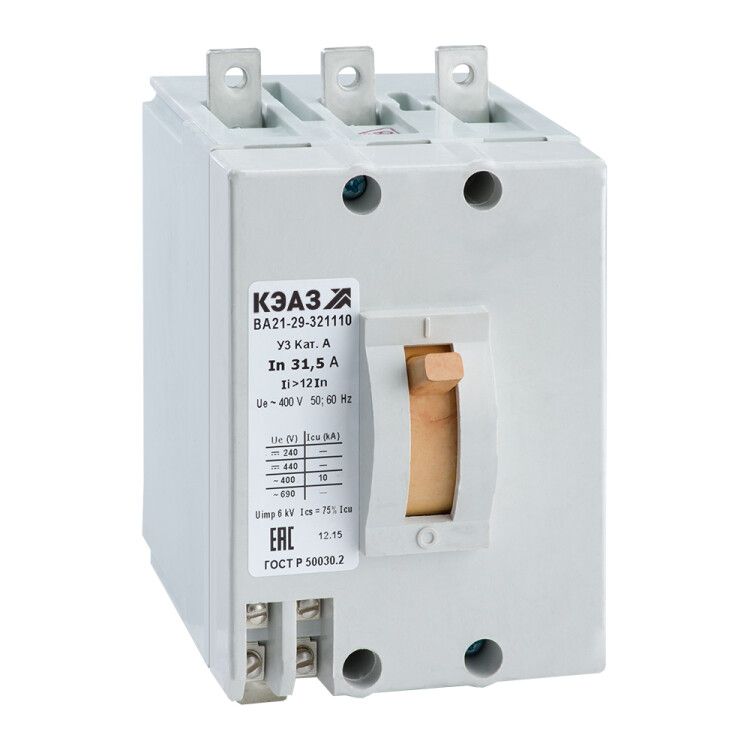

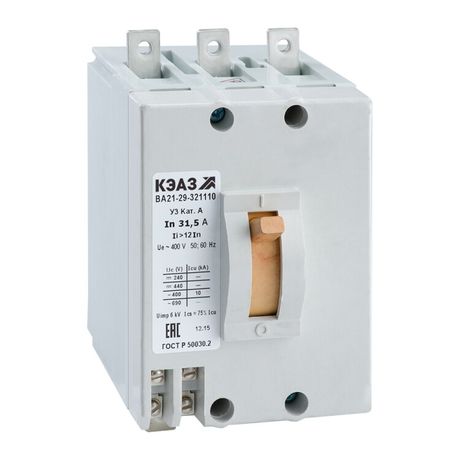

Выключатель автоматический 40А 12Iн ВА21-29-321810 У3 400В AC НР=220В AC/DC КЭАЗ 103291

Автоматический выключатель ВА21-29-321810-40А-12Iн-400AC-НР220AC/DC-У3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях переменного тока 400 В, 50/60 Гц с номинальным током 40 А. Обеспечивает защиту от перегрузок и коротких замыканий, а также позволяет выполнять ручное включение и отключение. Применяется в промышленных установках, распределительных щитах и на оборудовании с высокими требованиями к надёжности.

Назначение и область применения

Выключатель ВА21-29-321810-40А-12Iн-400AC-НР220AC/DC-У3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для частых ручных включений и отключений. Подходит для использования в промышленных системах: станках, конвейерах, насосных группах, воздушных компрессорах и других нагрузках с высокой пусковой токовой нагрузкой. Установка возможна в силовые шкафы и распределительные устройства.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 40 А
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 10 кА
• Род тока: переменный (AC), 50/60 Гц
• Тип расцепителя: электромагнитный
• Уставка срабатывания магнитного расцепителя: 12Iн (480 А)
• Диапазон настройки защиты от перегрузки: фиксированная - 40 А (без регулировки)
• Дополнительный расцепитель: НР220AC/DC - независимый, работает от постоянного или переменного напряжения 220 В
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: У3 - для умеренного климата, температура от -40 до +60 C
• Подключение: винтовые зажимы
• Крепление: винтовое на монтажную плату
• Конструкция: стационарное исполнение, не предусматривает съёмные модули
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)
• Привод: ручной рычажковый
• Количество контактов: 1 пара на полюс (3 пары всего)

Совместимость и монтаж

Выключатель ВА21-29-321810-40А-12Iн-400AC-НР220AC/DC-У3 монтируется исключительно на монтажную плиту с помощью винтового крепления. Для подключения используются медные провода сечением до 25 мм2. Винтовые зажимы требуют предварительной зачистки жил и плотного затягивания моментом, соответствующим рекомендациям завода-изготовителя. Дополнительный расцепитель НР220AC/DC подключается отдельными проводами к внешнему источнику питания 220 В AC/DC - он не питается от основной цепи. Монтаж допускается только в закрытых помещениях из-за степени защиты IP20.

Безопасность и стандарты

Выключатель ВА21-29-321810-40А-12Iн-400AC-НР220AC/DC-У3 соответствует ГОСТ P 50030.2-2010, который определяет требования к автоматическим выключателям в литом корпусе. Соответствие стандарту гарантирует безопасность при работе с токами до 10 кА и соблюдение требований к тепловому и электродинамическому воздействию. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2516/20).

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает надёжную защиту даже при серьёзных аварийных ситуациях.
• Фиксированный порог срабатывания магнитного расцепителя (12Iн = 480 А) идеально подходит для защиты оборудования с высокими пусковыми токами - например, двигателей.
• Независимый расцепитель НР220AC/DC позволяет удалённо отключить устройство по сигналу от системы управления (например, от PLC или аварийной кнопки).
• Широкий диапазон рабочих температур (-40…+60 C) делает его пригодным для использования в неотапливаемых помещениях и на открытых площадках внутри зданий.
• Литой корпус повышает механическую прочность и снижает риск повреждения внутренних компонентов.

Ограничения применения

• Не предназначен для установки в условиях повышенной запылённости или влажности - степень защиты IP20 не обеспечивает защиту от пыли и брызг.
• Нельзя использовать в цепях постоянного тока - только для переменного тока 400 В.
• Запрещено применять в качестве коммутационного аппарата для частых включений свыше 1000 раз в год - срок службы контактов ограничен.
• Не имеет возможности регулировки тока перегрузки - уставка фиксирована на 40 А, что не позволяет адаптировать защиту под другие нагрузки.
• Требуется обязательное использование монтажной платы; нельзя установить на DIN-рейку.

Примеры использования

• Защита трёхфазного двигателя мощностью до 18–22 кВт в системе конвейера.
• Отключение группы нагревательных элементов в термической печи при возникновении КЗ.
• Интеграция в систему управления технологического процесса через внешний расцепитель НР220AC/DC - отключение по команде от SCADA-системы.
• Распределительный щит на производстве с высокой вероятностью импульсных перегрузок (например, сварочные аппараты).

Практические советы

• При подключении используйте только медные провода с гильзовыми наконечниками - это повысит контактную надёжность и продлит срок службы.
• Проверьте соответствие сечения кабеля (не более 25 мм2) перед монтажом - превышение может вызвать перегрев и выход из строя.
• Для работы с расцепителем НР220AC/DC убедитесь, что источник питания стабилен и соответствует заявленным параметрам (220 В +-10%).
• При использовании в холодных условиях (ниже -20 C) проверьте работоспособность механизма после длительного простоя - возможно потребуется легкий прогрев перед первым включением.
• Не применяйте этот выключатель вместо УЗО - он не защищает от утечек тока на землю.
