Выключатель автоматический 10А 6Iн ВА21-29-341810 У3 400В AC НР=220В AC/DC КЭАЗ 102956

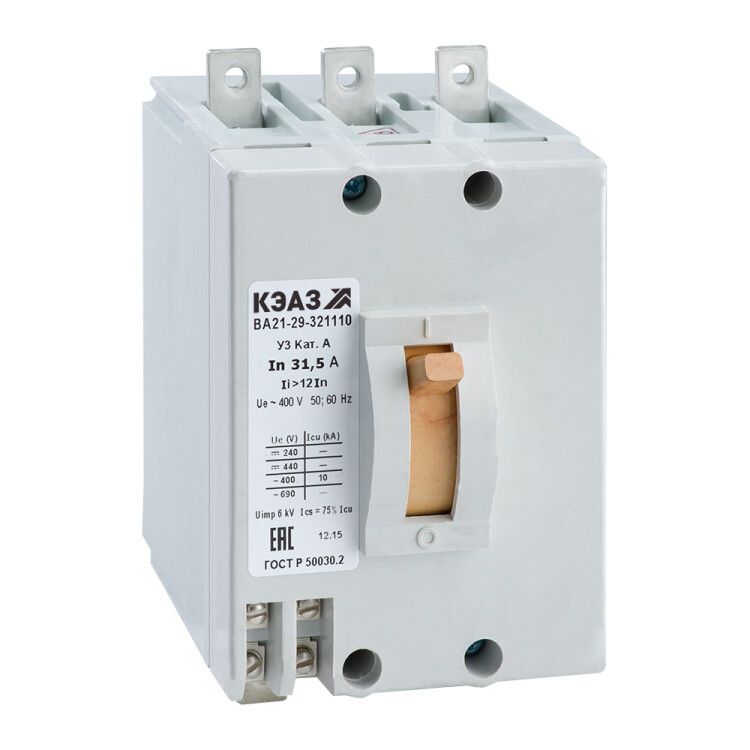

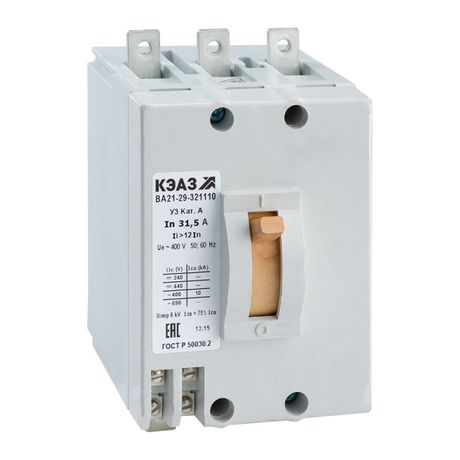

Автоматический выключатель ВА21-29-341810-10А-6Iн-400AC-НР220AC/DC-У3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях переменного тока 400 В и номинальным током 10 А. Устройство обеспечивает защиту от перегрузок и коротких замыканий, а наличие независимого расцепителя НР220AC/DC позволяет удалённо отключать цепь. Подходит для стационарной установки на монтажную плату в условиях умеренного климата.

Назначение и область применения

Выключатель ВА21-29-341810-10А-6Iн-400AC-НР220AC/DC-У3 предназначен для коммутации и защиты электрических цепей переменного тока частотой 50/60 Гц. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях, а также позволяет выполнять ручное включение и отключение нагрузки. Применяется в распределительных щитах, пультах управления, на производственных линиях, в системах автоматизации и других объектах, где требуется надёжная защита силовых цепей.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Номинальный ток: 10 А
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА
• Тип расцепителя: электромагнитный с гидравлическим замедлением
• Уставка магнитного расцепления: 6Iн (60 А)
• Диапазон настройки теплового расцепления: фиксированная - 10 А
• Напряжение независимого расцепителя: 220 В AC/DC
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: У3 (работа при температурах от -40 до +60 C)
• Максимальное сечение подключаемого кабеля: 25 мм2
• Частота: 50/60 Гц
• Количество контактов дополнительного расцепителя: 1
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату
• Крепление: винтовое
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)
• Тип элемента управления: рычажковый
• Вид привода: ручной
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель ВА21-29-341810-10А-6Iн-400AC-НР220AC/DC-У3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Для подключения используются винтовые зажимы, совместимые с медными проводниками сечением до 25 мм2. Независимый расцепитель НР220AC/DC требует внешнего источника питания 220 В постоянного или переменного тока - он не питается от защищаемой цепи. Монтаж возможен только в закрытых помещениях из-за степени защиты IP20. Установка на DIN-рейку невозможна - устройство имеет стационарное исполнение.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ P 50030.2-2010, который определяет безопасность и эксплуатационные параметры автоматических выключателей в литом корпусе. Сертифицирован в реестре РЭП (код РЭ-2516/20). Конструкция обеспечивает механическую целостность и предотвращает случайное прикосновение к токоведущим частям. Дугогасительные камеры в каждом полюсе снижают риск возгорания при отключении больших токов.

Преимущества

• Фиксированный порог тепловой защиты (10 А) - не требует настройки, что упрощает обслуживание.
• Высокая отключающая способность (10 кА) - обеспечивает надёжное отключение даже при серьёзных аварийных токах.
• Независимый расцепитель НР220AC/DC - позволяет реализовать дистанционное управление или интеграцию в системы автоматики.
• Широкий диапазон рабочих температур (-40…+60 C) - подходит для холодных и жарких помещений.
• Литой корпус - повышенная прочность, герметичность и долговечность по сравнению с модульными аналогами.

Ограничения применения

• Не применяется в открытых или влажных средах - степень защиты IP20 не защищает от пыли и брызг воды.
• Нельзя устанавливать на DIN-рейку - конструкция предусматривает только монтаж на плату.
• Тепловая защитка не регулируется - нельзя адаптировать порог срабатывания под другие значения тока.
• Независимый расцепитель требует отдельного источника питания 220 В - не работает без него.
• Подходит только для переменного тока - не используется в цепях постоянного тока (кроме цепи управления расцепителем).

Примеры использования

• Защита двигателей мощностью до 5–7 кВт в промышленных станках.
• Отключение конвейерных линий при аварии через сигнал от системы безопасности.
• Щиты управления технологическими процессами в пищевой и химической промышленности.
• Централизованное отключение оборудования в административных зданиях по команде с пульта.

Практические советы

• При монтаже проверьте соответствие сечения кабеля - превышение 25 мм2 может вызвать нагрев и выход из строя зажимов.
• Используйте только качественные провода с медными жилами - алюминиевые не рекомендуются.
• Обеспечьте доступ к рычагу управления - он должен быть легко видим и доступен для ручного отключения.
• Проверьте полярность и напряжение на выводах независимого расцепителя перед первым запуском - неверное подключение может вывести его из строя.
• Для систем автоматики используйте источник питания 220 В AC/DC с высокой стабильностью - скачки напряжения могут вызывать ложные срабатывания.
• Не устанавливайте рядом с источниками сильного тепла - хотя диапазон широкий, длительное воздействие выше +50 C сокращает срок службы.
