Выключатель автоматический ВА21-29В-321116-16А-12Iн-690AC-У3 | 101603 КЭАЗ

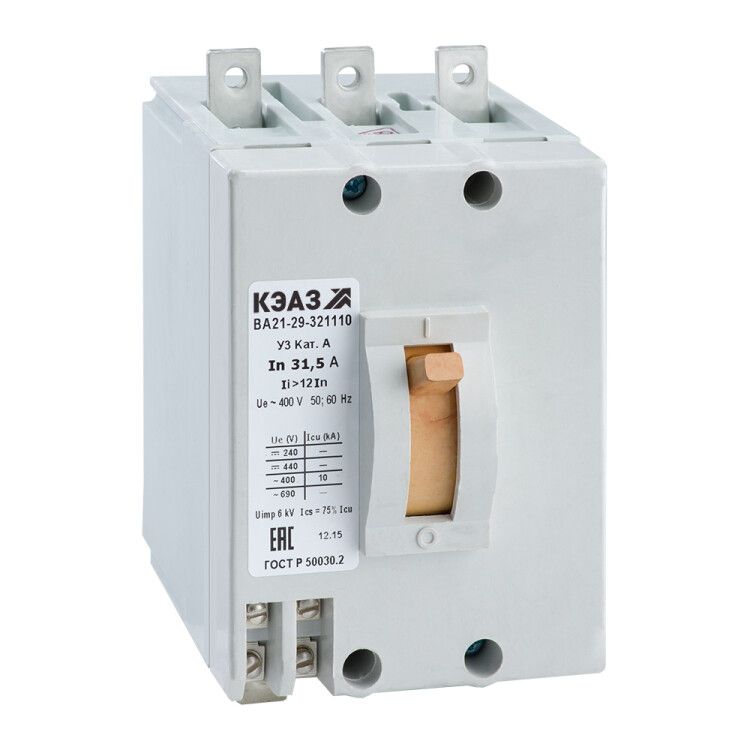

Автоматический выключатель ВА21-29В-321116-16А-12Iн-690AC-У3 от КЭАЗ - трёхполюсный прибор в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в промышленных системах с переменным током до 690 В.

Назначение и область применения

Выключатель ВА21-29В-321116-16А-12Iн-690AC-У3 предназначен для безопасного включения и отключения электрических цепей в штатном режиме, а также для аварийного отключения при перегрузках и коротких замыканиях. Устройство используется в силовых цепях промышленного оборудования: станках, конвейерах, пультах управления, распределительных щитах. Применяется там, где требуется надёжная защита с высокой отключающей способностью и устойчивость к широкому диапазону температур.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 16 А - постоянная нагрузка, при которой устройство работает без перегрева
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 20 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать
• Тип расцепителя: электромагнитный - срабатывает мгновенно при скачке тока
• Уставка срабатывания магнитного расцепителя: 12Iн - то есть при токе 192 А (16 × 12) происходит быстрое отключение
• Диапазон настройки защиты от перегрузки: 16 А - фиксированная, не регулируемая
• Частота: 50/60 Гц - совместим с сетями России и большинства стран
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли
• Диапазон рабочих температур: от –40 C до +60 C - позволяет использовать в холодных и жарких условиях
• Максимальное сечение кабеля: 25 мм2 - для подключения медных проводов
• Тип подключения: винтовые зажимы - надёжное механическое соединение
• Количество переключающих контактов: 2 - один контакт для включения, второй - для сигнализации или блокировки
• Дугогасительная камера: 3 - одна на каждый полюс, обеспечивает гашение дуги при отключении
• Климатическое исполнение: У3 - для работы в умеренном климате с повышенной влажностью
• Способ монтажа: на монтажную плиту - крепится болтами через отверстия в основании
• Крепление: винтовое - требует предварительного сверления отверстий
• Вид привода: ручной - управление осуществляется рычагом
• Комплектность: устройство блокировки в положении “0” - предотвращает случайное включение при обслуживании

Совместимость и монтаж

Выключатель ВА21-29В-321116-16А-12Iн-690AC-У3 рассчитан на монтаж на специализированные монтажные платы или DIN-рейки с соответствующими крепёжными отверстиями. Для установки необходимо соблюдать шаг отверстий и использовать болты M5. Подключение кабелей выполняется через винтовые зажимы - сечением до 25 мм2. Перед монтажом проверьте соответствие сечения кабеля и плотность затяжки винтов - недостаточно затянутые контакты вызывают нагрев, избыточная затяжка повредит резьбу. Устройство не имеет модульного формата - не совместимо с типовыми DIN-коробками без адаптеров.

Безопасность и стандарты

Выключатель ВА21-29В-321116-16А-690AC-У3 соответствует требованиям ГОСТ P 50030.2-2010, что гарантирует соответствие международным стандартам IEC 60947-2. Наличие дугогасительной камеры на каждом полюсе снижает риск возгорания при отключении больших токов. Блокировка в положении “0” обеспечивает безопасность при техническом обслуживании. Устройство не предназначено для частых оперативных включений - рекомендовано не более 10–15 включений в час.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для мощных промышленных объектов
• Фиксированная уставка 12Iн - исключает ошибки настройки, повышает надёжность
• Широкий температурный диапазон - работает в суровых условиях, включая зимние условия на открытых площадках
• Наличие блокировки в положении “0” - обязательное условие безопасности при ремонте
• Литой корпус - прочный, устойчив к механическим воздействиям и химическим средам

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока AC
• Степень защиты IP20 - нельзя устанавливать во влажных помещениях, на улице или в местах с пылевой нагрузкой
• Нельзя использовать в качестве коммутационного аппарата для частых включений - ограниченная механическая износостойкость
• Отсутствует возможность регулировки порога тепловой защиты - уставка фиксирована на 16 А
• Не поддерживает дистанционное управление - только ручное включение/выключение

Примеры использования

• Защита трёхфазного двигателя 11 кВт на конвейере
• Отключение питания станка ЧПУ перед техобслуживанием
• Распределительный щит на производстве с напряжением 400–690 В
• Щитовая в холодильном цеху при температуре ниже 0 C

Практические советы

• Выбирая ВА21-29В-321116-16А-12Iн-690AC-У3, убедитесь, что ваша сеть имеет достаточную отключающую способность - 20 кА - чтобы аппарат мог справиться с возможным КЗ
• Используйте кабель с сечением 10–25 мм2 - меньшее сечение увеличит сопротивление, большее - не войдёт в зажим
• Проверяйте момент затяжки винтов - используйте отвертку с ограничителем момента, чтобы не повредить пластиковые детали
• При использовании в холоде (ниже –20 C) допускается снижение отключающей способности - учитывайте это при проектировании
• Для удобства обслуживания сочетайте этот выключатель с сигнальными лампами или вспомогательными контактами - они уже предусмотрены в комплекте
