Выключатель автоматический ВА57-35-360010-100А-690AC-УХЛ3| 319675 | КЭАЗ

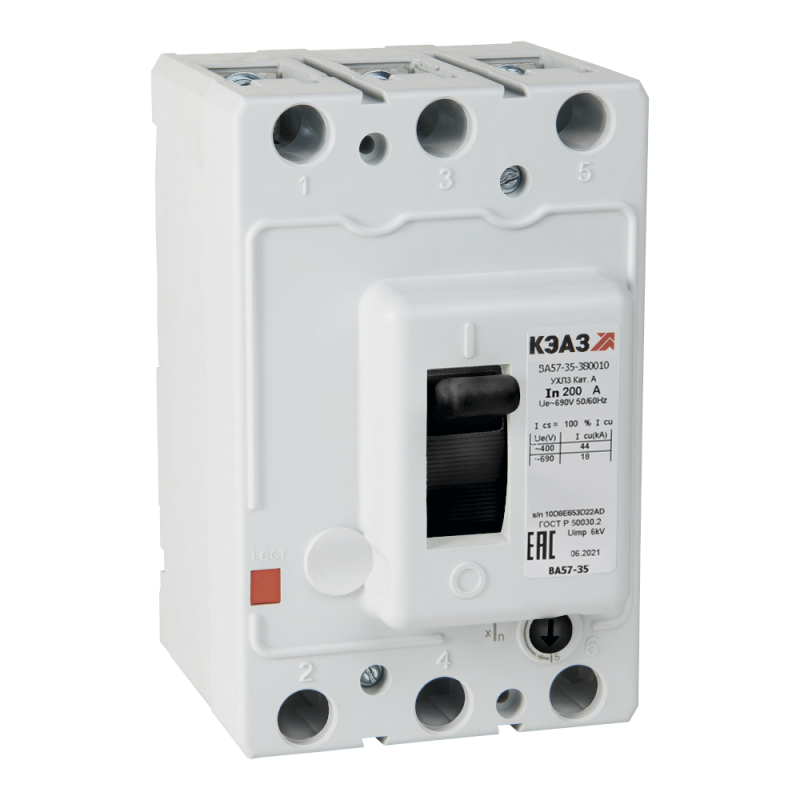

Автоматический выключатель ВА57-35-360010 100А 690AC УХЛ3 от КЭАЗ — трёхполюсный аппарат в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий, предназначен для установки на монтажную плату в промышленном оборудовании.

Назначение и область применения

Выключатель ВА57-35-360010 100А 690AC УХЛ3 используется для защиты электрических сетей переменного тока до 690 В и постоянного тока до 440 В. Он обеспечивает надёжное отключение при перегрузках, коротких замыканиях и значительном падении напряжения. Также подходит для редких ручных включений и отключений нагрузки. Применяется в распределительных щитах, на станках, конвейерах, системах вентиляции и других промышленных объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (50/60 Гц), 440 В постоянного тока
• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальная отключающая способность: 44 кА — способен безопасно отключить максимальный ток короткого замыкания
• Диапазон настройки защиты от перегрузки: фиксировано 100 А — не регулируется
• Диапазон срабатывания расцепителя короткого замыкания: 500–1000 А — мгновенное отключение при скачке тока
• Тип привода: ручной, рычажковый управление — удобно визуально определить положение
• Конструкция: стационарная — не предусматривает съёмные модули
• Способ монтажа: на монтажную плату — крепится болтами через отверстия в основании
• Подключение: винтовые зажимы — требует качественного затягивания проводов
• Степень защиты IP20 — защищён от прикосновения к токоведущим частям, но не герметичен
• Вспомогательные контакты: отсутствуют — нельзя подключить сигнализацию или удалённое управление

Совместимость и монтаж

Выключатель ВА57-35-360010 100А 690AC УХЛ3 устанавливается исключительно на монтажную плату. Для правильного монтажа необходимо использовать отверстия в нижней части корпуса и закреплять его болтами M6. Подключение силовых проводов выполняется через винтовые зажимы — рекомендуется применять наконечники типа НШВИ для многожильных проводов. Максимальный сечение провода — до 50 мм². Учитывайте, что устройство не имеет DIN-рейки, поэтому не совместимо с типовыми шкафами, где используются стандартные модульные автоматы.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для работы в условиях повышенной влажности и температурного диапазона УХЛ3 — допускается эксплуатация при температуре от −40°C до +40°C. Конструкция из литого корпуса предотвращает доступ к токоведущим частям при нормальном состоянии, однако при работе с аппаратом требуется соблюдать правила безопасности: отключать питание перед обслуживанием, не открывать корпус во время включения.

Преимущества

• Высокая коммутационная способность — 44 кА позволяет работать даже в мощных промышленных сетях
• Устойчивость к перегрузкам — фиксированный порог 100 А гарантирует точную защиту без случайных срабатываний
• Надёжная механическая конструкция — литой корпус повышает долговечность и устойчивость к вибрациям
• Чёткий визуальный индикатор состояния — рычаг показывает “вкл”/“выкл”, легко диагностируется
• Произведён в России — серия ВА57 от КЭАЗ известна стабильным качеством сборки и комплектующих

Ограничения применения

• Не подходит для частых включений — рассчитан на редкие операции, не для системы автопуска
• Отсутствие вспомогательных контактов — невозможно подключить сигналы состояния или дистанционное управление
• IP20 — не применяется в сырых, пыльных или открытых помещениях без дополнительной защиты
• Фиксированный ток срабатывания — нельзя настроить на меньший или больший порог, только 100 А
• Требуется монтажная плита — не устанавливается на DIN-рейку, что усложняет замену в существующих щитах

Примеры использования

• Защита главного входа на промышленном станке с двигателем 75 кВт
• Распределительный щит насосной станции с напряжением 690 В
• Цепь питания конвейерной линии в пищевой промышленности
• Щитовая автоматизации в холодильном комплексе с DC-нагрузками до 440 В

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и класса жил — используйте медные провода с наконечниками
• Затягивайте винты зажимов моментом 1,8–2,2 Н·м — слабый контакт вызывает нагрев, слишком сильный — повредит резьбу
• При замене старого автомата убедитесь, что новое устройство ВА57-35-360010 100А 690AC УХЛ3 точно соответствует по габаритам и месту крепления
• Не используйте в качестве единственной защиты в цепях с импульсными нагрузками — возможны ложные срабатывания
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации — окисление увеличивает тепловую нагрузку
