Выключатель автоматический ВА57-35-390010-100А-690AC-УХЛ3| 293562 | КЭАЗ

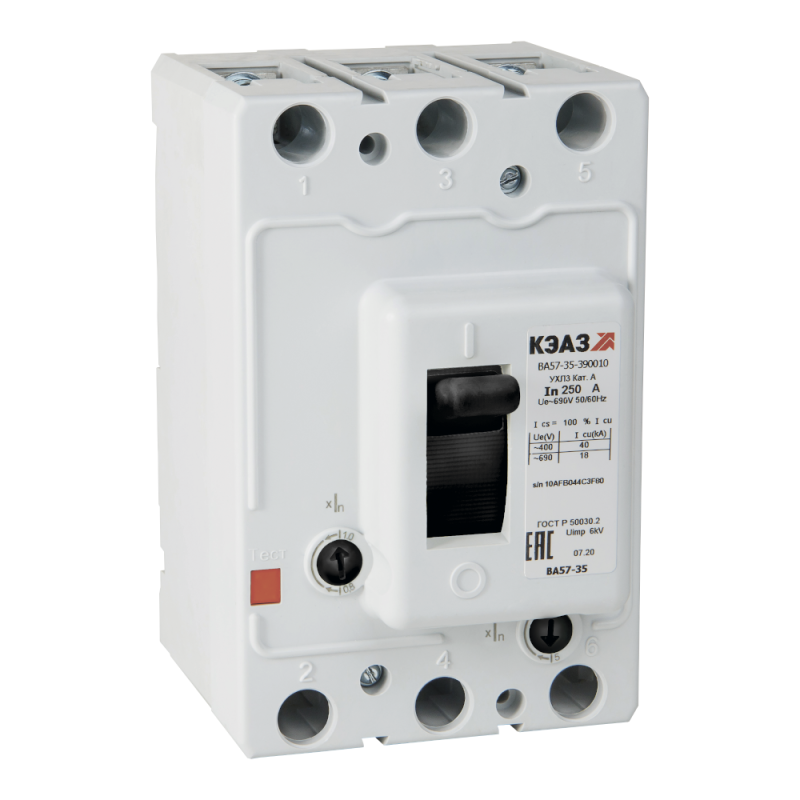

Автоматический выключатель ВА57-35-390010 100А 690AC УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких оперативных включений и отключений. Подходит для установки на монтажную плату в промышленном оборудовании.

Назначение и область применения

Выключатель ВА57-35-390010 100А 690AC УХЛ3 используется для защиты электрических цепей переменного тока до 690 В и постоянного тока до 440 В. Он защищает оборудование от перегрузок, коротких замыканий и значительного снижения напряжения. Также позволяет вручную включать и отключать нагрузку при необходимости.

Применяется в промышленных системах: панелях управления, распределительных щитах, станках, конвейерах, насосных станциях и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (50/60 Гц), до 440 В постоянного тока
• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальная отключающая способность: 44 кА - способен безопасно отключить даже крупные токи короткого замыкания
• Диапазон настройки защиты от перегрузки: 80–100 А - можно точно адаптировать под реальную нагрузку
• Диапазон срабатывания расцепителя при КЗ: 500–1000 А - быстрое отключение при аварийных токах
• Тип привода: ручной рычаг - удобное управление вручную
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли
• Конструкция: стационарная - предназначен для жесткой фиксации, не съёмный
• Способ монтажа: на монтажную плату - устанавливается через отверстия и крепится болтами
• Подключение: винтовые зажимы - надёжное соединение проводов
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации или удалённого управления

Совместимость и монтаж

Выключатель ВА57-35-390010 100А 690AC УХЛ3 монтируется исключительно на монтажную плату. Для установки требуется подготовить отверстия соответствующего размера и закрепить устройство болтами. Не предназначен для DIN-рейки.

Силовые выводы подключаются через винтовые зажимы - рекомендуется использовать медные многожильные провода с наконечниками. Максимальный момент затяжки не указан, поэтому следует соблюдать осторожность - избыточное усилие повредит контакт.

Учитывайте габариты устройства при проектировании шкафа - он занимает место, аналогичное другим модульным аппаратам, но требует свободного пространства вокруг для теплоотвода.

Безопасность и стандарты

Выключатель ВА57-35-390010 100А 690AC УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применяется в соответствии с нормами безопасности для промышленного оборудования.

IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги - не применяйте во влажных помещениях, на улице или в местах с риском брызг.

Преимущества

• Высокая отключающая способность (44 кА) - надёжно работает даже в сетях с большими токами КЗ
• Широкий диапазон настройки защиты - точная адаптация под конкретную нагрузку
• Литой корпус - прочный, устойчив к механическим воздействиям и химическим средам
• Известный бренд КЭАЗ - проверенная промышленная надёжность, сервис и запчасти
• Простая ручная коммутация - не требует сложных систем управления

Ограничения применения

• Не подходит для установки на DIN-рейку - только монтаж на плату
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния или дистанционное управление
• IP20 - нельзя применять в условиях повышенной влажности, пыли, агрессивной среды
• Работает только при температуре, соответствующей исполнению УХЛ3 - не используйте вне диапазона -40C…+40C
• Не предназначен для частых включений - рассчитан на редкие операции, не для частого циклического управления

Примеры использования

• Защита двигателя мощностью до 75 кВт в промышленном станке
• Основной автомат в распределительном щите производственной линии
• Отключение питания насосной группы в системе водоснабжения
• Щит управления конвейерной лентой с высокими пусковыми токами

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - ток перегрузки настраивается в пределах 80–100 А, выбирайте значение ближе к рабочему току оборудования
• При монтаже на плату обеспечьте достаточный зазор вокруг аппарата - необходим для охлаждения и обслуживания
• Не используйте этот выключатель вместо контактора - он не рассчитан на частые включения/выключения
• Проверяйте состояние винтовых зажимов при плановом техобслуживании - ослабление контакта вызывает нагрев
• Если нужна сигнализация состояния - выбирайте модель с вспомогательными контактами, например, ВА57-35 с индексом 390011
