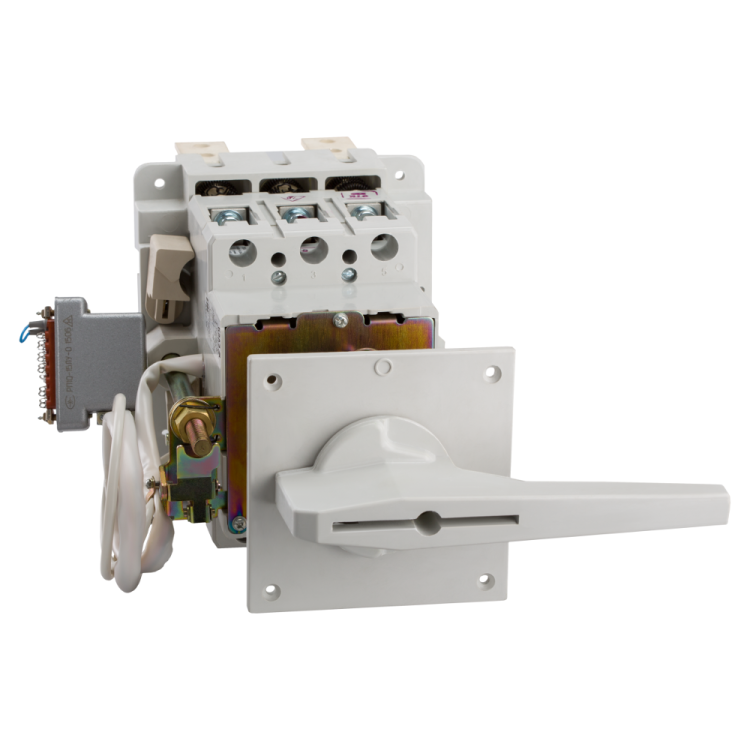

Выключатель автоматический 100А 1250Im ВА57-35-341850 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 108989

Автоматический выключатель ВА57-35-341850 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на ток 100 А и напряжение до 690 В переменного тока. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, подходит для монтажа на плате в условиях сурового климата УХЛ3.

Назначение и область применения

Выключатель ВА57-35-341850 предназначен для защиты электрических цепей от перегрузок, коротких замыканий и значительного снижения напряжения. Также он позволяет выполнять редкие оперативные включения и отключения нагрузки. Применяется в распределительных щитах, на промышленном оборудовании, в системах питания станков, конвейеров, насосов и других устройств с высокими токами.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Номинальное напряжение: 690 В переменного тока (AC), 220 В постоянного тока (DC)
• Номинальная отключающая способность: 30 кА
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ)
• Уставка магнитного расцепителя: 1250 А
• Диапазон настройки защиты от перегрузки: фиксированная - 100 А (не регулируется)
• Род тока: переменный (50/60 Гц) и постоянный (до 220 В)
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Максимальное сечение кабеля: 185 мм2
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плиту (панель)
• Крепление: винтовое
• Тип элемента управления: поворотная рукоятка
• Наличие дугогасительной камеры: 3 (по числу полюсов)
• Тип дополнительного расцепителя: независимый (для удалённого отключения)
• Напряжение расцепителя: 230 В AC / 220 В DC
• Вид привода: ручной

Совместимость и монтаж

Выключатель ВА57-35-341850 устанавливается на монтажную плату с помощью винтового крепления. Подключение проводов осуществляется через винтовые зажимы, допускающие кабели сечением до 185 мм2. Для работы с независимым расцепителем требуется внешний источник питания 230 В AC или 220 В DC. Монтаж возможен только в закрытых помещениях из-за степени защиты IP20. Не рекомендуется использовать в местах с повышенной запылённостью или влажностью.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Внесён в Реестр средств измерений под кодом РЭ-2509/20. Конструкция обеспечивает безопасное гашение дуги при отключении больших токов благодаря наличию дугогасительных камер в каждом полюсе.

Преимущества

• Высокая отключающая способность (30 кА) - подходит для мощных промышленных сетей
• Устойчивость к экстремальным температурам (-60…+40 C) - надёжна в холодных регионах и неотапливаемых помещениях
• Фиксированная уставка по току перегрузки - исключает случайную настройку, повышает безопасность
• Наличие независимого расцепителя - позволяет реализовать дистанционное отключение
• Выдвижная конструкция - упрощает обслуживание и замену без демонтажа всей системы

Ограничения применения

• Не предназначен для установки в открытых или влажных средах - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Нельзя применять при напряжении выше 690 В AC или 220 В DC
• Защита от перегрузки не регулируется - нельзя адаптировать под меньшие токи
• Требуется жёсткая фиксация на металлической плите; не подходит для DIN-рейки
• Не используется в цепях с частотой отличной от 50/60 Гц

Примеры использования

• Щиты питания крупных промышленных станков с током потребления около 100 А
• Конвейерные линии в пищевой и химической промышленности
• Системы автономного энергообеспечения с дизель-генераторами
• Центры управления технологическими процессами в условиях северного климата

Практические советы

• При выборе убедитесь, что посадочные отверстия на монтажной плате совпадают с габаритами ВА57-35-341850 - используйте чертёж из каталога КЭАЗ
• Подключайте кабели строго до 185 мм2 - более толстые провода не войдут в зажимы
• Для дистанционного отключения подключайте независимый расцепитель к источнику с точно указанным напряжением: 230 В AC или 220 В DC
• Избегайте монтажа рядом с источниками тепла - даже при заявленном диапазоне -60…+40 C длительная работа близко к пределу снижает срок службы
• Проверьте целостность дугогасительных камер перед первым включением - повреждённые камеры опасны!
