Выключатель автоматический ВА57-35М-340010-Р250А-690АС-1250/2500А-УХЛ3 Контактор L250TM-0000 Legrand
Товарные предложения:
| Выключатель автоматический ВА57-35М-340010-Р250-1250/2500 - L250TM-0000 | 21.11.2024 | 96 шт. | 6 947,52 ₽ | шт. | от 30 дней |
Условия поставки выключателя автоматического ВА57-35М-340010-Р250А-690АС-1250/2500А-УХЛ3 контактора L250TM-0000 Legrand
Купить 96 шт. выключателей автоматических ва57-35м-340010-р250а-690ас-1250/2500а-ухл3 контакторов l250tm-0000 legrand могут юридические ифизическиелица, по наличному и безналичному расчету, отгрузка производится с пункта выдачи в течение 2 - 5 дней после поступления оплаты.
Цена выключателя автоматического ВА57-35М-340010-Р250А-690АС-1250/2500А-УХЛ3 контактора L250TM-0000 Legrand зависит от общего объема заказа, на сайте указана оптовая цена действующая при сумме заказа от 100тр., для формирования максимально выгодного предложения рекомендуем запрашивать полный перечень товаров.
Доставка по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Описание
Характеристики
Сертификаты
Описание

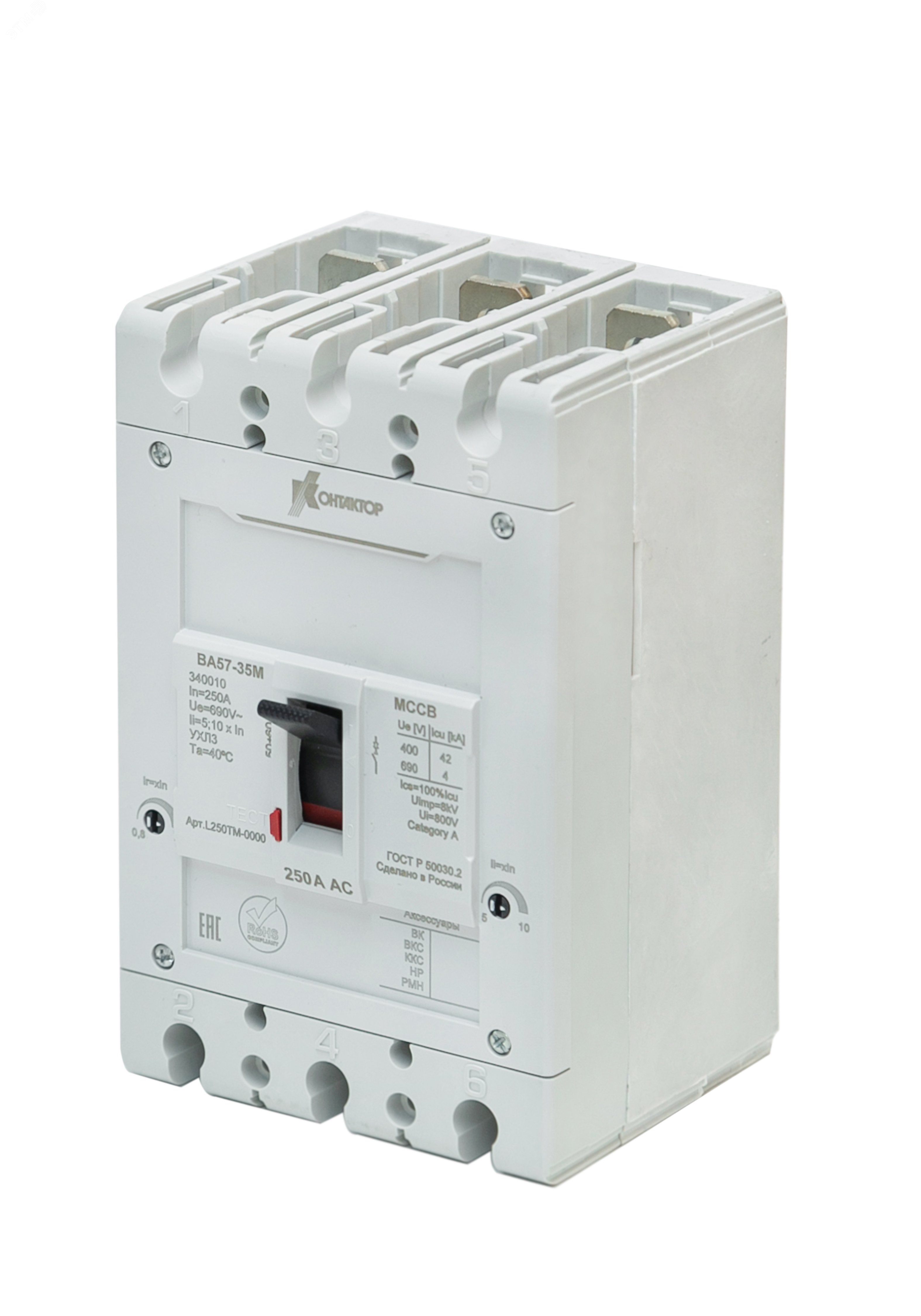

Выключатель автоматический ВА57-35М-340010-Р250А-690АС-1250/2500А-УХЛ3 Контактор L250TM-0000 Legrand - это стационарное устройство, предназначенное для управления и защиты электрических цепей. Он обладает следующими особенностями и преимуществами:
- Работает с переменным током (AC), что делает его идеальным для применения в промышленности, энергетике, а также в инфраструктуре ЖКХ и агропромышленном комплексе.
- Монтаж осуществляется на монтажной плате, что обеспечивает удобство и надежность установки.
- Имеет степень защиты IP00, что гарантирует его безопасность и надежность в эксплуатации.
- Управление осуществляется с помощью рычага, что обеспечивает простоту и удобство использования.
- Номинальный ток составляет 250 А, что позволяет использовать выключатель в широком диапазоне электрических цепей.
- Оборудован электромагнитным и тепловым расцепителями, что обеспечивает надежную защиту от перегрузок и короткого замыкания.
- Имеет 3 полюса и 3 силовых полюса, что позволяет использовать его в различных электрических схемах.
- Для подключения силовой цепи используется болтовое соединение, что обеспечивает надежность и прочность соединения.
- Номинальная отключающая способность составляет 100 кА, что гарантирует быстрое и эффективное отключение электрической цепи в случае необходимости.
- Уставка срабатывания магнитного расцепителя Im составляет 1250/2500 А, что позволяет точно настроить выключатель под требуемые условия.
Выключатель автоматический ВА57-35М-340010-Р250А-690АС-1250/2500А-УХЛ3 Контактор L250TM-0000 Legrand произведен в России и отвечает требованиям программы по импортозамещению. Он является надежным и универсальным решением для использования в различных промышленных и коммерческих объектах.
Характеристики c описанием
Род тока:
Переменный (AC)
Род тока указывает на тип электрического тока, для которого предназначен автоматический выключатель. Это свойство определяет, как выключатель будет работать в различных электрических системах и какие типы нагрузок он сможет защищать. Выбор правильного рода тока является критически важным для обеспечения безопасности и надежности электрической системы.
Переменный ток (AC) — это тип электрического тока, который периодически меняет направление. Автоматические выключатели для переменного тока предназначены для защиты электрических цепей в системах с переменным током, таких как бытовые и промышленные сети. Они обеспечивают эффективную защиту от перегрузок и коротких замыканий в цепях с переменным током. Рекомендуется использовать выключатели с этим родом тока в стандартных электрических сетях, где напряжение и частота соответствуют национальным и международным стандартам.
Постоянный ток (DC) — это тип электрического тока, который течет в одном направлении. Автоматические выключатели для постоянного тока предназначены для защиты цепей в системах с постоянным током, таких как аккумуляторные системы, солнечные панели и другие источники постоянного тока. Эти выключатели должны выдерживать постоянное напряжение и ток, что требует особой конструкции. Выбор выключателя для постоянного тока важен для обеспечения безопасности и надежности в системах с постоянным током.
Переменный/Постоянный ток (AC/DC) — это универсальные автоматические выключатели, которые могут работать как в цепях с переменным, так и с постоянным током. Эти выключатели обеспечивают гибкость и универсальность, позволяя использовать их в различных типах электрических систем. Они особенно полезны в системах, где может потребоваться переключение между переменным и постоянным током, или в гибридных системах. Рекомендуется выбирать такие выключатели для универсальных приложений и гибридных систем, чтобы обеспечить максимальную совместимость и безопасность.
Исполнение:
Стационарное
Свойство "Исполнение" в рубрике "Автоматические выключатели стационарные" указывает на конструктивные особенности устройства, которые определяют способ его установки и эксплуатации. Правильный выбор исполнения автоматического выключателя обеспечивает надежность его работы и удобство обслуживания.
Стационарное исполнение автоматического выключателя подразумевает его фиксированное крепление в распределительном щите или на монтажной панели. Такие устройства не предполагают частого перемещения и обеспечивают стабильную работу в условиях постоянного подключения. Рекомендуется для систем, где не требуется частая замена или перемещение выключателя.
Выкатное исполнение позволяет легко извлекать автоматический выключатель из его монтажного места для обслуживания, ремонта или замены. Это удобно для систем, где требуется регулярное техническое обслуживание или частая замена компонентов. Выбор выкатного исполнения повышает удобство эксплуатации и сокращает время простоя оборудования.
Выдвижное исполнение автоматического выключателя схоже с выкатным, но отличается конструктивными особенностями механизма выдвижения. Такие устройства также легко извлекаются для обслуживания, но могут иметь отличия в системе фиксации и подключения. Подходит для систем с ограниченным пространством и высокой плотностью монтажа.
Втычное исполнение автоматического выключателя предполагает его установку путем втыкания в специальный разъем или гнездо. Это обеспечивает быструю замену устройства без необходимости сложных монтажных работ. Рекомендуется для систем, где важна высокая скорость замены и минимизация времени простоя.
Линейное исполнение автоматического выключателя указывает на его конструкцию, предназначенную для установки в линейные распределительные устройства. Такие выключатели обеспечивают последовательное подключение и распределение электрических цепей. Выбор линейного исполнения подходит для длинных распределительных щитов и систем с последовательным подключением.
Открытое исполнение автоматического выключателя предполагает его установку без защитного кожуха или корпуса. Это позволяет легко наблюдать за состоянием устройства и проводить быструю диагностику. Однако такие выключатели требуют установки в закрытых распределительных щитах или шкафах для обеспечения безопасности эксплуатации.
Напряжение:
690 В
Напряжение — это электрический потенциал, при котором автоматический выключатель может безопасно и эффективно работать. Оно определяет максимальное значение, которое устройство может выдержать без повреждений и сбоев в работе. Правильный выбор напряжения обеспечивает надежную защиту электрических цепей и предотвращает аварийные ситуации.
690 В — это напряжение, обычно используемое в промышленных установках с высокими требованиями к безопасности и надежности. Автоматические выключатели, рассчитанные на это напряжение, способны выдерживать значительные нагрузки и обеспечивают защиту в условиях повышенной мощности. Рекомендуется для использования в крупных производственных предприятиях и энергетических системах.
380 В — стандартное напряжение для большинства промышленных и коммерческих объектов. Автоматические выключатели с этим значением напряжения обеспечивают надежную защиту оборудования и электросетей в условиях средней мощности. Оптимально подходит для широкого спектра применений, включая заводы, офисные здания и торговые центры.
660 В — напряжение, применяемое в специфических промышленных условиях, где требуется высокая надежность и устойчивость к перегрузкам. Эти выключатели используются в тяжелой промышленности и на объектах с высокими требованиями к электрической безопасности. Рекомендуется для использования на предприятиях металлургии, горнодобывающей промышленности и других тяжелых производств.
220 В — стандартное бытовое напряжение, применяемое в жилых и малых коммерческих объектах. Автоматические выключатели на 220 В обеспечивают защиту бытовых электросетей и оборудования от перегрузок и коротких замыканий. Подходят для использования в домах, квартирах и небольших офисах.
440 В — напряжение, используемое в некоторых промышленных и коммерческих установках, где требуется повышенная мощность и надежность. Эти автоматические выключатели обеспечивают защиту в условиях средней и высокой нагрузки. Рекомендуется для использования в производственных цехах, складских помещениях и крупных коммерческих объектах.
1140 В — высокое напряжение, применяемое в специализированных промышленных установках, требующих высокой мощности и надежности. Автоматические выключатели для такого напряжения используются на объектах с экстремальными условиями эксплуатации, таких как шахты и крупные энергетические станции. Рекомендуется для использования в тяжелых и энергетических промышленных условиях.
1000 В — напряжение, применяемое в высокомощных промышленных системах, требующих надежной защиты и устойчивости к перегрузкам. Эти автоматические выключатели используются в крупных производственных и энергетических предприятиях, где важна высокая надежность и безопасность. Рекомендуется для использования в тяжелой промышленности и энергетике.
110 В — напряжение, применяемое в некоторых специализированных системах и оборудовании, особенно в странах с соответствующим стандартом электроснабжения. Автоматические выключатели на 110 В обеспечивают защиту в условиях низкого напряжения. Подходят для использования в специфических промышленных и коммерческих приложениях.
500 В — напряжение, используемое в промышленных и коммерческих системах с высокой мощностью. Эти автоматические выключатели обеспечивают надежную защиту в условиях значительных нагрузок. Рекомендуется для использования в производственных и энергетических установках средней мощности.
600 В — напряжение, применяемое в промышленных и коммерческих системах, требующих высокой надежности и устойчивости к перегрузкам. Автоматические выключатели на 600 В используются в условиях средней и высокой нагрузки, обеспечивая надежную защиту оборудования и электросетей. Рекомендуется для использования в производственных и энергетических предприятиях.
Вид привода:
Ручной
Вид привода автоматического выключателя определяет способ управления его включением и отключением. Это важный параметр, который влияет на удобство эксплуатации, быстродействие и возможность автоматизации работы устройства. Правильный выбор вида привода обеспечивает надежную и безопасную работу электрической системы.
Ручной привод предполагает управление автоматическим выключателем вручную, с помощью рычага или кнопки. Это наиболее простой и надежный способ, но требует присутствия оператора для выполнения операций. Рекомендуется для небольших систем или в случаях, когда автоматизация не требуется.
Электрический привод позволяет управлять выключателем с помощью электрических сигналов. Это обеспечивает возможность дистанционного управления и интеграции в автоматизированные системы. Такой привод подходит для больших и сложных систем, где требуется быстрое и точное управление.
Электромагнитный привод использует электромагнит для включения и отключения выключателя. Это обеспечивает высокую скорость срабатывания и надежность, что особенно важно в системах, где требуется мгновенное реагирование на изменения в сети.
Моторный привод использует электромотор для управления выключателем. Это позволяет автоматизировать процесс включения и отключения, а также интегрировать устройство в системы удаленного управления. Рекомендуется для использования в крупных промышленных установках.
Ручной дистанционный привод сочетает в себе возможности ручного управления и дистанционного контроля. Это обеспечивает гибкость в эксплуатации, позволяя оператору управлять выключателем как непосредственно, так и удаленно.
Ручной, моторный привод предоставляет возможность как ручного, так и автоматического управления с помощью мотора. Это универсальное решение для систем, где требуется как автоматизация, так и возможность ручного вмешательства.
Двигательный привод аналогичен моторному и используется для автоматического управления выключателем с помощью двигателя. Обеспечивает высокую степень автоматизации и подходит для сложных и больших систем.
Нет привода означает, что автоматический выключатель не оснащен дополнительным приводом для управления. Это может быть актуально для самых простых систем, где управление осуществляется непосредственно на месте установки устройства.
Механический привод использует механические компоненты для управления выключателем. Это может быть полезно в условиях, где электрические или электронные системы управления недоступны или ненадежны, например, в экстремальных условиях эксплуатации.
Тип изделия:
Выключатель автоматический
Тип изделия для автоматических выключателей стационарных определяет конструктивные и функциональные особенности устройства. Основные типы включают однофазные, трехфазные, модульные и промышленные выключатели. Выбор типа изделия влияет на совместимость с электрической сетью, нагрузочную способность и условия эксплуатации. При выборе типа изделия следует учитывать параметры сети, уровень защиты, необходимую функциональность и стандарты безопасности. Замена изделия на другой тип может потребовать изменения схемы подключения и дополнительных настроек, поэтому рекомендуется соблюдать требования производителя и консультироваться с квалифицированным специалистом.
Способ монтажа:
Монтажная плата
Способ монтажа автоматических выключателей стационарных определяет метод установки устройства в электрическую систему. Правильный выбор способа монтажа обеспечивает надежность и безопасность эксплуатации, а также упрощает обслуживание и замену оборудования.
Монтаж на монтажную плату предполагает крепление автоматического выключателя на специальную панель, что обеспечивает устойчивость и удобство обслуживания. Рекомендуется для систем, где требуется высокая надежность и легкий доступ к устройству.
Комбинированный способ монтажа на DIN-рейку или монтажную плату позволяет гибко выбирать метод установки в зависимости от условий эксплуатации. Подходит для различных типов электрических щитов и шкафов.
Монтаж на монтажные элементы включает использование специальных крепежных компонентов, что обеспечивает надежную фиксацию устройства в различных типах конструкций. Рекомендуется для нестандартных и сложных условий установки.
Стационарный монтаж подразумевает фиксированное крепление автоматического выключателя в определенном месте без возможности его перемещения. Обеспечивает максимальную стабильность и надежность.
Монтаж на DIN-рейку предполагает крепление автоматического выключателя на стандартную металлическую рейку, что упрощает установку и замену устройства. Широко используется в распределительных щитах и шкафах.
Встраиваемый монтаж подразумевает установку автоматического выключателя внутрь панели или корпуса, что обеспечивает компактность и защиту устройства. Рекомендуется для систем с ограниченным пространством.
Монтаж на винты предполагает крепление автоматического выключателя с помощью винтов, что обеспечивает прочное и надежное соединение. Подходит для условий, требующих повышенной устойчивости к вибрациям и механическим нагрузкам.
Монтаж на аппарат включает крепление автоматического выключателя непосредственно на другое устройство или оборудование, что обеспечивает компактность и удобство эксплуатации. Рекомендуется для интегрированных систем.
Вертикальный монтаж подразумевает установку автоматического выключателя в вертикальном положении, что может быть необходимо для обеспечения правильного функционирования и удобства доступа. Подходит для специфических требований системы.
Монтаж в стойку 19' или в шкаф предполагает установку автоматического выключателя в стандартные серверные стойки или электрические шкафы, что обеспечивает удобство организации оборудования и легкий доступ для обслуживания.
Степень защиты:
IP00
Степень защиты автоматических выключателей стационарных определяется стандартом IEC 60529 и указывает на уровень защиты от проникновения твердых предметов и воды. Она обозначается двумя цифрами: первая цифра указывает на защиту от твердых предметов, вторая — от воды. Выбор степени защиты зависит от условий эксплуатации и окружающей среды, в которой будет работать устройство.
IP20: Обеспечивает защиту от проникновения твердых предметов размером более 12,5 мм, но не защищает от воды. Рекомендуется для использования в сухих, чистых помещениях, где нет риска попадания влаги.
IP40: Обеспечивает защиту от проникновения твердых предметов размером более 1 мм, но не защищает от воды. Подходит для использования в помещениях с минимальным риском попадания мелких частиц.
IP00: Не обеспечивает никакой защиты от проникновения твердых предметов и воды. Используется в условиях, где отсутствуют внешние воздействия, например, внутри закрытых шкафов.
IP30: Обеспечивает защиту от проникновения твердых предметов размером более 2,5 мм, но не защищает от воды. Подходит для использования в обычных промышленных условиях.
IP2X: Обеспечивает защиту от проникновения твердых предметов размером более 12,5 мм, без защиты от воды. Рекомендуется для использования в местах, где контакт с влагой исключен.
IP54: Обеспечивает защиту от проникновения пыли в количестве, которое может нарушить работу устройства, и защиту от брызг воды с любого направления. Подходит для использования в условиях повышенной влажности и запыленности.
IP31: Обеспечивает защиту от проникновения твердых предметов размером более 2,5 мм и защиту от капель воды, падающих вертикально. Рекомендуется для использования в помещениях с возможностью случайного попадания воды.
IP21: Обеспечивает защиту от проникновения твердых предметов размером более 12,5 мм и защиту от капель воды, падающих вертикально. Подходит для использования в сухих помещениях с минимальным риском попадания влаги.
IP30/IP40: Комбинированная степень защиты, обеспечивающая защиту от проникновения твердых предметов размером более 2,5 мм (IP30) и более 1 мм (IP40), без защиты от воды. Рекомендуется для использования в условиях, где требуется разная степень защиты от твердых предметов.
IP22: Обеспечивает защиту от проникновения твердых предметов размером более 12,5 мм и защиту от капель воды, падающих под углом до 15 градусов. Подходит для использования в помещениях с возможностью случайного попадания воды под углом.
Тип управления:
Рычаг
Тип управления автоматическим выключателем стационарного типа определяет способ, которым пользователь может включить или выключить устройство. Различные типы управления могут влиять на удобство эксплуатации, безопасность и скорость реагирования на аварийные ситуации.
Кнопка управления позволяет быстро и легко включать или выключать автоматический выключатель. Этот тип управления удобен для частого использования и быстрого реагирования на аварийные ситуации. Рекомендуется для ситуаций, где требуется оперативное вмешательство.
Рычаг управления обеспечивает механическое включение или выключение выключателя. Этот тип управления позволяет визуально контролировать состояние устройства и требует физического усилия для переключения. Подходит для промышленных условий, где важна надежность и простота конструкции.
Тумблер представляет собой небольшой переключатель, который можно легко перевести в положение "включено" или "выключено". Этот тип управления удобен для компактных установок и панелей управления, где требуется минимальное пространство.
Ручка управления позволяет пользователю поворачивать элемент для включения или выключения выключателя. Этот тип управления обеспечивает хорошую тактильную обратную связь и подходит для использования в условиях, где требуется точное управление.
Рукоятка управления похожа на ручку, но обычно имеет более массивную конструкцию. Она обеспечивает надежное и устойчивое управление устройством, что делает её подходящей для тяжелых условий эксплуатации.
Ручное управление предполагает прямое физическое воздействие на выключатель для его включения или выключения. Этот тип управления универсален и может использоваться в различных условиях, однако требует непосредственного присутствия оператора.
Управление с электродвигательным взводом позволяет автоматизировать процесс включения и выключения выключателя с помощью электродвигателя. Это повышает удобство эксплуатации и снижает необходимость в физическом усилии со стороны оператора. Рекомендуется для систем, где требуется удаленное или автоматическое управление.
Клавиша управления представляет собой кнопку или небольшую пластину, которую можно нажать для включения или выключения устройства. Этот тип управления удобен для компактных панелей и может быть интегрирован в системы с ограниченным пространством.
Номинальный ток:
250 А
Номинальный ток (А) — это максимальный ток, который автоматический выключатель может пропускать через себя без отключения в нормальных условиях работы. Он определяет допустимую нагрузку на электрическую цепь и влияет на выбор устройства для защиты от перегрузок и коротких замыканий. При выборе автоматического выключателя необходимо учитывать номинальный ток, соответствующий максимальной рабочей нагрузке цепи. Замена автоматического выключателя на устройство с неподходящим номинальным током может привести к недостаточной защите или ложным срабатываниям.
Тип расцепителя:
Электромагнитный,тепловой
Тип расцепителя определяет механизм, используемый в автоматических выключателях для обнаружения и отключения цепи при перегрузке или коротком замыкании. Различные типы расцепителей обеспечивают разнообразные характеристики срабатывания, что позволяет оптимально подобрать выключатель для конкретных условий эксплуатации.
Электромагнитный и тепловой расцепители сочетают в себе две функции: электромагнитный расцепитель обеспечивает быстрое отключение при коротком замыкании, а тепловой расцепитель реагирует на длительные перегрузки. Это делает их универсальными для большинства применений, требующих защиты как от коротких замыканий, так и от перегрузок.
Электронный расцепитель использует цифровую электронику для мониторинга и управления током в цепи. Он обеспечивает высокую точность настройки и возможность программирования параметров срабатывания. Рекомендуется для сложных систем, где требуется точная и гибкая защита.
Электромагнитный расцепитель срабатывает мгновенно при коротком замыкании, благодаря использованию электромагнитного поля. Идеален для систем, где важна быстрая реакция на короткие замыкания.
Электромагнитный расцепитель с гидравлическим замедлением срабатывания обеспечивает регулируемую задержку отключения, что позволяет избежать ложных срабатываний при кратковременных перегрузках. Подходит для систем с высокими пусковыми токами.
Комбинация электромагнитного и электронного расцепителей объединяет преимущества быстрого срабатывания на короткие замыкания и точной настройки параметров срабатывания. Рекомендуется для сложных и критичных систем, требующих высокой надежности и гибкости.
Автоматический выключатель без расцепителя используется в системах, где защита от перегрузок и коротких замыканий обеспечивается другими устройствами. Применяется в специфических условиях, где расцепление не требуется.
Тепловой расцепитель реагирует на длительные перегрузки, используя биметаллическую пластину, которая изгибается при нагреве. Подходит для систем, где важна защита от длительных перегрузок.
Термомагнитный расцепитель комбинирует функции теплового и электромагнитного расцепителей, обеспечивая защиту от длительных перегрузок и коротких замыканий. Универсальный выбор для большинства применений.
Тепловой и электромагнитный расцепители в одном устройстве обеспечивают двойную защиту: тепловой расцепитель реагирует на перегрузки, а электромагнитный - на короткие замыкания. Это улучшает общую надежность защиты.
Расцепитель минимального напряжения срабатывает при падении напряжения ниже заданного уровня, отключая цепь. Используется для защиты оборудования от работы в условиях низкого напряжения, что может быть критично для многих систем.
Количество полюсов:
3 шт
Количество полюсов в автоматических выключателях стационарных определяет число независимых электрических цепей, которые могут быть защищены и разомкнуты одновременно. Это свойство важно для соответствия требованиям конкретных электрических систем и схем, обеспечивая надежную защиту и управление. Выбор количества полюсов зависит от типа сети и требуемого уровня защиты.
Однополюсный автоматический выключатель предназначен для защиты одной фазы в однофазных электрических цепях. Он используется в системах, где требуется защита только одной линии, как правило, в бытовых или маломощных коммерческих установках. При замене важно учитывать номинальный ток и напряжение, чтобы обеспечить совместимость с существующей сетью.
Двухполюсный автоматический выключатель защищает две фазы или фазу и нейтраль в однофазных сетях. Он обеспечивает более высокий уровень защиты, позволяя разомкнуть обе линии одновременно. Это особенно важно для систем с повышенными требованиями к безопасности. При выборе двухполюсного выключателя необходимо учитывать параметры сети, такие как напряжение и ток.
Трехполюсный автоматический выключатель предназначен для защиты трехфазных электрических цепей. Он размыкает все три фазы одновременно, что критично для сбалансированной работы трехфазного оборудования и предотвращения асимметричных нагрузок. Рекомендуется для промышленных и крупных коммерческих установок, где используются трехфазные электроприборы и машины.
Четырехполюсный автоматический выключатель используется для защиты трехфазных сетей с нейтралью. Он обеспечивает размыкание всех трех фаз и нейтрали одновременно, что важно для систем с высоким уровнем безопасности и требующих точного контроля над всеми линиями. Подходит для сложных промышленных и коммерческих систем, где необходимо учитывать нейтральный провод для предотвращения перегрузок и коротких замыканий.
Количество силовых полюсов:
3
Количество силовых полюсов указывает на число отдельных цепей, которые могут быть одновременно защищены и отключены автоматическим выключателем. Это свойство важно для правильного выбора устройства в зависимости от требований конкретной электрической системы.
Автоматический выключатель с одним полюсом (1P) защищает одну фазу и используется в однофазных системах. Он подходит для простых бытовых или небольших коммерческих нагрузок. Рекомендуется использовать в цепях, где требуется защита только одной линии.
Автоматический выключатель с двумя полюсами (2P) защищает две фазы или одну фазу и ноль. Он используется в однофазных системах с нейтралью и обеспечивает более надежную защиту по сравнению с однополюсным выключателем. Подходит для бытовых и коммерческих нагрузок средней мощности.
Автоматический выключатель с тремя полюсами (3P) предназначен для защиты трехфазных систем. Он отключает все три фазы одновременно, что важно для сбалансированной работы трехфазного оборудования. Рекомендуется для промышленных и крупных коммерческих объектов.
Автоматический выключатель с четырьмя полюсами (4P) защищает три фазы и нейтраль. Он обеспечивает полную защиту трехфазных систем с нейтралью, что особенно важно для систем с несимметричными нагрузками. Идеален для сложных промышленных систем.
Автоматический выключатель с обозначением "3+N" имеет три силовых полюса и один нейтральный полюс. Он используется в трехфазных системах, где требуется защита нейтрали наряду с фазами. Это обеспечивает дополнительную безопасность и стабильность системы.
Автоматический выключатель с обозначением "3P" аналогичен трехполюсному выключателю, защищающему три фазы. Он используется в трехфазных системах для одновременного отключения всех фаз, что важно для защиты оборудования.
Автоматический выключатель с обозначением "1+N" имеет один силовой полюс и один нейтральный полюс. Он используется в однофазных системах, где требуется защита нейтрали наряду с фазой. Это обеспечивает дополнительную безопасность.
Автоматический выключатель с 15 полюсами используется в специализированных или высокомощных промышленных системах, где требуется защита большого количества отдельных цепей. Применяется в сложных и масштабных электрических сетях.
Тип подключения силовой цепи:
Болтовое соединение
Тип подключения силовой цепи определяет способ соединения проводников с автоматическим выключателем, что влияет на надежность контакта, простоту установки и техническое обслуживание устройства. Выбор типа подключения зависит от условий эксплуатации, требований к надежности и удобству монтажа.
Винтовое соединение используется для жесткой фиксации проводников с помощью винтов. Оно обеспечивает надежный контакт и простоту установки. Рекомендуется для применения в системах, где требуется частое техническое обслуживание и проверка контактов.
Болтовое соединение предполагает использование болтов для крепления проводников. Это соединение обеспечивает высокую механическую прочность и надежность контакта, особенно в условиях вибрации и механических нагрузок. Подходит для промышленных приложений и тяжелых условий эксплуатации.
Рамный зажим представляет собой конструкцию, в которой проводник фиксируется с помощью рамного механизма. Обеспечивает надежный и устойчивый контакт, подходит для использования в системах с высокими требованиями к безопасности и надежности соединений.
Подключение на шину используется для соединения проводников непосредственно с силовой шиной. Этот метод позволяет сократить количество промежуточных соединений и уменьшить потери на контактах. Рекомендуется для применения в распределительных щитах и крупных электрических системах.
Рама зажимная аналогична рамному зажиму, но может иметь дополнительные механизмы для усиления фиксации проводников. Обеспечивает очень надежное соединение и используется в системах с высокими механическими нагрузками.
Кабельный зажим предназначен для фиксации кабелей с помощью зажимных механизмов. Обеспечивает удобство монтажа и надежность контакта, особенно в системах с гибкими проводниками. Рекомендуется для использования в бытовых и коммерческих электрических установках.
Винтовое соединение аналогично винтовому соединению, обеспечивая надежный контакт и простоту установки. Подходит для применения в различных электрических системах с требованиями к надежности и легкости обслуживания.
Зажим представляет собой универсальный способ фиксации проводников с помощью различных зажимных механизмов. Обеспечивает надежный контакт и простоту установки, подходит для широкого спектра применений.
Тип дополнительного расцепителя:
Нет
Свойство "Тип дополнительного расцепителя" указывает на наличие и тип дополнительных механизмов, которые могут отключить автоматический выключатель при определенных условиях. Эти механизмы обеспечивают дополнительную защиту и функциональность, повышая безопасность и надежность работы электрической системы.
Отсутствие дополнительного расцепителя означает, что автоматический выключатель выполняет только базовые функции защиты от перегрузки и короткого замыкания без дополнительных защитных механизмов. Это подходящий выбор для простых систем, где не требуется дополнительная защита.
Независимый расцепитель позволяет отключить автоматический выключатель дистанционно, независимо от состояния основной цепи. Это полезно для удаленного управления и аварийного отключения. Рекомендуется для систем, где требуется возможность дистанционного управления и аварийного отключения.
Расцепитель минимального напряжения отключает автоматический выключатель, если напряжение в цепи падает ниже определенного уровня. Это предотвращает повреждение оборудования при низком напряжении. Рекомендуется для систем, где стабильность напряжения критична для безопасности и работы оборудования.
Комбинация независимого расцепителя и расцепителя нулевого напряжения обеспечивает как возможность дистанционного отключения, так и защиту при полном исчезновении напряжения. Это обеспечивает максимальную гибкость и безопасность в управлении системой.
Расцепитель нулевого напряжения отключает автоматический выключатель при полном исчезновении напряжения в цепи. Это предотвращает автоматический повторный запуск оборудования при восстановлении питания, что может быть опасно. Рекомендуется для критических систем, где неконтролируемый запуск нежелателен.
Комбинация независимого расцепителя и расцепителя минимального напряжения обеспечивает как возможность дистанционного отключения, так и защиту при падении напряжения ниже критического уровня. Это подходит для систем, где требуется как удаленное управление, так и защита от низкого напряжения.
Расцепитель цепи управления отключает автоматический выключатель при нарушении цепи управления. Это обеспечивает дополнительный уровень защиты, предотвращая работу оборудования при неисправности в цепи управления. Рекомендуется для сложных систем с множеством управляющих цепей.
Максимальный расцепитель тока в нулевом проводе отключает автоматический выключатель при превышении допустимого тока в нулевом проводе. Это защищает от перегрузки и возможного повреждения проводки. Рекомендуется для систем, где контроль тока в нулевом проводе критичен для безопасности.
Номинальная отключающая способность:
100 кА
Номинальная отключающая способность (кА) - это максимальный ток короткого замыкания, который автоматический выключатель способен безопасно отключить без повреждения. Этот параметр критически важен для обеспечения безопасности электрической системы, так как он определяет способность выключателя справляться с аварийными ситуациями. При выборе автоматического выключателя следует учитывать номинальную отключающую способность в соответствии с возможными уровнями короткого замыкания в сети. Замена выключателя на устройство с меньшей отключающей способностью может привести к его повреждению или отказу при коротком замыкании.
Уставка срабатывания магнитного расцепителя Im:
1250/2500 А
Уставка срабатывания магнитного расцепителя Im — это значение тока в амперах (А), при достижении которого срабатывает магнитный расцепитель автоматического выключателя для защиты электрической цепи от коротких замыканий. Магнитный расцепитель обеспечивает мгновенное отключение цепи при резком увеличении тока, предотвращая повреждение оборудования и проводки. При выборе автоматического выключателя важно учитывать номинальный ток нагрузки и характер защищаемой цепи, чтобы правильно настроить уставку Im. Рекомендуется выбирать уставку с небольшим запасом, чтобы избежать ложных срабатываний при кратковременных пусковых токах, но при этом обеспечить надежную защиту при реальных коротких замыканиях.
Сертификаты
RA07_W65840.22
AB53_W05940.22
AI52_B.00029.20
