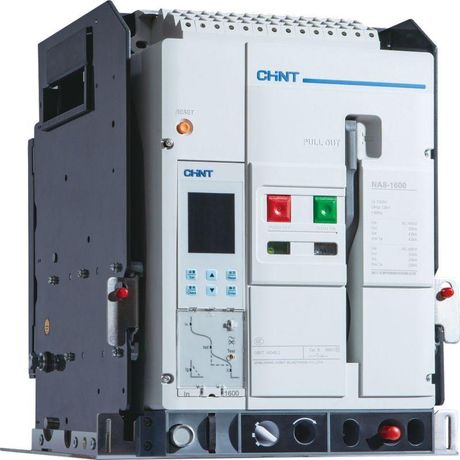

Выключатель автоматический воздушный NA8-1600N-1250H/3P выкат.,1250А, 65кА, тип H, AC230В (R) | 410935 CHINT

Автоматический выключатель CHINT NA8-1600N-1250H/3P предназначен для защиты распределительных сетей до 690 В переменного тока от перегрузок и коротких замыканий. Высокая отключающая способность до 65 кА и выдвижная конструкция делают этот аппарат надёжным решением для крупных объектов - заводских щитов, подстанций и систем бесперебойного питания.

Назначение и область применения

CHINT NA8-1600N-1250H/3P используется для коммутации и защиты силовых цепей в промышленных электроустановках. Подходит для установки в главных распределительных щитах, на входе в трансформаторные подстанции, у защите мощных двигателей и групп нагрузок свыше 500 А. Применяется там, где требуется высокая надёжность и возможность быстрого обслуживания без демонтажа всей системы.

Технические характеристики

• Количество полюсов: 3 - обеспечивает трёхфазную защиту;
• Номинальный ток: 1250 А - максимальный постоянный ток, который выдерживается без срабатывания;
• Номинальное напряжение: 415–690 В AC - работает в сетях среднего класса напряжения, включая 400 В и 660 В;
• Номинальная отключающая способность: 65 кА - способен безопасно отключить ток короткого замыкания до этого значения; также указана версия 55 кА - возможна модификация с меньшей отключающей способностью;
• Защита от перегрузки: регулируемый порог от 500 до 1250 А - позволяет точно адаптировать чувствительность под реальную нагрузку;
• Зашита от КЗ: регулируемый порог от 2500 до 18 750 А - гибкая настройка реакции на аварийные токи;
• Конструкция: выдвижное/выкатное исполнение - позволяет извлекать аппарат из корпуса для осмотра, ремонта или замены без отключения основной сети;
• Степень защиты IP20: предохраняет от доступа пальцев и предметов более 12 мм, но не защищает от пыли и воды - требует установки внутри закрытых шкафов.

Совместимость и монтаж

CHINT NA8-1600N-1250H/3P совместим со стандартными направляющими и фиксирующими механизмами для выкатных выключателей типа NA8. Устанавливается в сборочные рамы с соответствующим креплением. Для работы необходима правильная подготовка места: заземление, достаточное пространство вокруг аппарата для открывания дверцы и вывода кабелей. Максимальный внешний проводник - до 2×300 мм2 (для медных жил). Обязательно соблюдать момент затяжки контактов согласно руководству производителя - переусердствовать нельзя, чтобы не повредить контактные группы.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-2 для автоматических выключателей низкого напряжения. Конструкция исключает самопроизвольное включение при вытянутом положении. Наличие механической блокировки предотвращает операцию “закрытие при выключенном питании” - снижает риск травм при работе рядом с активной частью устройства.

Преимущества

• Высокая отключающая способность (до 65 кА) - гарантирует работу даже при серьёзных авариях в энергоёмких системах;
• Регулируемые параметры защиты - позволяют точнее настраивать защиту под конкретную нагрузку, минимизируя ложные срабатывания;
• Выдвижная конструкция - экономит время на техобслуживание, не требует отключения всего щита;
• Широкий диапазон рабочего напряжения (415–690 В) - универсальное решение для различных промышленных сетей;
• Известный бренд CHINT - проверенная надёжность комплектующих и долгий срок службы.

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 требует герметичного шкафа;
• Не подходит для частотных преобразователей или импульсных нагрузок без дополнительной фильтрации - может давать ложные срабатывания;
• Масса и габариты велики - требуют прочного крепления и специальных инструментов для перемещения;
• Не имеет встроенной сигнализации или удалённого управления - для автоматизации нужен внешний интерфейс.

Примеры использования

• Главный ввод в промышленный цех с несколькими трансформаторами;
• Щит питания конвейерной линии с двигателями суммарной мощностью >500 кВт;
• Распределительный пункт на заводе с напряжением 660 В;
• Централизованная система резервирования питания через АВР - как элемент отказоустойчивости.

Практические советы

• Перед первым запуском обязательно проверьте настройки термической и магнитной защиты - они должны соответствовать фактической нагрузке, а не просто номинальному току 1250 А;
• При использовании в условиях повышенной вибрации (например, возле насосов или компрессоров) используйте виброизоляционные прокладки;
• Обязательно помечайте все клеммы перед подключением - в таких больших аппаратах путаница в фазах опасна;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно после многократных отключений;
• При заказе запчастей всегда указывайте полный артикул: CHINT NA8-1600N-1250H/3P, артикул 410935 - другие модели этой серии имеют отличные параметры защиты.
