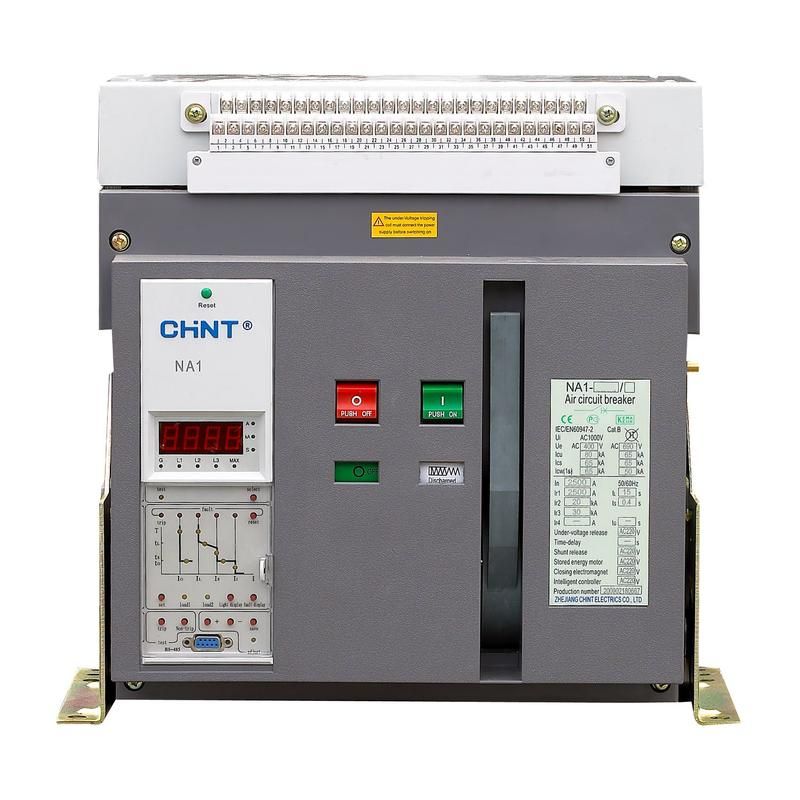

Выключатель автоматический воздушный NA1-4000-4000M/3P стац., 4000A, 80kA, тип М, AC220В (R) | 101088 CHINT

Автоматический выключатель CHINT NA1-4000-4000M/3P - это стационарный воздушный выключатель на 4000 А, предназначеный для надежной защиты мощных распределительных сетей переменного тока от перегрузок и коротких замыканий. Подходит для установки в ГРЩ, КТП и щитах крупных объектов, где требуется высокая отключающая способность и точная настройка защит.

Назначение и область применения

CHINT NA1-4000-4000M/3P используется для коммутации и защиты электрических цепей в распределительных устройствах промышленных, коммерческих и высотных зданий. Выключатель защищает сети с напряжением до 690 В и током до 4000 А от повреждений, вызванных перегрузкой или коротким замыканием, включая однофазные замыкания на землю. Применяется в системах электроснабжения, где важна устойчивость к высоким токам аварийных режимов - например, на входе в главные распределительные щиты, узлах питания производственных линий, насосных станций, HVAC-систем.

Технические характеристики

• Номинальное напряжение: 400–690 В переменного тока (50/60 Гц)
• Номинальный ток: 4000 А
• Отключающая способность: 80 кА - способен безопасно прервать максимальный ток короткого замыкания до 80 тысяч ампер
• Количество полюсов: 3
• Конструкция: стационарный - монтируется жестко в шкаф, не имеет выдвижного механизма
• Диапазон настройки защиты от перегрузки: 0–4000 А - позволяет точно задать порог срабатывания по току
• Диапазон регулировки защиты от короткого замыкания: 6000–80000 А - гибкая настройка чувствительности к импульсным токам
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли; требует установки внутри закрытого щита

Совместимость и монтаж

CHINT NA1-4000-4000M/3P - стационарный выключатель, поэтому он фиксируется болтами прямо на раме щита. Для монтажа необходимы силовые клеммы соответствующего сечения, рассчитанные на 4000 А. Установка возможна только в сухих помещениях с контролируемой температурой. Обязательно соблюдайте требования к изоляционному расстоянию между фазами и заземлением. Подключение проводов выполняется через верхние или нижние клеммы - направление зависит от проекта. Нельзя использовать в качестве выкатного аппарата - для этого нужны модели с движущимся механизмом.

Безопасность и стандарты

Выключатель соответствует международным нормам для оборудования низкого напряжения. Произведен в соответствии с сериями IEC 60947-2 и GB/T 14048.2. Защита от короткого замыкания реализована с помощью микропроцессорного модуля, обеспечивающего селективную работу с другими устройствами в цепи. Это снижает риск массового отключения при локальных авариях.

Преимущества

• Высокая отключающая способность (80 кА) обеспечивает безопасность даже в сетях с большими источниками питания
• Широкий диапазон настроек защиты - можно адаптировать под конкретную нагрузку и координировать с нижестоящими аппаратами
• Микропроцессорная система управления - точнее, чем классические тепловые и электромагнитные расцепители
• Универсальная совместимость с другими элементами серии NA1 - легко масштабируется в больших распределительных системах

Ограничения применения

• Не предназначен для мобильного или выдвижного монтажа - только стационарная установка
• IP20 не допускает использование вне герметичных шкафов - запрещено в сырых, пыльных или открытых площадках
• Требуется профессиональный расчет токов короткого замыкания перед настройкой - некорректная настройка может привести к ложным срабатываниям или отказу защиты
• Не поддерживает функции удаленного контроля или сигнализации без дополнительных модулей

Примеры использования

• Главный ввод в ГРЩ торгово-офисного комплекса
• Защита основного распределительного щита высотного жилого дома
• Входной автомат в КТП промышленного предприятия с мощными двигателями
• Централизованная защита системы бесперебойного питания (ИБП) большой мощности

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и контактов номинальному току 4000 А - недостаточное сечение вызовет нагрев и выход из строя
• Настройте токи срабатывания по рекомендациям проектировщика - не используйте максимум по умолчанию
• Обеспечьте достаточное пространство вокруг выключателя для теплоотвода и обслуживания - минимум 100 мм со всех сторон
• При использовании в составе селективной системы - согласуйте временные задержки с нижестоящими автоматами
• Регулярно проверяйте состояние контактных групп и затяжку болтов - особенно после первых 100–200 операций
