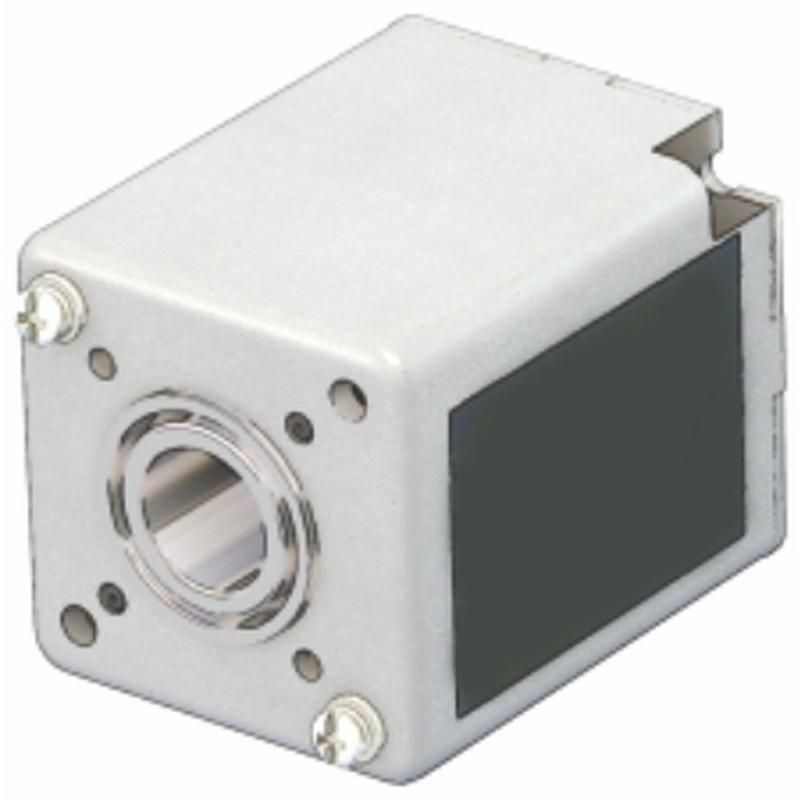

Электромагнит включения АС 230В для NA1-2000-6300 (R) | 102833 CHINT

Электромагнит включения АС 220-230В для NA1-2000-6300 от CHINT предназначен для коммутации силовых цепей через контакторы серии NA1. Этот элемент используется в системах автоматизации, где требуется надёжное включение и удержание контактной группы при питании переменным током.

Назначение и область применения

Электромагнит включения АС 220-230В для NA1-2000-6300 - это катушка, которая управляет механическим переключением контактов в контакторах NA1-2000–6300. Когда на катушку подаётся напряжение 220 В переменного тока, она создаёт магнитное поле, замыкающее главные контакты. После снятия напряжения контакты возвращаются в исходное положение под действием пружины.

Подходит для установки в распределительных щитах, на станках, конвейерах, насосных станциях и других объектах, где применяются контакторы серии NA1 для частого включения/выключения нагрузок до 6300 А.

Технические характеристики

• Тип напряжения управления: переменный ток (AC)
• Номинальное напряжение питания: 220 В AC
• Тип компонента: катушка включения
• Совместима с моделями контакторов: NA1-2000, NA1-2500, NA1-3150, NA1-4000, NA1-5000, NA1-6300
• Рабочий режим: длительный (S1)

Совместимость и монтаж

Электромагнит включения АС 220-230В для NA1-2000-6300 устанавливается на переднюю часть контактора серии NA1. Крепление происходит за счёт фиксирующих шпилек и зажимов - без инструментов. Подключается двумя проводами к цепи управления: L и N. Напряжение 220 В подаётся именно на эту катушку, а не на основную силовую цепь.

Убедитесь, что вы используете именно этот тип катушки для контакторов NA1-2000–6300. Катушки других серий или напряжений (например, DC 24 В) не совместимы.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-4-1 для контакторов и исполнительных механизмов. Произведено компанией CHINT, соблюдающей требования ISO 9001 и CE.

Преимущества

• Высокая надёжность срабатывания даже при колебаниях сети +-10%
• Минимальная тепловая нагрузка при длительном включении
• Закрытый корпус снижает риск попадания пыли и влаги внутрь катушки
• Легко заменяется без демонтажа всего контактора

Ограничения применения

• Не предназначена для работы при постоянном токе - применение DC повредит катушку
• Не допускается подключение к напряжению выше 230 В - возможен перегрев и выход из строя
• Не рекомендуется использовать в средах с высокой запылённостью без дополнительной защиты (IP20)
• Не работает при температуре ниже -25 C и выше +60 C

Примеры использования

• Автоматическое включение насоса в системе водоснабжения
• Управление крупными двигателями на конвейере
• Коммутирование нагревательных элементов в термических камерах
• Системы аварийного отключения оборудования

Практические советы

• Проверьте соответствие напряжения сети 220 В - использование 380 В приведёт к немедленному выходу катушки из строя
• При замене старой катушки на новую - отключите питание и проверьте отсутствие напряжения на выводах
• Если контактор гудит после включения - возможно, нарушена посадка катушки; переустановите её плотнее
• Для долгой службы не допускайте частых включений более 600 раз в час - это превышает класс S1
• Артикул 102833 - единственный подходящий вариант для контакторов NA1-2000–6300. Не путайте с другими катушками CHINT.
