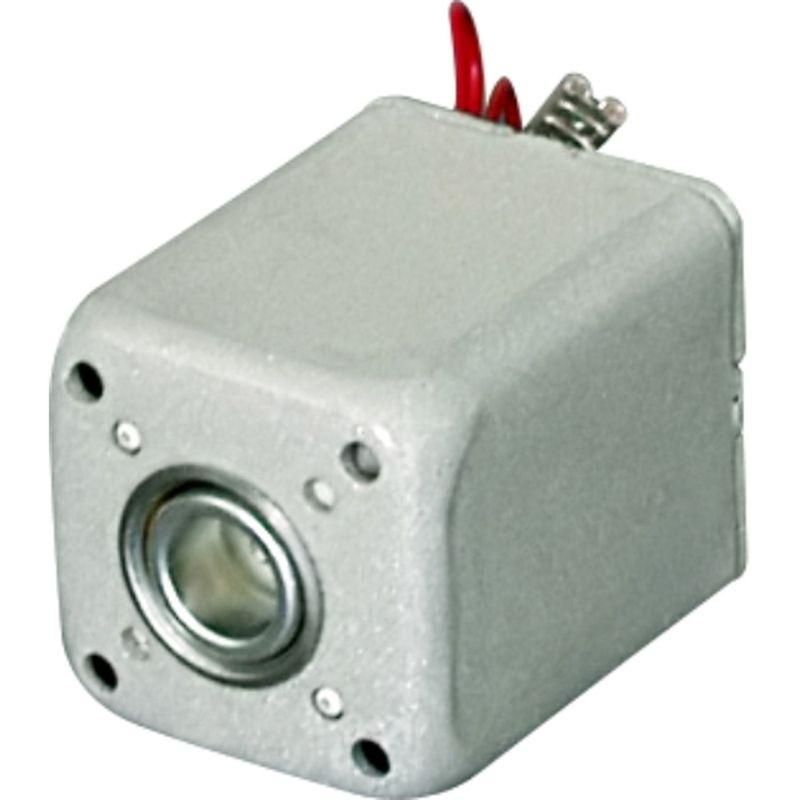

Расцепитель минимального напряжения AC220-230В для NA1-2000-6300 c выдерж. времени (R) | 102848 CHINT

Расцепитель минимального напряжения AC 220-230В для NA1-2000-6300 с выдержкой времени (R) от CHINT обеспечивает автоматическое отключение автомата при снижении напряжения ниже заданного уровня, защищая оборудование от повреждений из-за просадок сети. Артикул 102848 предназначен для установки на силовые автоматы серий NA1-2000–NA1-6300.

Назначение и область применения

Этот расцепитель используется для защиты электрооборудования от работы при недостаточном напряжении. Когда сетевое напряжение падает ниже порогового значения, устройство отключает автоматический выключатель, предотвращая перегрев двигателей, выход из строя контроллеров и другие аварии. Применяется в системах с высокой чувствительностью к качеству энергии: насосные станции, конвейеры, компрессоры, системы вентиляции и промышленные линии.

Технические характеристики

• Номинальное напряжение питания: 220–230 В переменного тока (AC)
• Тип тока: Переменный (AC)
• Совместимость: Только с автоматическими выключателями серии NA1-2000 до NA1-6300
• Функция: Выдержка времени – задержка срабатывания после падения напряжения, чтобы исключить ложные отключения при кратковременных провалах

Совместимость и монтаж

Расцепитель устанавливается только на модульный корпус автоматических выключателей CHINT NA1-2000, NA1-2500, NA1-3200, NA1-4000, NA1-5000 и NA1-6300. Подключается через штыревые контакты на лицевой стороне аппарата - совпадают с фиксирующими пазами расцепителя. Монтировать можно только при полностью отключенном питании. Убедитесь, что типоразмер вашего автомата точно соответствует указанным в спецификации - использование с другими сериями невозможно.

Преимущества

• Выдержка времени позволяет игнорировать краткосрочные колебания напряжения, характерные для старых сетей или при запуске крупной нагрузки
• Механизм надёжно фиксируется на рампе автомата без дополнительных креплений
• Не требует внешнего источника питания - работает от сети, которую контролирует
• Изготовлен в соответствии со стандартами качества CHINT для промышленного использования

Ограничения применения

• Не для постоянного тока (DC) - только переменный ток 220–230 В
• Не поддерживает регулирование порога срабатывания - фиксированный уровень отключения
• Не предназначена для установки вне щита управления - требуется защита от механических воздействий и осадков
• Запрещено использовать с выключателями других брендов, даже если они имеют аналогичный габарит

Примеры использования

• На заводе: отключение конвейера при проседании напряжения во время пуска большого двигателя
• В водоканале: защита насосов от холостого хода при временной потере напряжения
• В цехе: предотвращение сбоя ЧПУ-станков при скачках в электросети здания

Практические советы

• Перед заменой проверьте модель автомата - он должен иметь метку “NA1-XXXX” и подходящую мощность (до 6300 А)
• При первом запуске протестируйте работу расцепителя имитацией снижения напряжения - используйте ЛАТР или источник с возможностью регулировки
• Не затягивайте клеммы слишком сильно - это может деформировать контактную площадку и вызвать нагрев
• Если система часто реагирует на кратковременные провалы, возможно, стоит увеличить выдержку времени - этот расцепитель имеет жестко установленную задержку, поэтому выбирать другую модель придется только при необходимости изменения этого параметра
