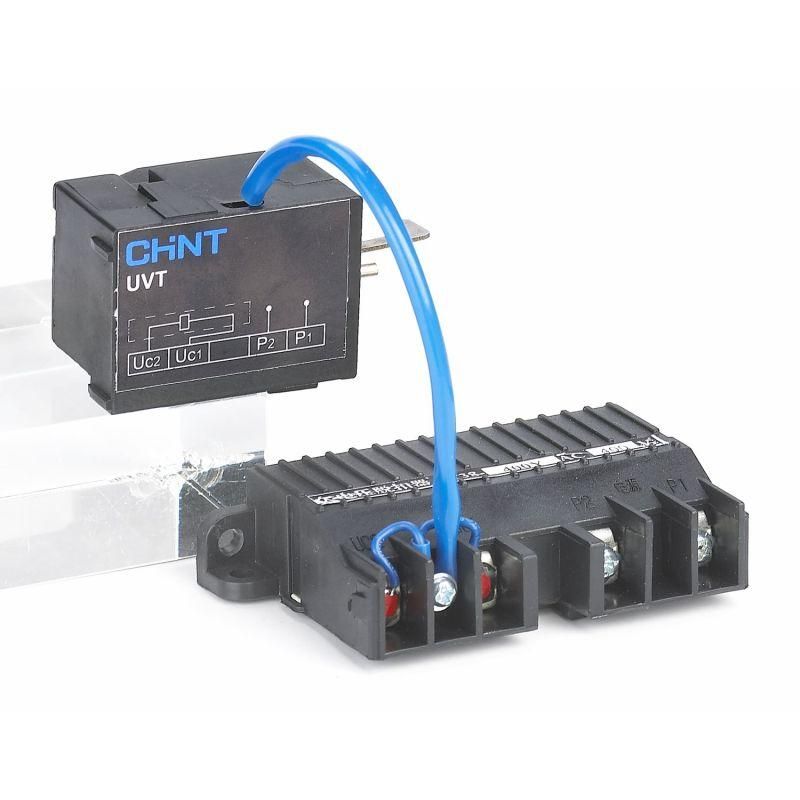

Расцепитель минимального напряжения UVT-M1 A1 L для NXM-125(63)/NXMLE-125 AC230V (R) | 203834 CHINT

Расцепитель минимального напряжения UVT-M1 A1 L для NXM-125(63)/NXMLE-125 AC 230В (R) от CHINT предназначен для автоматического отключения силового выключателя при снижении напряжения ниже установленного порога. Этот расцепитель устанавливается на серию NXMS/Aксессуары и обеспечивает защиту оборудования от повреждений из-за просадок напряжения.

Назначение и область применения

Расцепитель минимального напряжения UVT-M1 A1 L для NXM-125(63)/NXMLE-125 AC 230В (R) используется для защиты электрических установок от работы при недостаточном напряжении. Когда напряжение в сети падает ниже 220 В, устройство отключает автоматический выключатель, предотвращая перегрев двигателей, сбои в работе контроллеров и выход из строя чувствительной нагрузки. Применяется в системах с переменным током - на производствах, в промышленных щитах, на конвейерах, насосных станциях и других объектах, где важна стабильная работа оборудования.

Технические характеристики

• Тип питания: переменный ток (AC)
• Номинальное напряжение управления: 220–240 В
• Подключение: винтовые зажимы
• Совместимость: только с выключателями серии NXM-125/63 и NXMLE-125
• Модель: UVT-M1 A1 L (версия R - для сетей 230 В)

Совместимость и монтаж

Расцепитель UVT-M1 A1 L для NXM-125(63)/NXMLE-125 AC 230В (R) устанавливается исключительно на выключатели серии NXM и NXMLE. Он фиксируется механически на передней части аппарата и подключается через винтовые клеммы. Для правильной работы необходимо соблюдать полярность подключения - L и N должны соответствовать обозначениям на корпусе. Монтаж выполняется при отключенном питании. Устройство не требует внешнего источника питания - работает за счет напряжения сети, которое контролируется.

Безопасность и стандарты

Расцепитель UVT-M1 A1 L для NXM-125(63)/NXMLE-125 AC 230В (R) соответствует требованиям международных норм IEC 60947-2 и IEC 60947-1. Обеспечивает надежную работу в условиях промышленной среды, но не имеет защиты от пыли и влаги - не предназначен для открытых площадок или сырых помещений без дополнительной защиты.

Преимущества

• Простой и надежный механизм отключения при провалах напряжения
• Не требует внешних источников питания - автономно работает от сети
• Интегрирован в комплектацию серии NXMS - легко заменить или доукомплектовать существующий выключатель
• Устойчив к колебаниям напряжения в пределах допустимого диапазона

Ограничения применения

• Не совместим с другими сериями выключателей - только NXM-125(63) и NXMLE-125
• Работает только при переменном токе - не подходит для постоянного тока (DC)
• Не рассчитан на работу при температуре ниже –10 C или выше +55 C
• Не имеет IP-защиты - нельзя использовать без бокса или шкафа
• Не регулируемый - порог отключения задан производителем и не изменяется пользователем

Примеры использования

• На промышленном конвейере - предотвращает запуск станка при просадке напряжения, что защищает двигатели от перегрузки
• В системе водоснабжения - отключает насосы при падении напряжения, чтобы избежать сухого хода и перегрева
• В распределительных щитах заводов - обеспечивает безопасное отключение при аварийных режимах сети

Практические советы

• Проверьте соответствие напряжения сети - UVT-M1 A1 L для NXM-125(63)/NXMLE-125 AC 230В (R) требует стабильного 220–240 В. Напряжение ниже 220 В вызывает отключение, выше 240 В - возможны отказы
• При замене старого расцепителя убедитесь, что новый - именно версия R (для 230 В), а не другие модификации
• Затягивайте винты клемм с усилием 0,5–0,7 Нм - слишком слабо - плохой контакт, слишком сильно - риск повреждения пластмассы
• Не используйте этот расцепитель в качестве основного выключающего устройства - он лишь сигнализирует и отключает, но не коммутирует нагрузку самостоятельно
