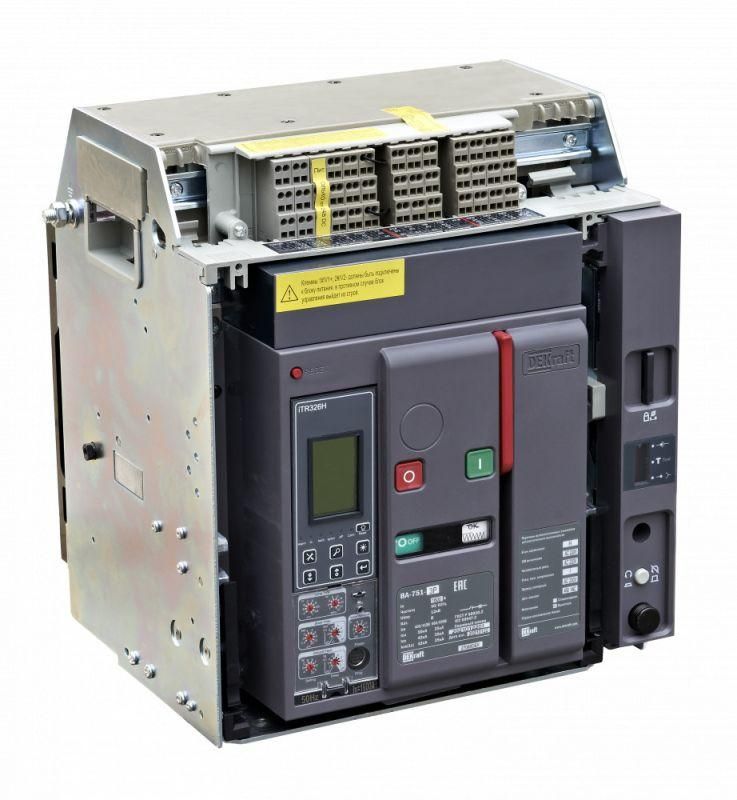

Выключатель автоматический воздушный 3п 630А 50кА ВА-751 расцеп. Н выкатн. DEKraft 27064DEK APC

Автоматический выключатель воздушный выкатной 3P 630А 50кА расцепитель Н ВА-751 от DEKraft предназначен для защиты мощных электрических сетей от перегрузок, коротких замыканий и замыканий на землю. Устройство с выкатной конструкцией и электронным расцепителем обеспечивает надежную работу в промышленных распределительных щитах, особенно там, где требуется удалённый контроль и частые операции включения-отключения.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 630А 50кА расцепитель Н ВА-751 используется для коммутации и защиты силовых цепей в промышленных объектах: на подстанциях, в распределительных пунктах, у крупного оборудования - насосов, компрессоров, печей, конвейеров. Подходит для систем с высокими требованиями к безопасности и диспетчеризации. Благодаря выкатной конструкции, его можно легко извлекать для обслуживания без демонтажа проводов.

Технические характеристики

• Номинальный ток: 630 А
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 690 В
• Тип расцепителя: Электронный - позволяет точную настройку порогов срабатывания
• Защита от замыканий на землю: Да - встроена, не требует внешних датчиков
• Диапазон настройки защиты от перегрузки: до 252 А (можно установить любое значение ниже этого предела)
• Диапазон срабатывания при КЗ: 1260 А - мгновенное отключение при токе выше этого значения
• Степень защиты IP40 - защита от предметов больше 1 мм, но не от воды
• Тип подключения: На шину - не требует прямых проводов к клеммам
• Способ монтажа: Монтажная плата - фиксируется в специальном корпусе или ящике
• Количество контактов: 4 - два для состояния “Вкл/Откл”, один сигнальный, один для положения в корзине
• Привод: Электрический, встроенный моторный привод 230 В переменного тока
• Управление: Кнопка нажимная на лицевой панели

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 630А 50кА расцепитель Н ВА-751 устанавливается в сборочные секции с соответствующим профилем для выкатных аппаратов. Посадочная глубина и габариты совместимы со стандартными шкафами DEKRAFT и аналогичными серийными решениями. Подключение силовых цепей происходит через заднюю горизонтальную шину - важно проверить соответствие шины по току и сечению. Для работы моторного привода и других функций необходимы внешние цепи управления 230 В переменного тока: питание для мотора, электромагнита включения и независимого расцепителя. Все эти цепи подводятся к клеммникам на боковой стенке аппарата.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 для воздушных выключателей. Защита от замыканий на землю реализована внутренним датчиком тока нулевой последовательности, что исключает необходимость внешнего трансформатора. Конструкция имеет разделители полюсов, снижающие риск дугового пробоя между фазами. IP40 не допускает использование в условиях повышенной влажности или пылевой среды - для таких условий требуется дополнительная герметизация шкафа.

Преимущества

• Электронный расцепитель даёт гибкую настройку - можно адаптировать защиту под конкретную нагрузку
• Встроенные 4 контакта позволяют интегрировать выключатель в системы SCADA и АСУ ТП без дополнительных модулей
• Моторный привод обеспечивает дистанционное управление - удобно для автоматических систем
• Выкатная конструкция ускоряет сервисное обслуживание - не нужно отключать всю сеть
• Все вспомогательные элементы (расцепитель, привод, сигналы) уже установлены - не нужна доработка

Ограничения применения

• Не предназначено для установки вне закрытых шкафов - степень защиты IP40 не защищает от влаги и пыли
• Требуется постоянное питание 230 В переменного тока для работы моторного привода и вспомогательных цепей - при отключении питания невозможно дистанционное включение
• Нельзя использовать в качестве главного рубильника в бытовых или малых промышленных объектах - слишком высокая мощность и стоимость
• Регулировка расцепителей требует знаний и доступа к программному интерфейсу - не подходит для неквалифицированного персонала

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью более 400 кВт
• Защита частотного преобразователя на конвейере с высоким пусковым током
• Коммутирующее устройство в системе бесперебойного питания (UPS) средней мощности
• Щит управления технологической линии, где необходимо отслеживать состояние каждого автомата в реальном времени

Практические советы

• Перед монтажом проверьте, чтобы шина для подключения имела достаточное сечение - для 630 А рекомендовано минимум 2×185 мм2 медной шины
• Обязательно подключите все вспомогательные цепи (230 В) до первого включения - иначе моторный привод и сигналы не будут работать
• Настройте токи перегрузки и КЗ согласно характеристикам защищаемого оборудования - не используйте заводские значения по умолчанию
• При использовании в многоконтурных системах учтите, что сигналы “положение в корзине” и “состояние аппарата” должны быть подключены к контроллеру отдельными каналами
• Для безопасного обслуживания всегда отключайте питание управления и силовые цепи - даже при выключенном автомате шина остаётся под напряжением
