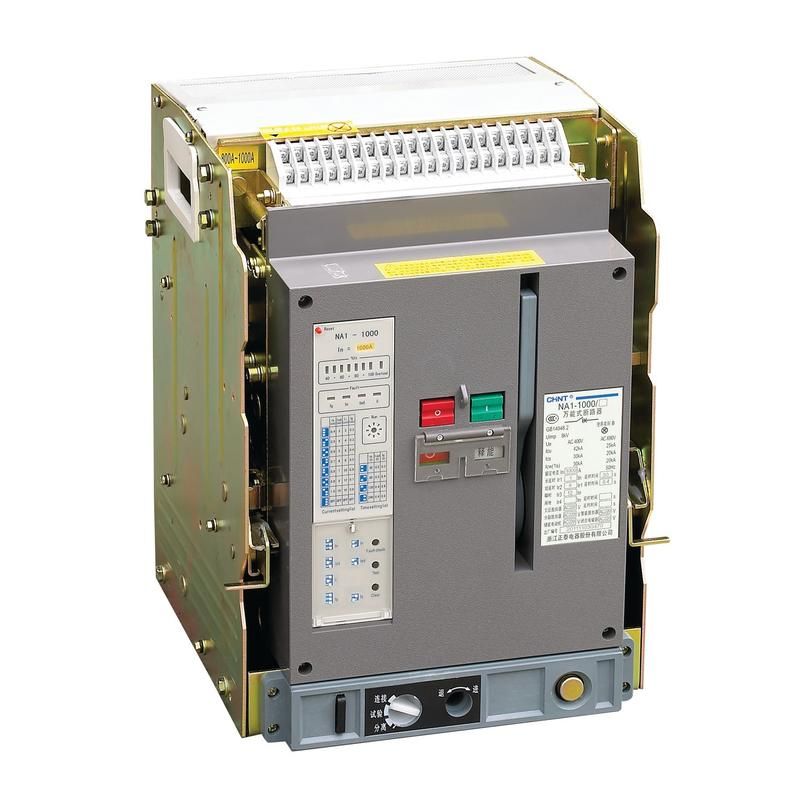

Выключатель автоматический воздушный NA1-1000-800M/3P выкат., 800A, 42kA, тип М, AC220В (R) | 101790 CHINT

Автоматический выключатель CHINT NA1-1000-800M/3P - это выдвижной воздушный аппарат на 800 А, предназначенный для надежной защиты и управления мощными электрическими цепями в промышленных и коммерческих объектах. Он обеспечивает защиту от перегрузок и коротких замыканий, а его выдвижная конструкция упрощает обслуживание и замену без демонтажа проводов.

Назначение и область применения

Выключатель CHINT NA1-1000-800M/3P используется в распределительных устройствах низковольтных сетей переменного тока с частотой 50–60 Гц. Его основная задача - защита оборудования от перегрузок и коротких замыканий, включая однофазные замыкания на землю. Применяется в ГРЩ, КТП, шкафах распределения энергии на промышленных предприятиях, в высотных зданиях, торговых центрах и других объектах с высокой нагрузкой.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 800 А
• Отключающая способность: 42 кА - способен безопасно отключить максимальный ток короткого замыкания в этой категории
• Номинальное напряжение: 400–690 В - работает в сетях с линейным напряжением до 690 В, не предназначен для 220 В фазного напряжения
• Защита от перегрузки: регулируемый порог от 0 до 800 А - позволяет точно настроить чувствительность под реальную нагрузку
• Защита от короткого замыкания: регулируемый порог от 1200 до 16 000 А - гибкая настройка быстродействия при аварийных режимах
• Конструкция: выдвижная - устройство можно извлечь из корпуса для проверки или замены, не отключая питание всей системы
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытые шкафы

Совместимость и монтаж

Выключатель CHINT NA1-1000-800M/3P совместим со стандартными направляющими и контактными системами для выдвижных аппаратов серии NA1. Устанавливается в силовые шкафы с достаточным свободным пространством для выдвижения. Для монтажа требуется минимум три точки крепления и доступ к верхним и нижним клеммам. Подключение выполняется медными шинами или кабелями сечением не менее 150 мм2. Выдвижной механизм имеет механический фиксатор положений: “рабочее”, “отключенное” и “испытательное”. Перед первым запуском необходимо проверить правильность затяжки клемм и соответствие настроек защиты нагрузкам.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Произведено в соответствии с системой качества ISO 9001. Наличие микропроцессорного блока обеспечивает точную и стабильную работу защитных функций, снижает риск ложных срабатываний. Все материалы соответствуют нормам горючести UL94 V-0.

Преимущества

• Выдвижная конструкция позволяет менять или диагностировать аппарат без отключения питания всего щита - повышает доступность сервиса
• Широкий диапазон настройки защит (до 16 кА) даёт возможность адаптировать устройство под сложные нагрузки, включая двигатели и преобразователи частоты
• Поддержка работы в сетях до 690 В делает его универсальным для промышленных систем с повышенным напряжением
• Микропроцессорная защита обеспечивает высокую точность срабатывания и возможность интеграции в системы сбора данных

Ограничения применения

• Не предназначен для постоянной работы при напряжении ниже 400 В - возможны некорректные срабатывания защиты
• IP20 не допускает установку во влажных, пыльных или открытых помещениях - обязательно использование в закрытых шкафах класса защиты IP54 и выше
• Не подходит для цепей постоянного тока - только для переменного тока 50/60 Гц
• Требует профессиональной настройки защит - неправильно заданные параметры могут привести к отказу или ложному срабатыванию

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с мощностью 500–800 кВт
• Распределительный автомат перед группой насосов или компрессоров в системе водоснабжения высотного здания
• Запитывающий автомат для преобразователя частоты в системе конвейера
• Аппарат в КТП, где требуется быстрая замена без остановки всего объекта

Практические советы

• Перед установкой сверьте номинальное напряжение сети - CHINT NA1-1000-800M/3P рассчитан на 400–690 В, а не на 220 В. Использование в 220 В системах недопустимо.
• Из-за большого тока (800 А) используйте только качественные медные шины с минимальным количеством соединений - переходные сопротивления вызывают нагрев.
• Настройку защитных порогов выполняйте после замеров фактической нагрузки, а не по паспортным данным оборудования.
• Проверяйте состояние контактов и механизма выдвижения каждые 6–12 месяцев - особенно в условиях высоких температур или вибраций.
• При замене старого аппарата на CHINT NA1-1000-800M/3P учтите габариты - он крупнее обычных рамочных выключателей, нужен запас по ширине шкафа.
