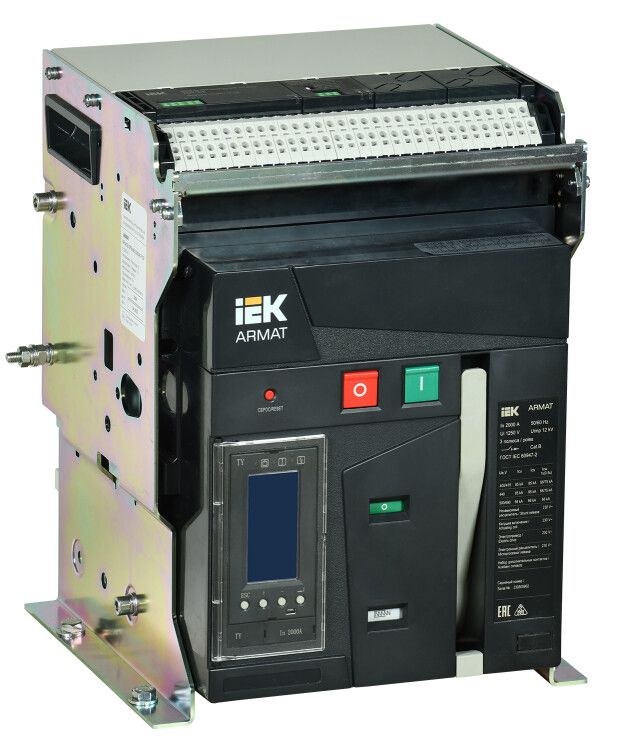

Выключатель автоматический воздушный ARMAT стационарного исполнения 3P типоразмер B 85кА 2000А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3FB-085-2000A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3FB-085-2000A-TYCF - устройство стационарного исполнения для защиты и управления мощными электрическими цепями до 2000 А. Комплектуется моторным приводом, катушками включения и отключения, а также шестью вспомогательными контактами, что делает его подходящим для автоматизированных систем энергообеспечения на промышленных объектах.

Назначение и область применения

Выключатель предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Применяется в распределительных щитах высокой мощности: на подстанциях, в цехах, на заводах, в крупных ЖКХ-объектах и других местах, где требуется надёжное управление токами до 2000 А.

Технические характеристики

• Номинальный ток: 2000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА - способен безопасно отключить сверхтоки при аварийном КЗ
• Номинальное напряжение: 400 В (работает в сетях до 690 В согласно серии ARMAT)
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики
• Диапазон защиты от перегрузки: 800–2000 А - можно настраивать под реальную нагрузку
• Диапазон защиты от КЗ: 2000–50000 А - гибкая адаптация под условия сети
• Защита по минимальному напряжению: да - предотвращает запуск оборудования при недостаточном напряжении
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Количество вспомогательных контактов: 6 шт. - для сигнализации состояния (включен/отключен) и удалённого управления
• Моторный привод: встроенный электрический - обеспечивает дистанционное управление без ручного воздействия
• Способ монтажа: на монтажные элементы - фиксируется на раме или DIN-рейке через специальные крепления
• Подключение силовых проводов: болтовое - требует качественного затягивания с соблюдением момента
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Устройство совместимо с другими аппаратами серии ARMAT и стандартными сборками для стационарной установки. Монтаж выполняется на специально подготовленные металлические платформы или рамы, соответствующие габаритам выключателя. Болтовое подключение требует использования медных шин или кабелей с жилами достаточного сечения - рекомендуется проверить соответствие по таблице допустимых токов. Подключение вспомогательных цепей (катушки, контакты) осуществляется отдельными проводами, изолированными и закреплёнными в соответствии с требованиями ПУЭ. Убедитесь, что место установки имеет свободный доступ для обслуживания и теплоотвода - корпус не герметичен, нуждается в вентиляции.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2, что гарантирует соответствие требованиям безопасности для оборудования до 1000 В переменного тока. Электронный расцепитель обеспечивает селективность и минимизирует ложные срабатывания. Защита по минимальному напряжению исключает самопроизвольный запуск механизмов после восстановления питания. Наличие сертификатов подтверждает устойчивость к импульсным помехам и термическим нагрузкам.

Преимущества

• Встроенная система дистанционного управления - снижает необходимость вручную работать с оборудованием
• Широкий диапазон настройки расцепителей - позволяет точно адаптировать защиту под конкретную нагрузку
• 6 вспомогательных контактов - обеспечивают полноценную интеграцию в системы АСУ ТП и SCADA
• Электронный расцепитель - более точный и долговечный по сравнению с тепловыми аналогами
• Гарантия 5 лет - один из самых длинных сроков в классе аналогичных устройств

Ограничения применения

• Степень защиты IP30 - нельзя использовать во влажных помещениях, на открытых площадках или там, где есть риск попадания пыли и брызг
• Не предназначен для мобильных или переносных установок - только стационарная фиксация
• Работает только в трёхфазных сетях с номиналом до 400 В - не подходит для однофазных или высоковольтных систем выше 690 В
• Требует профессионального монтажа и настройки - неквалифицированное подключение может привести к отказу защиты

Примеры использования

• Главный входной автомат в распределительном пункте цеха с мощными станками
• Управление питанием конвейерной линии в пищевой промышленности
• Резервирование питания в системах бесперебойного электроснабжения (АВР)
• Контроль нагрузки на насосных станциях и вентиляционных комплексах

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя - они должны соответствовать максимальной рабочей нагрузке (не выше 2000 А)
• При использовании моторного привода убедитесь, что источник управления (например, PLC) имеет достаточную мощность для срабатывания катушек
• Не забудьте подключить все 6 вспомогательных контактов - даже те, которые пока не используются, чтобы избежать окисления и потери связи
• Регулярно осматривайте болтовые соединения - ослабление вызывает нагрев и выход из строя
• Для интеграции в АСУ ТП используйте модуль Modbus (если он установлен) - это позволит получать данные о состоянии и авариях в режиме реального времени
• При замене старого аппарата - проверьте габариты и положение клемм, чтобы не потребовалось переделывать шины
