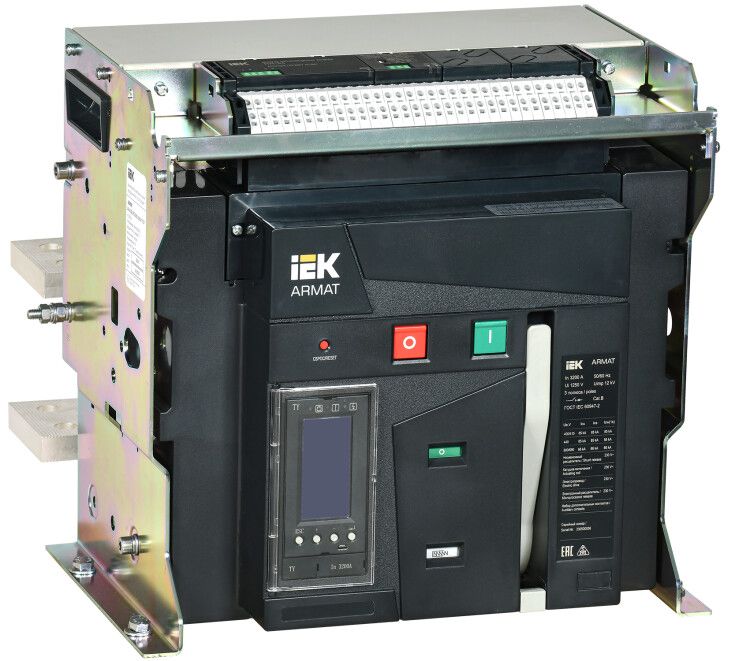

Выключатель автоматический воздушный ARMAT стационарного исполнения 3P типоразмер E 85кА 3200А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3FE-085-3200A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3FE-085-3200A-TYCF предназначен для защиты промышленных электросетей от перегрузок и коротких замыканий, обеспечивает дистанционное управление и рассчитан на работу в стационарных установках с током до 3200 А. Выключатель оснащён электронным расцепителем, встроенным моторным приводом и комплектом аксессуаров - подходит для крупных распределительных щитов, подстанций и энергоёмких производственных линий.

Назначение и область применения

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3FE-085-3200A-TYCF используется для:

• защиты электрических цепей от перегрузок и коротких замыканий;
• частого ручного или дистанционного включения/выключения нагрузки;
• обеспечения безопасности в системах с высокой мощностью - промышленные цеха, насосные станции, системы вентиляции, конвейеры, сварочные линии;
• монтажа в главных распределительных щитах (ГРЩ) и секционных узлах.

Подходит для объектов с напряжением до 400 В переменного тока, где требуется надёжная отключающая способность до 85 кА.

Технические характеристики

• Номинальный ток: 3200 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до этого значения.
• Номинальное напряжение: 400 В - оптимально для промышленных сетей 380–415 В.
• Тип расцепителя: Электронный - точная настройка порогов срабатывания, возможность диагностики и связи с системами управления.
• Диапазон защиты от перегрузки: 1280–3200 А - можно настраивать чувствительность под конкретную нагрузку.
• Диапазон защиты от КЗ: 3200–65000 А - гибкая настройка быстродействия при аварийных токах.
• Моторный привод: встроенный - позволяет выполнять включение и отключение дистанционно без ручного воздействия.
• Катушки включения и отключения: есть - обеспечивают командное управление через внешние сигналы (например, от PLC).
• Защита по минимальному напряжению: да - выключатель автоматически отключится при падении напряжения ниже допустимого уровня.
• Степень защиты IP30: защита от доступа инструментов и частиц больше 2,5 мм - не защищён от воды и пыли, требует установки в закрытый шкаф.
• Количество вспомогательных контактов: 6 - используются для сигнализации состояния (включен/отключен), подключения к системам контроля.
• Способ подключения: болтовое - требует правильного затягивания клемм усилием, указанном в руководстве.
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-3FE-085-3200A-TYCF монтируется на DIN-рейки или специальные монтажные элементы, предусмотренные в сборочных щитах. Подключение силовых кабелей - исключительно болтовое, без зажимов типа “быстрозажим”. Для работы необходимо соблюдать:

• посадочный размер и шаг крепления - совместим с шасси типоразмера E;
• минимальный радиус изгиба кабеля - не менее 10×диаметра жилы;
• затяжку болтов - использовать динамометрический ключ согласно документации производителя (обычно 10–15 Нм);
• обязательное наличие заземляющего проводника - подключается к корпусу выключателя.

Управление осуществляется через катушки включения/отключения - требует подачи напряжения 220 В или 24 В постоянного/переменного тока (уточняйте в спецификации). Моторный привод работает от того же источника питания.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам IEC 60947-2. Устройство прошло сертификацию на электромагнитную совместимость и термическую стойкость. Отключение при недостаточном напряжении предотвращает запуск оборудования при нестабильной сети, снижая риск аварий.

Преимущества

• Электронный расцепитель позволяет точно настраивать параметры защиты - минимизирует ложные срабатывания.
• Встроенный моторный привод исключает необходимость ручного управления - удобен для удалённых и автоматизированных систем.
• Широкий диапазон настройки токов перегрузки и КЗ - адаптируется под различные типы нагрузок.
• 6 вспомогательных контактов - позволяют легко интегрировать выключатель в SCADA, PLC и другие системы контроля.
• Длительная гарантия (5 лет) - указывает на высокую надёжность конструкции и качество компонентов.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 требует герметичного шкафа.
• Не имеет интерфейса Modbus - хотя в описании серии он упомянут, данная модель (TYCF) не поддерживает цифровую связь; для связи нужна другая версия расцепителя.
• Не рекомендован для частых циклов включения/отключения более 10 раз в час - это сокращает срок службы механических элементов.
• Требует профессионального монтажа - неправильно затянутые болты вызывают нагрев и выход из строя.
• Не подходит для сетей выше 400 В - максимальное напряжение 400 В, использование на 690 В невозможно.

Примеры использования

• Главный входной автомат в промышленном цехе с мощностью 1,5 МВт.
• Распределительный щит на насосной станции водоснабжения с тремя двигателями по 90 кВт каждый.
• Линия питания печи для термообработки металла - требует защиты от скачков тока и дистанционного отключения.
• Система бесперебойного питания (АВР) - выключатель используется как переключатель между основным и резервным источником.

Практические советы

• Перед первым включением проверьте настройки расцепителя - они могут отличаться от заводской установки.
• Обеспечьте свободный доступ к выключателю для обслуживания - не закрывайте его полностью, даже внутри шкафа.
• Проверяйте температуру клемм каждые 6 месяцев - перегрев говорит о плохом контакте.
• Для дистанционного управления используйте только одобренные контроллеры - не подавайте импульсы длительнее 1 секунды на катушки.
• При замене старого выключателя - сравните габариты и положение клемм: новый AR-ACB-3FE-085-3200A-TYCF может иметь другой форм-фактор, чем модели других брендов.
