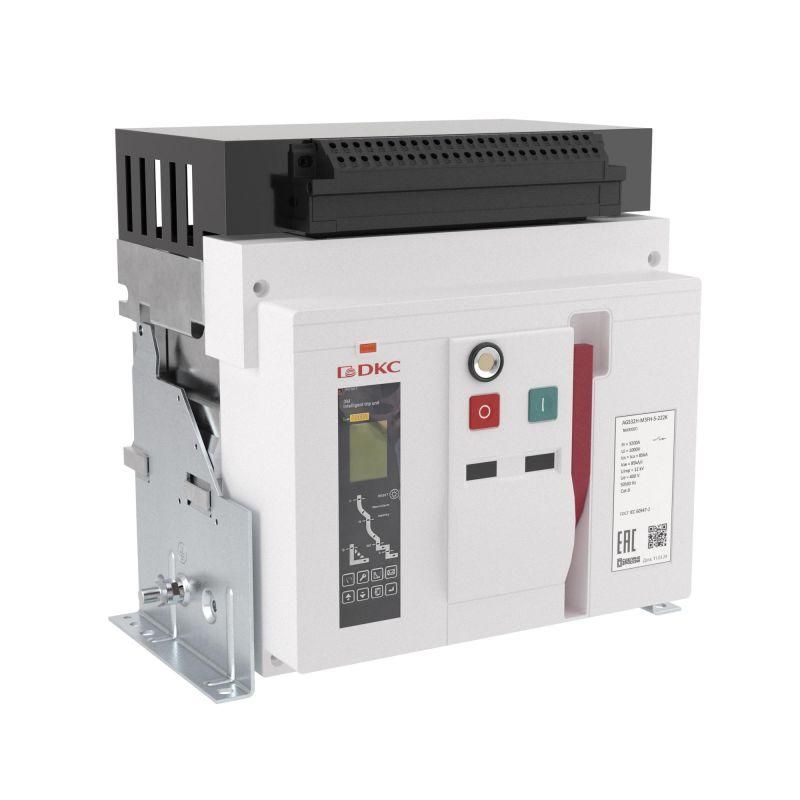

Выключатель автоматический воздушный AGS20H 3Р 2000А 85кА расцепитель 3H фиксированный управление 220В AC горизонт. подключение YON AGS20H-M3FH-6-222K ДКС

Автоматический выключатель воздушный AGS20H от DKC - устройство для защиты и управления мощными электрическими цепями до 415 В. С номинальным током 2000 А и отключающей способностью 85 кА, он обеспечивает надёжную работу в промышленных системах с высокой нагрузкой. Модель AGS20H имеет стационарное исполнение, электронный расцепитель 3H и управление от сети 220 В AC.

Назначение и область применения

AGS20H используется для коммутации и защиты электроустановок в промышленных объектах: заводские линии, распределительные щиты, системы питания крупных двигателей, конвейеры, насосные станции и другие устройства с высокими токами. Выключатель защищает оборудование от перегрузок, коротких замыканий и замыканий на землю. Подходит для постоянной работы в условиях повышенной нагрузки благодаря прочному корпусу и термостабильным компонентам.

Технические характеристики

• Номинальный ток: 2000 А - максимальный длительно допустимый ток без срабатывания расцепителя.
• Число полюсов: 3 - защита всех трёх фаз сети.
• Номинальная отключающая способность: 85 кА - способность безопасно прервать аварийный ток короткого замыкания такой величины.
• Номинальное напряжение: 380–415 В - работает в трёхфазных сетях с таким уровнем напряжения.
• Расцепитель: электронный тип 3H - позволяет точно настраивать пороги срабатывания по току перегрузки и КЗ.
• Диапазон регулировки КЗ: 2000–75 000 А - можно задать чувствительность защиты под конкретную нагрузку.
• Управление: 220 В AC - питание механизма управления осуществляется от однофазной сети 220 В.
• Привод: моторный - автоматическое включение/отключение через электродвигатель, удобно для удалённого управления.
• Конструкция: стационарное исполнение - устанавливается жёстко в шкаф, не предназначено для выдвижения.
• Защита от замыканий на землю: да - наличие функции ГЗ (защита по току утечки).
• Дополнительный расцепитель: независимый - возможность внешнего командного отключения (например, по сигналу АСУ ТП).
• Переключающие контакты: 6 - три основных и три вспомогательных контакта для сигнализации состояния (вкл./выкл.).
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм; не защищён от воды и пыли - требует установки внутри закрытых шкафов.
• Способ монтажа: вертикальный - выключатель устанавливается строго вертикально, как указано производителем.

Совместимость и монтаж

AGS20H совместим со стандартными силовыми шкафами, соответствующими требованиям IEC 60947-2. Установка возможна только в вертикальном положении - наклон или горизонтальная ориентация недопустимы. Для подключения используются болтовые зажимы на верхних и нижних клеммах. Горизонтальное подключение в названии - указывает на расположение входных/выходных шин в шкафу, но сам аппарат монтируется вертикально. Диаметр кабеля для подключения зависит от сечения проводника, рекомендованного производителем для 2000 А - обычно 2×(240–300) мм2 на фазу. Обязательно соблюдайте момент затяжки клемм - избыточное усилие повредит контактные поверхности.

Безопасность и стандарты

AGS20H соответствует международному стандарту IEC 60947-2 для автоматических выключателей низкого напряжения. Электронный расцепитель 3H обеспечивает точную и быстродействующую защиту, снижающую риск возгорания. Защита от замыканий на землю соответствует требованиям к безопасности персонала. Устройство прошло сертификацию на соответствие требованиям ЕАЭС. Все материалы корпуса имеют класс горючести UL94 V-0.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для сложных сетей с большими токами КЗ.
• Электронный расцепитель 3H - гибкая настройка, точность, возможность диагностики и индикации причин срабатывания.
• Моторный привод - позволяет реализовать автоматизированное управление без ручного воздействия.
• Функция защиты от замыканий на землю - повышает безопасность при наличии утечек тока.
• Шесть переключающих контактов - обеспечивают полноценную интеграцию в системы АСУ ТП и SCADA.
• Изготовлен в рамках серии YON MAX AGS - проверенная технология DKC для тяжёлых условий эксплуатации.

Ограничения применения

• Не применяется вне закрытых шкафов - степень защиты IP20 исключает использование на открытом воздухе или в сырых помещениях.
• Требуется вертикальная установка - горизонтальный или наклонный монтаж запрещён, так как влияет на работу теплового элемента и механики расцепления.
• Не предназначен для частых операций включения/отключения - рассчитан на редкие коммутации, не является выключателем нагрузки.
• Не работает при отсутствии напряжения 220 В AC - при отказе питания управления выключатель остаётся в текущем состоянии (не отключится автоматически).
• Не поддерживает модульное расширение - все функции встроены, нельзя добавить дополнительные расцепители после сборки.

Примеры использования

• Главный ввод в распределительном щите цеха с мощностью 1 МВт и выше.
• Защита главного двигателя прокатного стана (ток 1800–2000 А).
• Щит питания конвейерной линии с несколькими частотниками и большим суммарным током.
• Централизованное управление группой оборудования через PLC - сигнал от независимого расцепителя позволяет отключить всю линию при аварии.

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и момента затяжки клемм - неверный монтаж вызывает нагрев и выход из строя.
• Настройте расцепитель 3H согласно реальной нагрузке - используйте таблицы производителя, чтобы избежать ложных срабатываний.
• Обеспечьте доступ к выключателю для обслуживания - даже при стационарном исполнении требуется периодическая проверка контактов и чистка.
• Подключите сигнальные контакты к системе мониторинга - это позволит получать информацию о состоянии (включен/отключен/сработало КЗ).
• Не используйте AGS20H вместо рубильника - он не предназначен для частых ручных операций. Для этого нужен отдельный коммутирующий аппарат.
