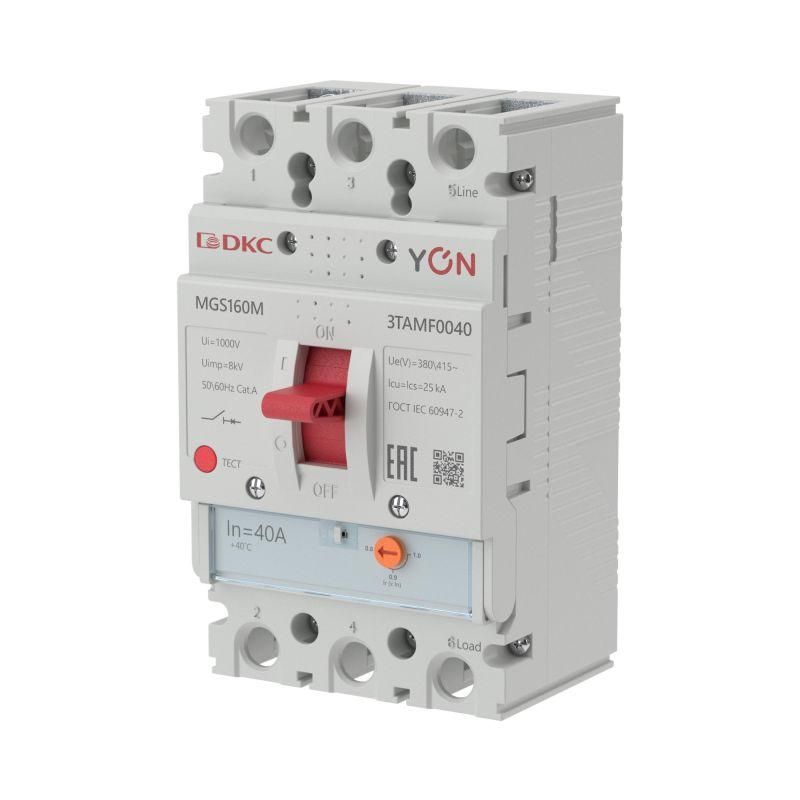

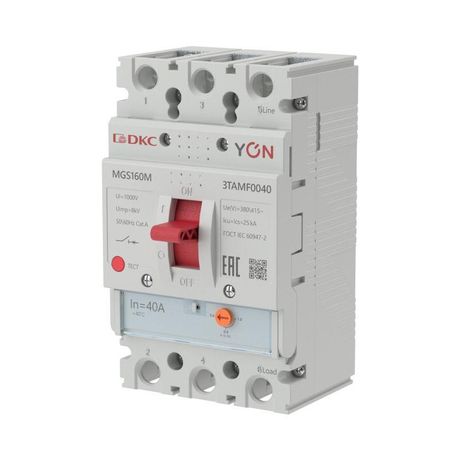

Выключатель автоматический YON MGS160 3P 32-40A 25kA - MGS160M-3TAMF0040 ДКС

Автоматический выключатель 3P 32-40A 25kA MGS160 - это трёхполюсное устройство в литом корпусе серии YON MAX MGS, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 415 В. Артикул mgs160m-3tamf0040 обеспечивает номинальный ток 40 А и отключающую способность 25 кА, что делает его подходящим для промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель 3P 32-40A 25kA MGS160 используется для ручного включения и отключения нагрузки, а также для автоматической защиты электрооборудования от перегрузок и коротких замыканий. Применяется в сетях переменного тока до 415 В, чаще всего в распределительных щитах зданий с высокой плотностью потребления энергии.

• Многоквартирные жилые комплексы
• Административные и торговые центры
• Объекты социальной инфраструктуры (школы, больницы, детские учреждения)
• Производственные участки с мощными электродвигателями и конвейерами

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальный ток (In): 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальная отключающая способность (Icu/Ics): 25 кА - способность безопасно отключить ток короткого замыкания до этой величины
• Номинальное напряжение: 415 В - рассчитан на трёхфазную сеть 400/230 В
• Тип расцепителя: электромагнитный + тепловой - защита от КЗ (мгновенная реакция) и перегрузок (задержка по времени)
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при проседании сети)
• Степень защиты IP: IP20 - защита от доступа пальцев и предметов >12,5 мм, но не от пыли и воды
• Конструктивное исполнение: стационарное - устанавливается в шкафах, не предназначено для перемещения
• Способ монтажа: стационарный - крепится на DIN-рейку
• Привод: ручной - управление осуществляется рычагом на лицевой панели

Совместимость и монтаж

Автоматический выключатель 3P 32-40A 25kA MGS160 совместим с DIN-рейкой типа 35 мм, стандартной для промышленных и распределительных щитов. Монтаж выполняется в закрытых помещениях с контролируемой температурой и влажностью. Подключение кабелей допускается сечением до 35 мм2 (медные). Для работы с независимым расцепителем требуется внешнее питание 24–240 В AC/DC - проверьте соответствие напряжения управления перед установкой.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в системах низкого напряжения. Наличие двух типов расцепителей обеспечивает селективную защиту, снижающую риск аварийного отключения всей системы. Устройство не имеет открытых токоведущих частей при установленном лицевом элементе - соблюдены требования безопасности при обслуживании.

Преимущества

• Регулируемый тепловой расцепитель позволяет точно настроить порог срабатывания под конкретную нагрузку
• Широкий ассортимент серии YON MAX MGS - возможность подбора аналогичных аппаратов для других точек сети
• Литой корпус повышает механическую прочность и срок службы
• Гарантия производителя - 5 лет
• Интеграция с дистанционными расцепителями упрощает автоматизацию и удалённое управление

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает использование во влажных, пыльных или агрессивных средах
• Не рекомендован для частых оперативных включений/выключений - предназначен для редких ручных действий, не для частого переключения
• Требует наличия свободного пространства вокруг для теплоотвода - избегайте герметичной сборки в маленьких щитках
• Напряжение питания для дополнительных расцепителей должно быть стабильным - скачки могут вызвать ложное срабатывание

Примеры использования

• Главный входной автомат в этажном щите офисного здания
• Защита группы двигателей на производственной линии
• Щит освещения и силового оборудования в торговом центре
• Распределительный щит больницы с дистанционным отключением по сигналу от системы пожарной сигнализации через независимый расцепитель

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 40 А - перегрузка сокращает срок службы
• При использовании расцепителя минимального напряжения убедитесь, что источник контрольного напряжения работает даже при отключении основного питания
• Для удобства диагностики используйте устройства с визуальным индикатором положения контактов
• Не заменяйте автоматический выключатель 3P 32-40A 25kA MGS160 на более слабый - это создаёт риск возгорания при КЗ
• При модернизации старых щитов убедитесь, что DIN-рейка и клеммы соответствуют габаритам mgs160m-3tamf0040
