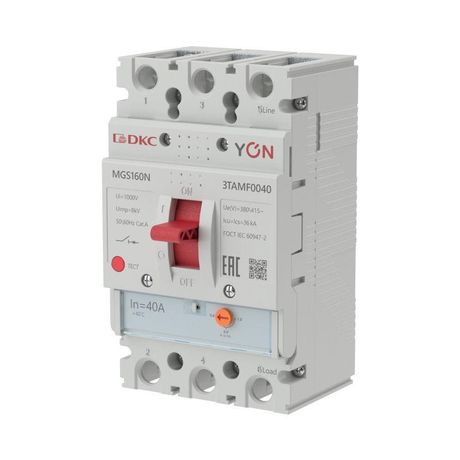

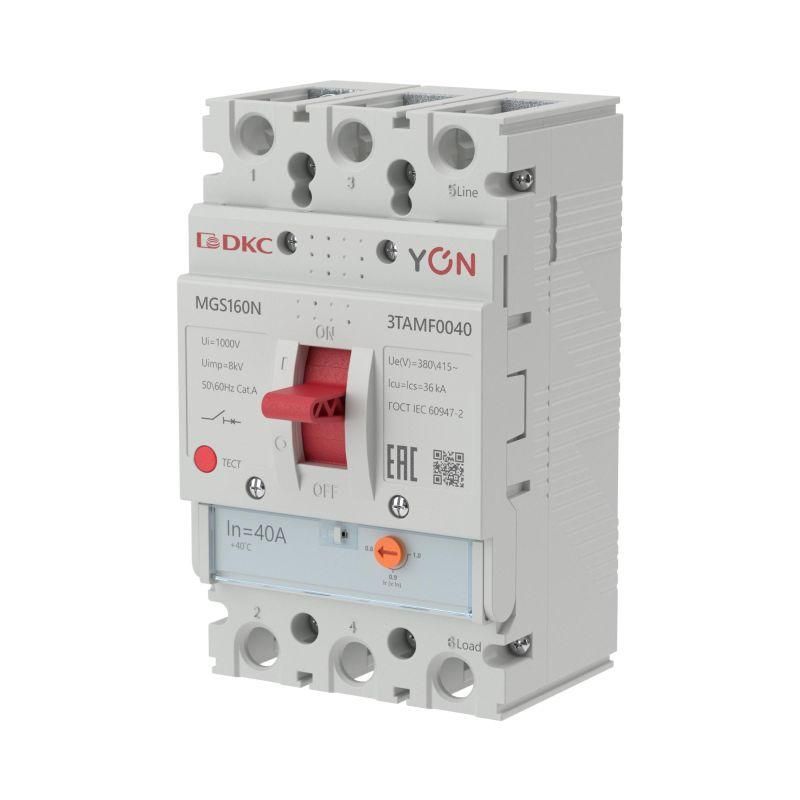

Выключатель автоматический YON MGS160 3P 32-40А 36кА DKC (ДКС) MGS160N-3TAMF0040

Автоматический выключатель MGS160N-3TAMF0040 от бренда YON (группа DKC) - трёхполюсное устройство с номинальным током 40 А и отключающей способностью 36 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 415 В. Выключатель MGS160 в литом корпусе обеспечивает надёжную работу в промышленных и коммерческих объектах.

Назначение и область применения

Автоматический выключатель MGS160N-3TAMF0040 используется для безопасного включения и отключения нагрузок, а также для защиты электрооборудования от повреждений из-за перегрузок и коротких замыканий. Применяется в сетях переменного тока до 415 В. Подходит для установки в распределительных щитах зданий: жилых комплексов, офисных центров, больниц, школ и других объектов социальной и коммерческой инфраструктуры.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток (In): 40 А
• Диапазон настройки тепловой защиты: 32–40 А
• Номинальная отключающая способность (Icu): 36 кА
• Номинальное напряжение: 415 В
• Тип расцепителя: электромагнитный + тепловой (регулируемый)
• Дополнительные расцепители: независимый, расцепитель минимального напряжения
• Способ подключения: болтовое соединение
• Привод: ручной
• Конструкция: стационарный, литой корпус
• Степень защиты IP: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)

Совместимость и монтаж

Монтаж выключателя MGS160 выполняется исключительно в стационарном исполнении - он устанавливается в шкафы и распределительные щиты с фиксацией на DIN-рейке или через крепёжные отверстия. Для подключения силовых проводов требуется болтовое соединение - необходимо использовать подходящие наконечники и соблюдать момент затяжки, указанный в руководстве. Устройство не предназначено для встраивания в открытые панели или наружные установки из-за низкой степени защиты IP20. Дополнительные расцепители (независимый и минимального напряжения) требуют внешнего управления и подключения контрольных цепей.

Безопасность и стандарты

Автоматический выключатель MGS160 соответствует требованиям международных стандартов на аппараты низкого напряжения. Литой корпус обеспечивает механическую прочность и предотвращает доступ к токоведущим элементам при нормальном использовании. Наличие двух типов расцепителей - теплового и электромагнитного - гарантирует селективную защиту: тепловой реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ. Работа устройства не нарушает систему заземления и не создаёт помех в сети.

Преимущества

• Регулируемый тепловой расцепитель позволяет точно адаптировать порог срабатывания под конкретную нагрузку (диапазон 32–40 А).
• Высокая отключающая способность 36 кА обеспечивает безопасность даже при серьёзных аварийных режимах.
• Литой корпус увеличивает срок службы и снижает риск повреждения при монтаже и эксплуатации.
• Поддержка дополнительных расцепителей даёт гибкость в управлении - можно удалённо отключить выключатель MGS160 по сигналу от системы безопасности или АСУ ТП.
• Производитель предоставляет 5-летнюю гарантию на изделие.

Ограничения применения

• Не допускается использование в условиях повышенной запылённости, влажности или на улице - степень защиты IP20 не защищает от пыли и брызг.
• Нельзя применять в сетях постоянного тока - устройство рассчитано только на переменный ток до 415 В.
• Требуется точная настройка теплового расцепителя; некорректная установка может привести к ложному срабатыванию или отказу защиты.
• Отсутствие возможности быстрого подключения кабелей (только болты) усложняет монтаж в условиях ограниченного времени.

Примеры использования

• Защита главного входа в распределительный щит многоквартирного дома.
• Отключение питания крупного оборудования на производстве - насосов, компрессоров, конвейеров.
• Резервирование линии в системе бесперебойного питания (при наличии сигнала от расцепителя минимального напряжения).
• Контроль нагрузки в административных зданиях - освещение, HVAC, серверные комнаты.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки диапазону 32–40 А - выбирайте выключатель MGS160, когда нагрузка близка к верхней границе.
• При использовании дополнительных расцепителей убедитесь, что источник управления имеет совпадающее напряжение и достаточную мощность.
• Для болтового подключения используйте медные наконечники с правильным сечением и затягивайте с усилием, рекомендованным производителем - переусиливать нельзя!
• Обязательно проведите тестовое срабатывание после монтажа - проверьте реакцию на имитацию перегрузки и КЗ.
• Не устанавливайте выключатель MGS160 рядом с источниками тепла или в местах с высокой вибрацией - это влияет на точность работы теплового расцепителя.
