Выключатель автоматический защиты двигателя GM3P 9-13А комбинир. расцеп. поворотн. рукоят. винт. зажим SE GM3P13 APC

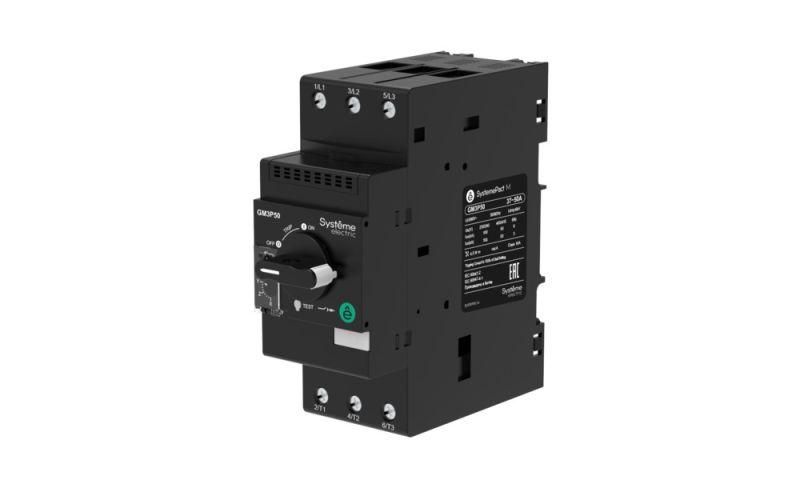

Автоматический выключатель защиты двигателя GV3P13 от Systeme Electric - надёжный аппарат для защиты электродвигателей мощностью до 13 А от перегрузок и коротких замыканий. Устройство сочетает механическую надёжность, точную настройку тока срабатывания и удобный монтаж на DIN-рейку, что делает его популярным решением в промышленных системах.

Назначение и область применения

GV3P13 предназначен для защиты электродвигателей в промышленном оборудовании, где важна стабильная работа и быстрое отключение при аварийных ситуациях. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков и других устройств с асинхронными двигателями. Применяется в цепях переменного тока 50/60 Гц напряжением до 690 В.

Технические характеристики

• Номинальный ток срабатывания: 9–13 А - регулируемый предел, позволяющий точно адаптировать защиту под конкретный двигатель;
• Расцепитель: комбинированный - обеспечивает защиту как от длительной перегрузки, так и от кратковременного сверхтока (короткого замыкания);
• Управление: поворотная рукоятка - позволяет визуально определить положение (вкл./выкл./трип) и легко перевести вручную;
• Зажимы: винтовые - обеспечивают прочное соединение с проводниками сечением до 4 мм2;
• Монтаж: совместим с DIN-рейкой типа TS35, также возможна фиксация на монтажной плате через отверстия;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от брызг и пыли;
• Электрическая износостойкость: рассчитан на многократные операции включения/отключения в нормальных условиях эксплуатации.

Совместимость и монтаж

GV3P13 совместим с контактными приставками и дополнительными модулями серии SystemePact MCP, включая блокировки, сигнализацию и вспомогательные контакты. Для установки на DIN-рейку достаточно защёлкнуть корпус в направляющих. При монтаже на плату используйте четыре крепёжных отверстия - момент затяжки винтов не должен превышать 0,8 Нм. Соединение проводов выполняйте только после отключения питания. Максимальное сечение жил - 4 мм2 (медные).

Безопасность и стандарты

GV3P13 соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1, что гарантирует соответствие требованиям безопасности для промышленного оборудования. Сертифицирован для работы в соответствии с правилами электроустановок РФ (ПУЭ) и Евросоюза (CE).

Преимущества

• Точная регулировка тока срабатывания в диапазоне 9–13 А - минимизирует ложные срабатывания и обеспечивает защиту даже слабых двигателей;
• Поворотная рукоятка - наглядно показывает состояние устройства, исключает случайное включение;
• Комбинированный расцепитель - объединяет две функции защиты в одном элементе, снижает количество компонентов в щите;
• Гибкий монтаж - можно устанавливать как на рейку, так и на плату, что удобно при ограниченном пространстве;
• Известный бренд Systeme Electric - продукция прошла проверку временем в тысячах промышленных проектов.

Ограничения применения

• Не предназначен для защиты однофазных сетей ниже 9 А - минимальный порог срабатывания выше 9 А;
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без дополнительного кожуха;
• Не имеет встроенной тепловой защиты для высоких температур окружающей среды (>40 C) - требует принудительного охлаждения или установки в хорошо вентилируемых шкафах;
• Не поддерживает дистанционное управление без внешних модулей - для удалённого управления требуется установка вспомогательных контактов.

Примеры использования

• Защита двигателя воздушного компрессора 1,5 кВт в цехе;
• Контроль пуска и остановки насоса в системе водоснабжения здания;
• Обеспечение безопасного отключения конвейера на пищевом производстве;
• Функциональный элемент в сборке пускателей для станков ЧПУ.

Практические советы

• Перед установкой проверьте номинальный ток двигателя - он должен попадать в диапазон 9–13 А. Если ток ниже 9 А - выбирайте другую модель;
• Настройку тока срабатывания выполняйте только при отключенном питании, используя специальный ключ или плоскую отвёртку;
• При использовании нескольких GV3P13 в одном щите соблюдайте интервал между аппаратами - не менее 10 мм для теплоотвода;
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев - особенно в вибрационных средах;
• Для автоматизации системы подключите вспомогательные контакты (например, GV3P-AUX) - они передают сигнал состояния в PLC.
