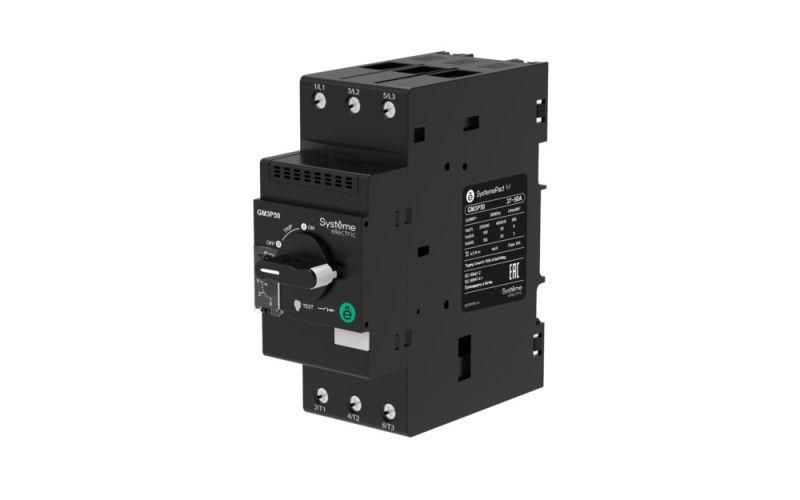

Выключатель автоматический защиты двигателя GM3P 12-18А комбинир. расцеп. поворотн. рукоят. винт. зажим SE GM3P18 APC

Автоматический выключатель защиты двигателя SystemePact GM3P 12–18 А с комбинированным расцепителем обеспечивает надёжную защиту электродвигателей от перегрузки и короткого замыкания. Модель gm3p18 с поворотной рукояткой и винтовыми зажимами подходит для установки на DIN-рейку или монтажную плату в промышленных системах.

Назначение и область применения

GM3P 12–18 А предназначен для управления и защиты электродвигателей мощностью до 18 А. Применяется в системах с частыми пусками, где важна точная настройка тока срабатывания - например, на насосах, вентиляторах, конвейерах, компрессорах и станках. Подходит для промышленного оборудования, объектов инфраструктуры и строительных площадок.

Технические характеристики

• Рабочий ток: 12 – 18 А (регулируемый предел срабатывания)
• Тип расцепителя: комбинированный (тепловой + магнитный)
• Управление: поворотная рукоятка (положения “I” - вкл, “O” - выкл, “T” - триппер)
• Подключение: винтовые зажимы для проводов
• Монтаж: на DIN-рейку (35 мм) или через отверстия для винтов на панель
• Группа исполнения: система SystemePact MCP - Пускорег. Оптимум

Совместимость и монтаж

GM3P 12–18 А совместим со всеми стандартными DIN-рейками типа EN 60715. Для монтажа на плату используются два фиксирующих отверстия под винты M4. Установка возможна в любом положении - горизонтально или вертикально. Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Перед подключением проверьте соответствие сечения жилы и максимального момента затяжки винтов - избыточное усилие может повредить контакт.

Безопасность и стандарты

GM3P соответствует международным нормам IEC/EN 60947-4-1 и IEC/EN 60947-2 для аппаратов управления и защиты двигателей. Комбинированный расцепитель гарантирует селективное отключение: тепловой элемент реагирует на длительную перегрузку, магнитный - на импульсы короткого замыкания. Конструкция исключает случайное включение при сработавшем защите - рукоятка остаётся в положении “T” до ручного сброса.

Преимущества

• Регулируемый порог срабатывания позволяет точно адаптировать защиту под конкретный двигатель
• Поворотная рукоятка даёт наглядную визуальную индикацию состояния (вкл/выкл/триппер)
• Винтовые зажимы обеспечивают прочное и долговечное соединение без необходимости специальных инструментов
• Интеграция в серию SystemePact MCP - Оптимум обеспечивает совместимость с другими устройствами системы

Ограничения применения

GM3P 12–18 А не предназначен для защиты цепей с высокими пусковыми токами свыше 6×номинала более 10 секунд - такие нагрузки требуют выключателей с классом B/C/D. Также не рекомендуется использовать в средах с постоянной вибрацией выше 1g или температурой ниже −25C / выше +70C. Нельзя применять в качестве главного рубильника - он не имеет функции разъединения по ГОСТ 32144.

Примеры использования

• Защита асинхронного двигателя 2,2 кВт (≈7 А) на конвейере
• Контроль насоса 1,5 кВт (≈4,5 А) в системе водоснабжения
• Стартовая защита вентилятора 1,1 кВт (≈3,2 А) в HVAC-системе
• Установка в щитах управления на заводе с использованием DIN-рейки

Практические советы

• Перед первым запуском отрегулируйте ток срабатывания под фактический рабочий ток двигателя - используйте шкалу на корпусе, не доверяйте только паспортным данным
• При монтаже на плату соблюдайте минимальный зазор 50 мм вокруг устройства для теплоотвода
• Не допускайте попадания пыли и влаги внутрь механизма - хотя IP-класс не указан, открытые контакты чувствительны к загрязнению
• После срабатывания (позиция “T”) всегда проверяйте причину - возможно, есть перегрев, заклинивание или снижение напряжения
• Замена или обслуживание доступны без демонтажа всей системы - достаточно отключить питание и открутить клеммы
