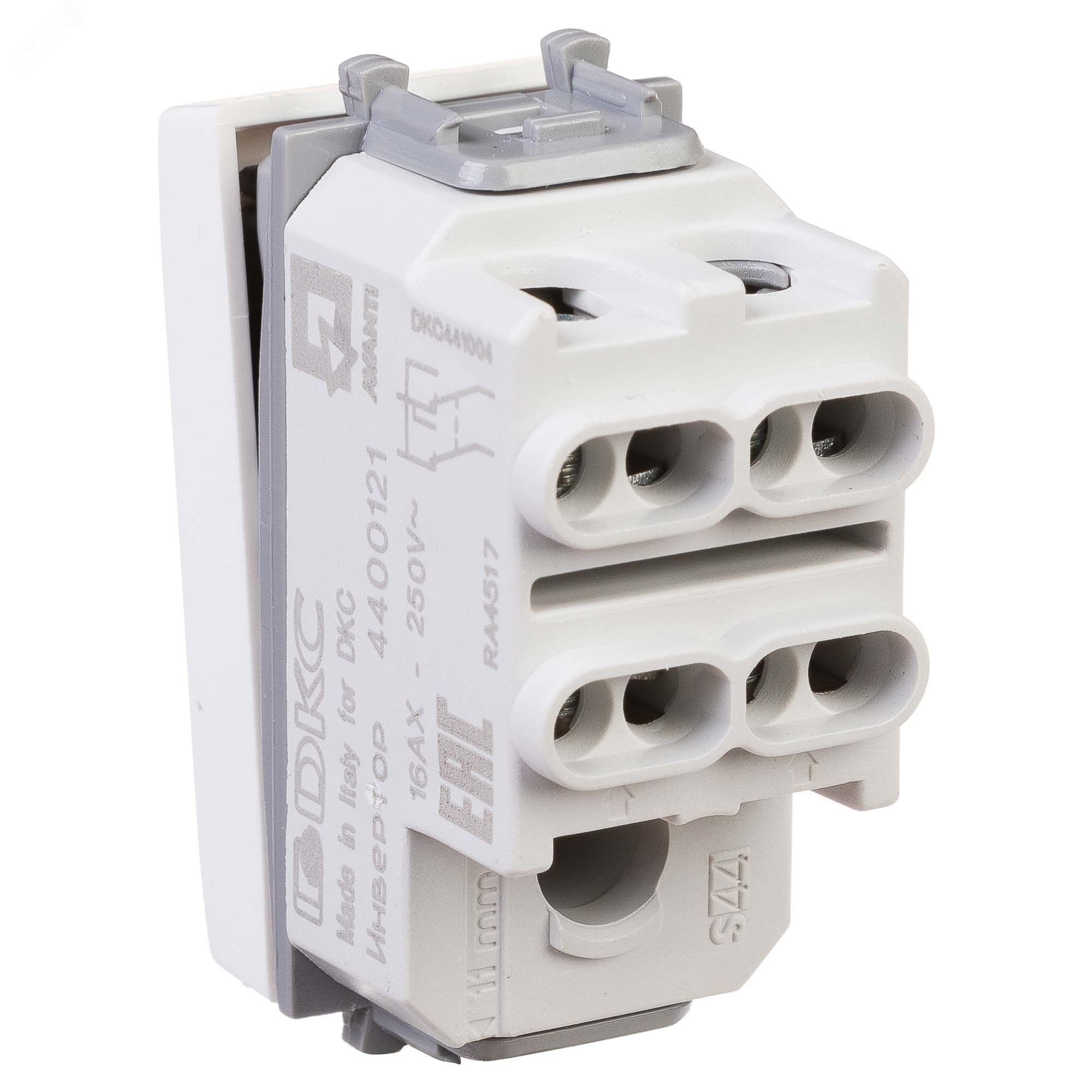

Инвертор модульный 1-кл. 1мод. Avanti "Белое облако" 16А IP20 бел. DKC 4400121 ДКС

Инвертор модульный 1-клавишный 1 модуль 16А IP20 от DKC (ДКС), артикул 4400121, предназначен для управления освещением из трёх и более точек в системах организации рабочих мест. Это компактный механизм с глянцевой белой накладкой, совместимый с рамками Avanti и коробками In-liner Front.

Назначение и область применения

Инвертор модульный 1-клавишный 1 модуль 16А IP20 используется в многоточечных схемах управления светом - например, когда нужно включать и выключать освещение с трёх и более мест. Подходит для установки в офисах, жилых помещениях, торговых центрах и других объектах, где применяются системы типа “In-liner Front” и “Sotto”. Устройство работает как переключатель в связке с другими аналогичными инверторами, обеспечивая удобное управление без необходимости использовать проходные выключатели.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Количество модулей: 1
• Тип управления: однокнопочный, клавишный
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: термопласт, без галогенов
• Отделка: глянцевая белая накладка (“Белое облако”)
• Габариты: 22,4 × 44,9 × 36,9 мм
• Тип крепления: винтовое
• Способ монтажа: скрытая установка в подрозеточные коробки
• Диаметр отверстий для кабелей: 3 мм (по два на каждую клемму)
• Шаблон для зачистки провода: 11 мм

Совместимость и монтаж

Инвертор модульный 1-клавишный 1 модуль 16А IP20 устанавливается исключительно через специальные элементы системы Avanti:

• Для фиксации в подрозеточных коробках требуется каркас с лапками (артикул 4400802) и саморезы.
• Для сборки в рамки-суппорты и каркасы Avanti используются соответствующие рамки (например, код 4400912).
• Зажимы клемм - винтовые; зачищать провода необходимо на глубину 11 мм.
• Подключение осуществляется через два отверстия диаметром 3 мм на каждой клемме - для входного и выходного кабеля.
• Установка возможна только в системах, поддерживающих формат 1 модуля и тип “рамочная” серия Avanti.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания влаги или пыли - поэтому устройство нельзя применять в сырых, пыльных или открытых зонах. Материал корпуса не содержит галогенов, что снижает токсичность при возгорании.

Преимущества

• Компактный размер позволяет экономить место в распределительной коробке.
• Глянцевая белая отделка гармонирует с современными интерьерами и легко сочетается с другими элементами серии Avanti.
• Простая система винтовых зажимов обеспечивает надёжное соединение без необходимости в дополнительных инструментах.
• Совместимость с экосистемой DKC (In-liner Front, Sotto, Avanti) упрощает проектирование и замену оборудования.

Ограничения применения

• Не предназначена для установки вне закрытых коробок - IP20 не допускает воздействия влаги, пыли, агрессивных сред.
• Не работает автономно - требует пары с другими инверторами в схеме управления из нескольких точек.
• Не поддерживает автоматическое управление, димминг или интеллектуальные протоколы - только механическое включение/выключение.
• Требует обязательного использования каркаса 4400802 и рамок Avanti - несовместим с обычными подрозетниками или другими сериями.

Примеры использования

• Лестница с управлением светом снизу, на площадке и сверху.
• Длинный коридор с тремя точками включения - у входа, в середине и у выхода.
• Офисная зона с несколькими рабочими местами, где каждый сотрудник может включать/выключать свет самостоятельно.
• Жилое помещение с двумя спальнями и общей комнатой, где свет регулируется из трёх точек.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля отверстию 3 мм - слишком толстый провод не войдёт.
• Обязательно используйте каркас 4400802 для фиксации в подрозеточной коробке - без него устройство будет шататься.
• Не затягивайте винты клемм чрезмерно - это повредит медную жилу и снизит контакт.
• При замене старого устройства убедитесь, что новое также является частью серии Avanti - другие модели не будут совмещаться с рамками.
• При проектировании схемы помните: один инвертор 4400121 всегда работает в паре с минимум двумя другими такими же - иначе схема не сработает.
