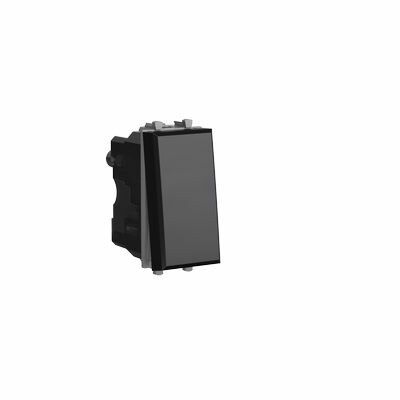

Выключатель модульный 1-кл. 1мод. Avanti "Черный квадрат" 16А IP20 черн. DKC 4402101 ДКС

Выключатель модульный 1-клавишный 1-модульный 16А IP20 черный от DKC (ДКС) - это компактное устройство для управления освещением в системах скрытой проводки. Артикул 4402101 предназначен для монтажа в рамочные системы Avanti, In-liner Front и Aero, обеспечивает надежное включение и выключение нагрузки до 16 А.

Назначение и область применения

Выключатель модульный 1-клавишный 1-модульный 16А IP20 черный используется для коммутации осветительных цепей в жилых, офисных и промышленных помещениях. Подходит для установки в распределительные коробки, подрозетники и специализированные системы: In-liner Front, Aero, BUS. Устройство работает в паре с рамками-суппортами Avanti и другими совместимыми элементами. Применяется там, где требуется простое управление светом без необходимости частого переключения или высоких токов.

Технические характеристики

• Номинальный ток: 16 А - позволяет управлять нагрузкой до 3,5 кВт при 230 В
• Номинальное напряжение: 230 В - рассчитан на бытовую и промышленную однофазную сеть
• Количество клавиш: 1 - однополюсное управление одной цепью
• Количество модулей: 1 - занимает один стандартный модуль в DIN-рейке или рамке
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт - устойчив к нагреву и механическим воздействиям
• Отделка: глянцевый черный цвет - эстетичный вид, легко моется
• Габариты: 22,4 × 44,9 × 36,9 мм - компактный формат для плотной сборки
• Зажимы: винтовые - обеспечивают прочное соединение с медными проводами
• Индикация: светодиодная - показывает состояние вкл./выкл. даже в темноте
• Форма ввода: два отверстия по 3 мм на каждую клемму - для входящих кабелей
• Шаблон зачистки: 11 мм - рекомендованная длина изоляции для правильного контакта
• Без галогенов - соответствует экологическим требованиям

Совместимость и монтаж

Выключатель модульный 1-клавишный 1-модульный 16А IP20 черный (артикул 4402101) устанавливается исключительно через рамки-суппорты Avanti (например, код 4400912) или каркасы с лапками (код 4400802). Он не монтируется напрямую в стену - требует предварительной подготовки ниши с установленным крепежом. Для фиксации используются саморезы, указанные в комплекте с каркасом. Кабели заводятся через боковые отверстия Ø3 мм. Готовый механизм вставляется в рамку и фиксируется щелчком. Монтаж допускается только в сухих помещениях. Нельзя использовать без рамки - устройство не имеет собственного крепления к стене.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не предназначено для влажных зон (ванная, кухня, улица). Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Все материалы сертифицированы для работы при температуре от -10C до +40C. Соответствует нормам для электроустановок в жилых и общественных зданиях.

Преимущества

• Световая индикация - удобно определять положение выключателя в темноте
• Глянцевая черная отделка - гармонирует с современным дизайном интерьеров
• Термопластовый корпус - долговечен, не трескается при монтаже
• Винтовые зажимы - надежнее, чем пружинные, особенно при многократных подключениях
• Поддержка стандарта Avanti - совместимость с широкой линейкой аксессуаров DKC
• Экологичность - материал без галогенов безопасен при утилизации

Ограничения применения

• Не применяется в условиях повышенной влажности - IP20 не защищает от брызг и пара
• Не подходит для установки вне рамок - не имеет самостоятельного крепления
• Не предназначен для управления мощностью выше 3,5 кВт - превышение тока вызовет перегрев
• Не используйте в местах с постоянными вибрациями - винтовые зажимы могут ослабнуть
• Не монтируйте в открытые коробки без защиты - открытое расположение повышает риск поражения током

Примеры использования

• Управление точечным освещением в потолке офиса с использованием системы Avanti
• Переключение света в спальной комнате, где установлены подрозетники с рамками In-liner Front
• Коммутация света в коридоре жилого дома с применением алюминиевой системы Aero
• Установка в башенках BUS для управления групповым освещением в торговых залах

Практические советы

• При зачистке кабеля следите, чтобы длина оголенной части была точно 11 мм - меньше приведёт к плохому контакту, больше - к замыканию между контактами
• Затягивайте винты равномерно, без усилия - перетяжка может повредить пластик или раздавить провод
• Перед монтажом проверьте совместимость рамки Avanti с вашим типом подрозетника - некоторые модели требуют дополнительных адаптеров
• Если выключатель будет работать с LED-светильниками, учтите, что они имеют малую нагрузку - это не проблема, так как 16 А достаточно для десятков таких ламп
• Для обслуживания - отключите питание, затем снимите декоративную накладку, чтобы получить доступ к клеммам
• Не используйте этот выключатель в качестве рубильника - он не рассчитан на частое отключение под нагрузкой более 10–15 раз в день
