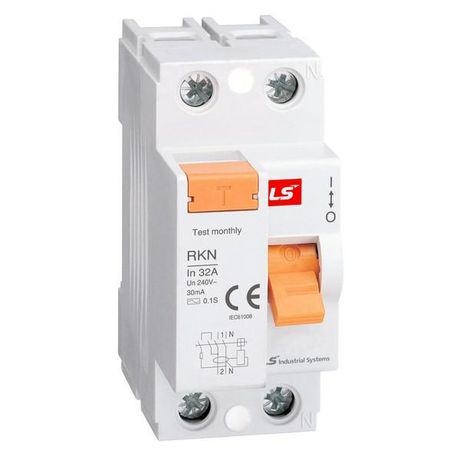

Дифференциальный выключатель нагрузки (УЗО) RKN 1P+N 32A 100mA AC-TYPE NEW ROGY (RUSSIA) - 062203038B LSIS

Выключатель дифференциальный нагрузки (УЗО) RKN 1P+N/2P 32A 100mA AC-TYPE от LS Electric предназначен для защиты людей и оборудования от поражения электрическим током при утечках в цепях переменного тока. Устройство монтируется на DIN-рейку и подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Выключатель дифференциальный нагрузки (УЗО) RKN 1P+N/2P 32A 100mA AC-TYPE срабатывает при утечке тока более 100 мА, защищая от поражения электрическим током. Он используется там, где требуется надёжная защита от косвенного прикосновения - например, в групповых линиях освещения, розеточных контуров, бытовой техники, насосов, вентиляторов и других устройств с высокой вероятностью утечки тока через изоляцию.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Номинальный ток: 32 А - способен длительно проводить ток до этого значения без перегрева
• Дифференциальный ток срабатывания: 100 мА - чувствителен к утечкам от 100 миллиампер
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Род тока: переменный (AC) - реагирует только на синусоидальную утечку, не на импульсы
• Тип срабатывания: A - обеспечивает защиту от переменного тока и пульсирующего постоянного тока (например, от преобразователей частоты или светодиодных драйверов)
• Исполнение: стационарное - не предназначен для частого включения/выключения
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочий температурный диапазон: от -5C до +40C - не рекомендуется для установки вне помещений или в неотапливаемых зонах

Совместимость и монтаж

Выключатель дифференциальный нагрузки (УЗО) RKN 1P+N/2P 32A 100mA AC-TYPE совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно зафиксировать устройство на рейке и подключить входные и выходные провода: фаза и ноль - согласно маркировке на корпусе. Подключение выполняется с соблюдением полярности: L и N должны соответствовать обозначениям. Нельзя использовать этот УЗО в сетях с постоянным током или с частотой выше 50/60 Гц. Кабельные жилы должны иметь сечение 0,5–25 мм2 - проверьте соответствие перед подключением.

Безопасность и стандарты

УЗО RKN 1P+N/2P 32A 100mA AC-TYPE соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 51326.1. Применяется в системах TN-S, TN-C-S и TT. Обеспечивает класс защиты II - двойная изоляция, что исключает необходимость заземления самого устройства. Не содержит механических контактов, которые могли бы износиться при обычной работе - срок службы определяется количеством срабатываний и условиями окружающей среды.

Преимущества

• Защита типа A - работает против утечек от современных устройств с импульсными источниками питания (LED-светильники, зарядки, инвертеры)
• Фиксация на DIN-рейке - позволяет легко заменить или добавить в существующую схему
• Чёткая визуальная индикация состояния - рычаг в положении “ON” / “OFF”, при срабатывании - автоматически переходит в “OFF”
• Надёжная работа при колебаниях напряжения +-10%

Ограничения применения

• Не применяется в сетях с постоянным током (DC) - даже небольшие пульсации ниже 100 мА не вызовут срабатывание
• Не подходит для защиты от прямого прикосновения - только от косвенного (при повреждении изоляции)
• IP20 - нельзя устанавливать во влажных помещениях (баня, бассейн, улица) без дополнительной защиты
• Работает только при температуре выше -5C - в холодных щитовых (неотапливаемые гаражи, чердачные помещения) возможны отказы
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий; необходимо сочетать с МАГ (автоматом)

Примеры использования

• Щитовая квартиры: защита группы розеток на кухне и в ванной
• Производственный участок: питание станков с ЧПУ, где есть частотные преобразователи
• Офис: группа розеток для компьютеров, принтеров, серверов
• Жилой дом: отдельный УЗО на освещение в подвале или на лестничной клетке

Практические советы

• Обязательно используйте УЗО RKN 1P+N/2P 32A 100mA AC-TYPE в паре с автоматическим выключателем на 32 А - он не защищает от перегрузок!
• Проверяйте посадочные размеры: 2 модуля = 36 мм ширины - убедитесь, что в вашем щите хватает места
• При установке в старый щит с медными проводами - проверьте качество соединений: плохой контакт может вызвать нагрев и ложное срабатывание
• Тестируйте устройство кнопкой “T” ежемесячно - это гарантирует работоспособность
• Если в сети есть мощные электронные устройства (варочные панели, инверторы), лучше выбрать тип B - но тогда потребуется другой УЗО, так как данный модельный ряд не выпускается в исполнении B
