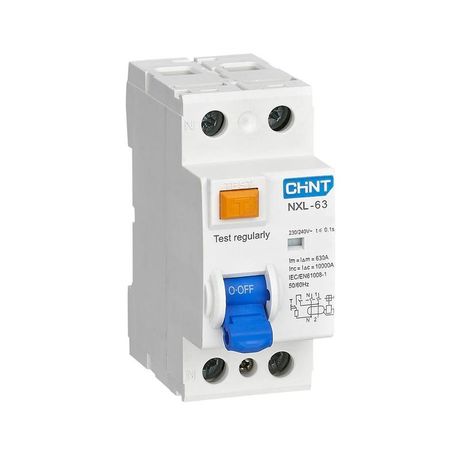

Выключатель дифференциального тока (УЗО) 2п 25А 10мА тип AC NXL-63 6кА (R) CHINT 280714

Устройство защитного отключения (УЗО) NXL-63 6kA 1P+N 25A 10mA AC (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Этот аппарат - часть надёжной серии NXL-63, предназначенная для установки в распределительных щитах.

Назначение и область применения

УЗО NXL-63 6kA 1P+N 25A 10mA AC (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённому оборудованию. Также он предотвращает возгорание проводки из-за утечек тока, которые могут возникнуть при износе изоляции или попадании влаги. Подходит для использования в жилых домах, офисах, мастерских, на производстве - там, где есть риск утечки тока через корпус оборудования или человеческое тело.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может коммутировать без перегрева;
• Номинальный ток утечки: 10 мА (0,01 А) - чувствительность к утечкам, достаточная для защиты людей;
• Номинальное напряжение: 230 В - рассчитано на однофазные сети 220–240 В;
• Количество полюсов: 1P+N - управляет фазой и нулём одновременно, исключает работу без нуля;
• Отключающая способность при КЗ: 6 кА - способен безопасно отключить цепь даже при большом коротком замыкании;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой техники);
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, например, от молний;
• Частота: 50/60 Гц - совместим с сетями России и других стран;
• Рабочая температура: от -25C до +40C - можно устанавливать в неотапливаемых помещениях;
• Степень защиты IP20 - защищено от прикосновения пальцами, но не от пыли и влаги - требует установки внутри щита;
• Механическая износостойкость: 20 000 циклов - долгий срок службы при частых включениях;
• Электрическая износостойкость: 2 000 циклов - количество операций отключения под нагрузкой;
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления для всех современных щитов;
• Индикация: окно показывает состояние контактов - зелёный цвет = включено, красный = отключено.

Совместимость и монтаж

УЗО NXL-63 6kA 1P+N 25A 10mA AC (R) совместимо со всеми типами DIN-реек 35 мм. Монтаж выполняется в распределительном щите после автоматического выключателя. Обязательно подключение фазы и нуля - устройство не работает, если ноль не подключен. Для правильной работы требуется соблюдение полярности: вход L и N должны соответствовать маркировке на корпусе. Нельзя использовать в сетях с постоянным током или с высокими долей постоянной составляющей утечки - для этого нужны УЗО типа A или B.

Безопасность и стандарты

УЗО NXL-63 соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Конструкция электромеханическая - не зависит от внешнего питания, поэтому остаётся работоспособным даже при отключении нуля или аварии в сети. Применение в системах TN-S и TN-C-S рекомендовано, в TT - допустимо при наличии заземления.

Преимущества

• Электромеханическая конструкция - надёжнее электронных аналогов, особенно при перебоях в питании;
• Чувствительность 10 мА - оптимальна для защиты в ванных комнатах, детских, медицинских помещениях;
• Яркая индикация состояния - позволяет быстро определить, почему отключилось устройство;
• Высокая отключающая способность (6 кА) - подходит для мест с возможностью больших токов КЗ;
• Широкий диапазон рабочих температур - можно применять в холодных условиях, например, в подвале или на даче.

Ограничения применения

• Не подходит для сетей с постоянным током утечки - например, с выпрямителями, светодиодными драйверами, ИБП - нужен УЗО типа A;
• IP20 - нельзя устанавливать вне закрытого щита, в сырых или запылённых местах;
• Только переменный ток (AC) - не реагирует на импульсные или постоянные утечки;
• Не является автоматическим выключателем - обязательно должен использоваться в паре с модульным автоматом на 25 А или выше;
• Не защищает от перегрузок и коротких замыканий - только от утечек тока.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины;
• Линия питания кухонной техники - микроволновка, кофе-машина, плиты;
• Освещение и розетки в подъезде или на лестничной клетке;
• Щитовая на производстве - защита станков с металлическим корпусом;
• Дачный дом - когда проводка старая, а риск утечек повышен.

Практические советы

• Обязательно проверяйте работоспособность УЗО NXL-63 ежемесячно - нажимайте кнопку «Тест». Если устройство не отключается - замените его;
• Выбирайте УЗО с током утечки 10 мА только для зон повышенной опасности. Для остальных помещений достаточно 30 мА - так снижается вероятность ложных срабатываний;
• Не используйте этот УЗО в качестве основного автомата - всегда ставьте перед ним автоматический выключатель на 25 А или больше;
• При монтаже следите, чтобы ноль шёл именно на N, а не на L - иначе устройство не будет работать;
• Если в объекте много электроники (LED-свет, Wi-Fi маршрутизаторы, зарядки), рассмотрите возможность перехода на УЗО типа A - они лучше реагируют на сложные формы утечек.
